Deutsch
11 Zusatzausrüstung

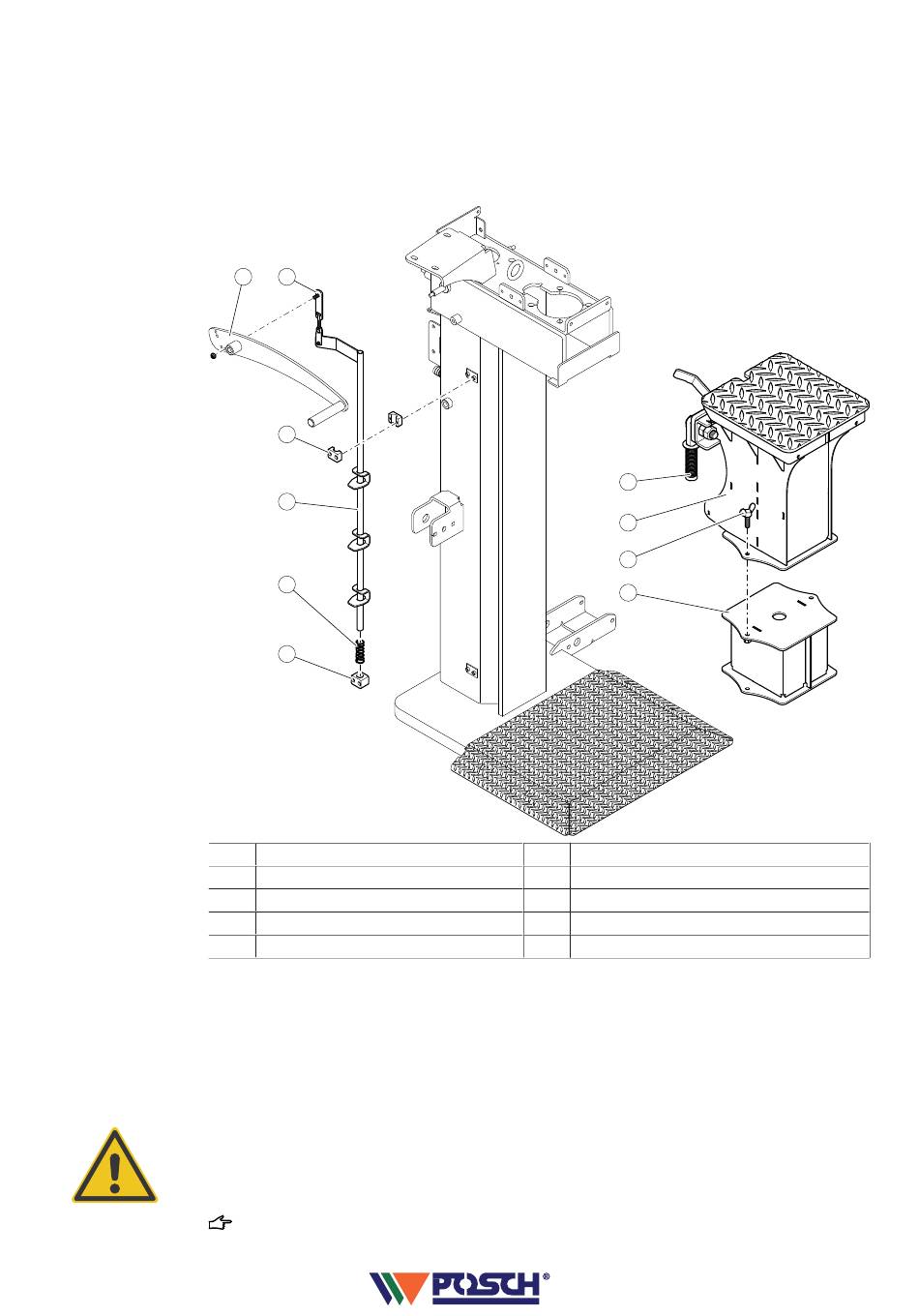

11.1 Spalttisch
6
1
2
3
4
5
Montage:
Die untere Stauffschelle montieren.
Die Druckfeder von unten auf die Abschaltstange fädeln und die Teile zusammen in die un-
tere Stauffschelle stecken.
Die obere Stauffschelle montieren.
Den Spalttisch auf die Grundplatte stellen.
Achten Sie bei der Montage des Spalttisches darauf, dass Sie nicht mit dem Kopf unter das
Spaltmesser geraten oder sich den Kopf am Spaltmesser verletzen.
• Die beiden Fixierhebel hochheben, den Spalttisch ganz zum Gestell schieben und die
Hebel nach unten drehen.
Die Abschaltung ist nur erstmalig zu montieren und verbleibt an der Maschine, es
braucht nur mehr der Spalttisch gewechselt zu werden.
D1000516-V002
5
4
3
2
1
Stauffschelle unten
Druckfeder
Abschaltstange
Stauffschelle oben
Verbindungsteil
8
7
10
9
6
Schalthebel
7
Spalttisch
8
Fixierhebel
9
Spalttischsockel
10
Flügelschraube
Zusatzausrüstung | 11
39
