Inhaltszusammenfassung für Posch SpaltAxt 10

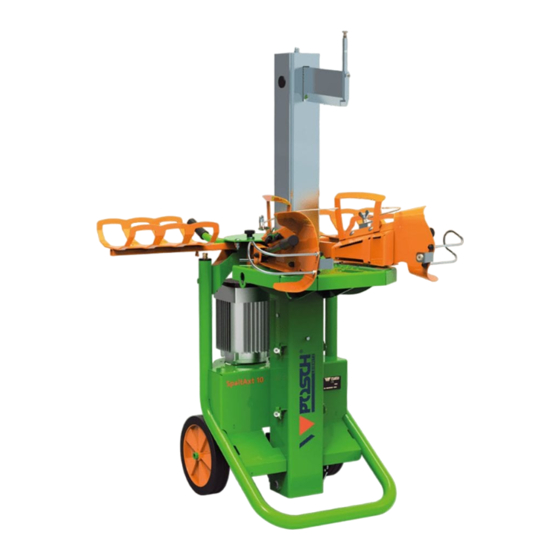

- Seite 1 Betriebsanleitung SpaltAxt 10 D1000540 - V001 *D1000540-V001* Deutsch Copyright by Posch Gesellschaft m.b.H., Made in Austria...
-
Seite 2: Hersteller
Unterlage Ihrer Maschine, die bei Rückfragen eine klare Auskunft ermöglicht. Maschinennummer:................Seriennummer:..................POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Telefax: +43 (0) 3452/82954-53, E-Mail: leibnitz@posch.com POSCH Deutschland: 84149 Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Telefax: +49 (0) 8742/2083, E-Mail: velden@posch.com... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort Urheberschutz Mangelhaftung Vorbehalte Begriffe Betriebsanleitung Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Sicherheitshinweise (Holzspalter) Lärmhinweis Restrisiken Bestimmungsgemäße Verwendung Sachwidrige Verwendung Allgemeines Geltungsbereich Beschreibung Die wichtigsten Bauteile der Maschine Aufkleber und deren Bedeutung Aufstellung Inbetriebnahme Antrieb durch Elektromotor Antrieb durch Schlepper über Gelenkwelle Antrieb über Schlepperhydraulik (Type PS) Antrieb durch Benzinmotor Bedienung... - Seite 4 Inhaltsverzeichnis Schutzvorrichtungen Verschraubungen Elektrische Ausrüstung Hydraulikleitungen Werkzeugführung Ölstand Wartung Werkzeugführung Ölwechsel Reinigung Zubehör 10.1 Spezialmesser mit Rollen 10.2 Radsatz 400 10.3 Stundenzähler (E-Antrieb) 10.4 Stundenzähler (Zapfwellenantrieb) 10.5 Stundenzähler (Benzinmotor-Antrieb) Fehlerbeseitigung 11.1 Entsorgung Technische Daten Service EG-Konformitätserklärung...
-
Seite 5: Vorwort
Vorwort Vorwort Vielen Dank für den Kauf eines unserer Produkte. Diese Maschine wurde nach gültigen europäischen Normen und Vorschriften gebaut. Mit dieser Betriebsanleitung geben wir Anweisungen zum sicheren und fachgerechten Arbeiten sowie Instandhaltung. Jede Person, die mit Transport, Aufstellung, Inbetriebnahme, Bedienung und Instandhaltung der Maschine beauftragt ist, muss: ▪... -
Seite 6: Betriebsanleitung
Vorwort Fachpersonal Als Fachpersonal gilt, wer vom Betreiber der Maschine mit speziellen Aufgaben wie Aufstellung, Rüsten, Instandhalten und Störungsbeseitigung beauftragt ist. Elektrofachkraft Als Elektrofachkraft gilt, wer aufgrund seiner fachlichen Ausbildung Kenntnisse an elektrischen Anlagen, Normen und Vorschriften erworben hat, mögliche Gefahren erkennen und abwenden kann. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Symbolerklärung Folgende Symbole und Hinweise in dieser Anleitung warnen vor möglichen Personen- oder Sachschäden oder geben Ihnen Arbeitshilfen. Warnung vor Gefahrenstellen Hinweis auf Arbeitssicherheit, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen besteht. Beachten Sie diese Hinweise stets und verhalten Sie sich besonders aufmerksam und vorsichtig. -
Seite 8: Allgemeine Sicherheitshinweise
▪ Bei Zapfwellenantrieb ist die Gelenkwelle vom Schlepper abzunehmen. ▪ Der Elektromotor ist abzuschalten und die Versorgungsleitung zu trennen. Die Maschine nie unbeaufsichtigt laufen lassen. Bei Umstellungsarbeiten muss der Antrieb der Maschine abgestellt werden. Verwenden Sie nur original - POSCH - Ersatzteile. -
Seite 9: Sicherheitshinweise (Holzspalter)
Sicherheitshinweise Es dürfen keine Veränderungen oder Manipulationen an der Maschine vorgenommen werden! Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Niemals fehlerhafte Anschlussleitungen verwenden. Die Maschine darf nicht bei schlechter Witterung (Regen, Schnee, …) ohne Überdachung in Betrieb genommen werden! Maschinen mit Verbrennungsmotor: Kohlenmonoxid - Bildung Erstickungsgefahr... -
Seite 10: Lärmhinweis
Vorsicht geboten. Ein sicheres Arbeiten hängt vom Bedienpersonal ab! Bestimmungsgemäße Verwendung Die Maschine - SpaltAxt 10 - ist ausschließlich zum Spalten von Holz mit einem Durchmesser von 10-50 cm und einer Länge von 10-55 cm geeignet. Die Maschine darf ausschließlich zum Bearbeiten von Brennholz verwendet werden! Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vorgeschriebenen... -
Seite 11: Sachwidrige Verwendung
Sicherheitshinweise Sachwidrige Verwendung Jede andere bzw. sachwidrige Verwendung, als unter „Bestimmungsgemäße Verwendung“ angegeben, ist ausdrücklich untersagt! Dazu gehört auch die Verwendung eines Spaltkreuzes. -
Seite 12: Allgemeines
F0001482 Stundenzähler für Maschinen mit Benzinmotor- Antrieb Beschreibung Die Maschine - SpaltAxt 10 - ist ausschließlich zum Spalten von Holz mit einer maximalen Länge von 10-55 cm geeignet. Der Antrieb des Spaltwerkzeuges erfolgt hydraulisch, das Hydrauliksystem wird entweder durch Schlepperhydraulik, von einem Elektromotor, über eine Zapfwelle oder durch einen Benzinmotor angetrieben. -
Seite 13: Die Wichtigsten Bauteile Der Maschine
Allgemeines Die wichtigsten Bauteile der Maschine Holzauflage Druckplatte Transportgriff Gestell Hebeöse Haltemagnet Messerführung Zurrpunkt Abschaltstange Typenschild Klemmeinheit Spaltmesser Stützrad Holzhaltespitze Elektromotor (je nach Type) Spannbacke Schalter/Stecker (je nach Type) Federbügel Belüftungsschraube Zweihandschaltung... -
Seite 14: Aufkleber Und Deren Bedeutung
Allgemeines Aufkleber und deren Bedeutung Es darf nur eine Person die Maschine bedienen! Z2050200 Vorsicht, bewegte Werkzeuge! Instandsetzungs-, Einrichtungs-, Wartungs- und Reinigungsarbeiten nur bei abgeschaltetem Antrieb und stillstehenden Werkzeug vornehmen! Vor Inbetriebnahme der Maschine unbedingt die Betriebsanleitung lesen! Z2040010 Augenschutz benutzen! Z2050100 Gehörschutz benutzen! Z2001210... -
Seite 15: Aufstellung
Allgemeines Zapfwellendrehrichtung Z2001220 Werkzeugführung einfetten! Z2001260 Ölstand Z2001360 Zapfwellendrehzahl 400 ... 430 min Z2040070 Phasenwender Z205 0010 Betriebsmittel: Benzin ROZ/RON Z2050300 Maximale Literleistung max. 16 l/min Z2050470 Aufstellung Die Maschine nur bei standsicherer Aufstellung in Betrieb nehmen! Die Maschine auf einer waagrechten, ebenen, festen und freien Arbeitsfläche aufstellen. Die Maschine muss direkt auf den Boden gestellt werden. -
Seite 16: Positionen Der Holzauflage
Allgemeines Positionen der Holzauflage Holzauflage Sterngriffschraube Haltemagnet Aufnahme Die Holzstücke können bequem beidseitig auf den Holzauflagen abgelegt werden. Arbeitsstellung: ▪ Die Holzauflage von den Haltemagneten nehmen. ▪ Die Sterngriffschraube etwas lockern. ▪ Die Holzauflage bei der Aufnahme einschieben. ▪ Die Holzauflage mit der Sterngriffschraube befestigen. Transportstellung: ▪... -
Seite 17: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Kontrollieren Sie vor jedem Gebrauch die Maschine auf eventuelle Beschädigungen! ▪ Beachten Sie dabei besonders die Kontrolltätigkeiten unter dem Abschnitt „Kontrollen [➙ 26]“. Kontrollieren Sie vor der Inbetriebnahme die Funktion der Schutz- und Sicherheitseinrichtungen, die Hydraulikschläuche und den Ölstand! Vor jeder Inbetriebnahme muss die Beschaffenheit der elektrischen Verkabelung überprüft werden! Sollte während dem Betrieb ein Defekt auftreten, ist die Maschine sofort außer Betrieb zu... -
Seite 18: Antrieb Durch Schlepper Über Gelenkwelle
Inbetriebnahme Durch schwergängige Steckverbindung kann der CEE- Stecker aus dem Schaltergehäuse gerissen werden. ▪ Abhilfe sind Markenstecker und die Verwendung eines Silikonsprays. Für derartige Schäden am Schalter wird keine Gewährleistung erstattet. Type E5,5 Die Maschine an das Stromnetz anschließen: ▪ Netzspannung 400 V (50 Hz) ▪... -
Seite 19: Antrieb Über Schlepperhydraulik (Type Ps)
Inbetriebnahme ▪ Drehrichtung der Schlepperzapfwelle im Uhrzeigersinn. ▪ Das Handgas des Schleppers auf Minimum stellen. ▪ Die Schlepperzapfwelle langsam einkuppeln und die Maschine anlaufen lassen. ▪ Die erforderliche Zapfwellendrehzahl mittels Handgas einstellen. Maximale Zapfwellendrehzahl: ▪ 430 U/min Die max. Zapfwellendrehzahl darf auf keinen Fall überschritten werden, da sonst eine erhöhte Öltemperatur auftritt. -
Seite 20: Bedienung
Bedienung Bedienung Bei Außentemperaturen unter 0 °C die Maschine ca. fünf Minuten im Leerlauf laufen lassen, damit das Hydrauliksystem seine Betriebstemperatur erreicht (die Hydraulikleitungen sind dann handwarm). Der Spaltvorgang Nicht unter das Spaltwerkzeug greifen, Holz immer seitlich anfassen. ▪ Stellen Sie das Holz stehend zwischen die beiden Handgriffe unter das Spaltmesser auf die Druckplatte. -
Seite 21: Einstellen Des Spaltweges (Hub)
Bedienung 5.1.1 Hinweis zum Spalten Spalten Sie niemals schräg geschnittenes Holz! Die Holzstämme müssen in Längsrichtung gespalten werden. Spalten von extrem verwachsenem Holz: ▪ die Scheiter vom Rand her abspalten. Verklemmtes Holz mit einem Schlagwerkzeug vom Spaltmesser lösen. Einstellen des Spaltweges (Hub) Klemmeinheit Abschaltstange Der Spalthub lässt sich mit Hilfe der Abschaltstange an kürzere Holzlängen anpassen. -
Seite 22: Außer Betrieb Nehmen
Außer Betrieb nehmen Außer Betrieb nehmen Vor dem Abschalten der Maschine alle hydraulischen Funktionen druckfrei fahren. Dazu alle Bedienelemente in Neutralstellung bringen bzw. ausschalten. Antriebe außer Betrieb nehmen Antrieb durch Elektromotor (Type E) Type E3 Null- Stellung Ein- Stellung ▪ Den Schalter in 0- Stellung bringen. Type E5,5 Null- Stellung Ein- Stellung... -
Seite 23: Antrieb Durch Benzinmotor (Type B)
Außer Betrieb nehmen Antrieb durch Benzinmotor (Type B) ▪ Den Benzinmotor auf Leerlauf stellen und einige Minuten laufen lassen, damit der Motor abkühlt, dann abstellen (siehe Motor- Betriebsanleitung). Z2040010... -
Seite 24: Transport
Transport Transport Vor dem Transport unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine nach dem Stillstand vom Stromnetz trennen: ▪ Den Gerätestecker (Netzstecker) ziehen. Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪... - Seite 25 Transport c + d F x b 0,2 x E x b F,min a + b (kg) Leergewicht des Schleppers (kg) Vorderachslast des leeren Schleppers (kg) Hinterachslast des leeren Schleppers (kg) Gesamtgewicht der Maschine (kg) Gesamtgewicht Frontballast Abstand zwischen Schwerpunkt Frontballast und Mitte Vorderachse Radstand des Schleppers Abstand zwischen Mitte Hinterachse und Mitte Unterlenkerkugeln Abstand zwischen Mitte Unterlenkerkugeln und Schwerpunkt Maschine ***...
-
Seite 26: Kontrollen
Kontrollen Kontrollen Vor Kontrollarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine nach dem Stillstand vom Stromnetz trennen: ▪ Den Gerätestecker (Netzstecker) ziehen. Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪... -
Seite 27: Hydraulikleitungen
Kontrollen ▪ gegebenenfalls Messung des Isolationswiderstandes. Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Hydraulikleitungen Nach der ersten Betriebsstunde sämtliche Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. Alle weiteren 100 Betriebsstunden die Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. -
Seite 28: Wartung
Quetschgefahr der oberen und unteren Gliedmaßen! Bei Wartungsarbeiten sind Schutzhandschuhe bzw. Schutzschuhe (Sicherheitsklasse S3) und enganliegende Arbeitskleidung zu tragen! Arbeiten Sie nie ohne Schutzvorrichtungen. Verwenden Sie nur original - POSCH - Ersatzteile. Werkzeugführung Fett mit dem Pinsel auftragen. Die Werkzeugführung muss immer eingefettet sein. -
Seite 29: Empfohlene Hydrauliköle
Wartung Belüftungsschraube Ölschauglas Belüftungsschraube Ölablassschraube Ölschauglas ▪ Vor dem Ölwechsel das Spaltmesser einfahren. ▪ Die Belüftungsschraube herausdrehen. ▪ Die Maschine nach hinten kippen. ▪ Das alte Hydrauliköl in eine Auffangwanne ablassen. ▪ Die Ölablassschraube wieder in den Tank schrauben und neues Hydrauliköl über die Öffnung der Belüftungsschraube einfüllen. -
Seite 30: Reinigung
Wartung Hersteller Ölsorte ARAL Vitam DE10 GENOL HLP 10 FUCHS Renolin B3 *..biologische Hydrauliköle Reinigung Vor Reinigungsarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine nach dem Stillstand vom Stromnetz trennen: ▪ Den Gerätestecker (Netzstecker) ziehen. Die Gelenkwelle am Schlepper auskuppeln. -
Seite 31: Zubehör
Zubehör Zubehör 10.1 Spezialmesser mit Rollen In einem Spaltvorgang wird das Holz in 2 Teile gespalten. Die Rollen am Spaltmesser verhindern ein Hängenbleiben des gespaltenen Holzes beim Retourfahren. Spezialmesser mit Rollen Haltespitze Spaltmesser Montage: 1. Das Spaltmesser ca. 30 cm ausfahren und die Maschine abschalten. 2. -
Seite 32: Stundenzähler (E-Antrieb)
Zubehör 2. Das Rad auf die Radaufnahme schieben. 3. Die Scheibe nach dem Rad aufschieben und mit dem Splint sichern. 10.3 Stundenzähler (E-Antrieb) Gehäuse (durchsichtig) Anzeige – Betriebsstunden Funktion: Die Zeit wird in Stunden, 1/10 Stunden und 1/100 Stunden angezeigt (z.B. 12,17 = 12 Stunden, 10 Minuten und 12 Sekunden). -
Seite 33: Störungen Am Zähler
Zubehör Störungen am Zähler: Fehler Ursache Beseitigung Keine Anzeige am Sensorabstand verstellt Abstand zum Sensorring (3 – Display (wenn sich die 5 mm) einstellen Zapfwelle dreht) Verbindungskabel zum Sensor defekt Sensor (mit Kabel) austauschen Keine Anzeige am Batterie leer Batterie ersetzen (spezielle Display (wenn Taste Langzeitbatterie) „Info“... -
Seite 34: Fehlerbeseitigung
Fehlerbeseitigung Fehlerbeseitigung Vor Fehlerbeseitigungen an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine nach dem Stillstand vom Stromnetz trennen: ▪ Den Gerätestecker (Netzstecker) ziehen. Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪... -
Seite 35: Entsorgung
Fehlerbeseitigung Hydraulikzylinder Dicht-Manschette Manschetten erneuern undicht abgenützt Kolbenstangenführung Kolbenstangenführung locker nachziehen Kolbenstange Kolbenstange erneuern beschädigt Steuerhebel bleibt nicht Rastensitz im Rastensitz verdrehen in Stellung Rücklauf Steuerventil ist stehen abgenützt Rastensatz ist Rastensatz abgenützt austauschen 11.1 Entsorgung Die Entsorgung hat nach den jeweiligen national geltenden Vorschriften bzw. Richtlinien zu erfolgen! Führen Sie recyclebare Materialien in getrenntem und gereinigtem Zustand der Wiederverwertung zu! -
Seite 36: Technische Daten
Technische Daten Technische Daten Type PS Turbo E3-400 E5,5-400 Turbo Antrieb Antriebsart Schlepper- Elektromotor Elektromotor Hydraulik Leistung 3 S6 ** 5,5 S6 ** Spannung Absicherung Motordrehzahl U/min 3000 1500 Zapfwellendrehzahl U/min Spaltsystem Spaltkraft Zylinderhub Max. Druck Max. Holzlänge Max. Holzdurchmesser Vorlaufgeschw. - Seite 37 Technische Daten **..Leistungsangabe S6 (bei E-Antrieb): ununterbrochener periodischer Betrieb mit Aussetzbelastung – die Prozentangabe ist am Typenschild ersichtlich.
-
Seite 38: Service
Service Service POSCH- Produkt Bei Ersatzteilbestellungen oder Service für Ihre Maschine wenden Sie sich bitte direkt an Ihren Händler vor Ort. Benötigen Sie für Ihre Maschine eine Ersatzteilliste, können Sie diese jederzeit mit Angabe der Seriennummer unter folgenden Link herunterladen: https://www.posch.com/kundendienst/download/... -
Seite 39: Eg-Konformitätserklärung
Des Weiteren entspricht die Maschine der EG-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Holzspalter - SpaltAxt 10 Artikel-Nr.: M6171N , M6172N , M6175N , M6176N , M6177N , M6179N Serien-Nr.:... -
Seite 40: Ihr Posch - Fachhändler
Ihr Posch - Fachhändler...
