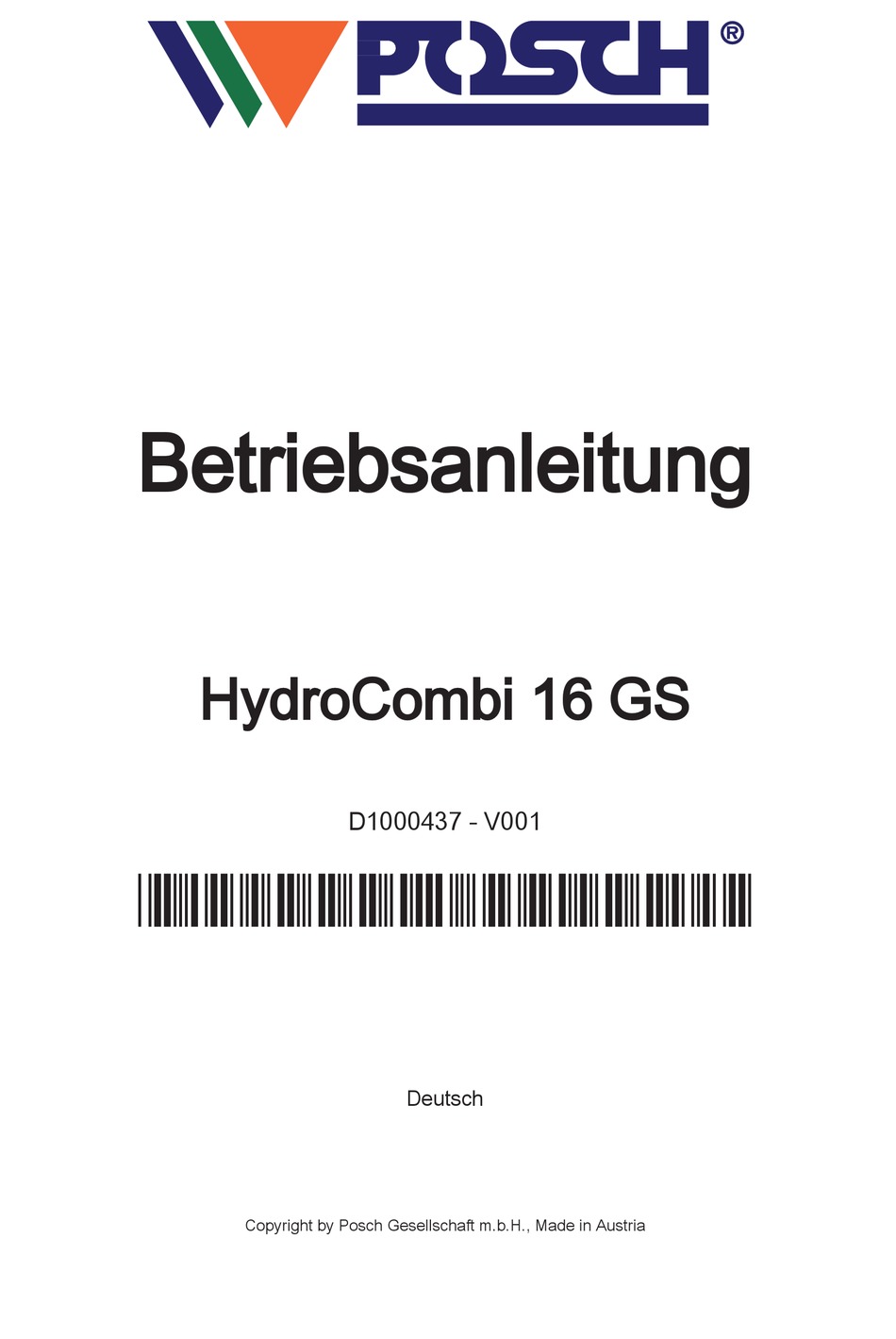

Betriebsanleitung

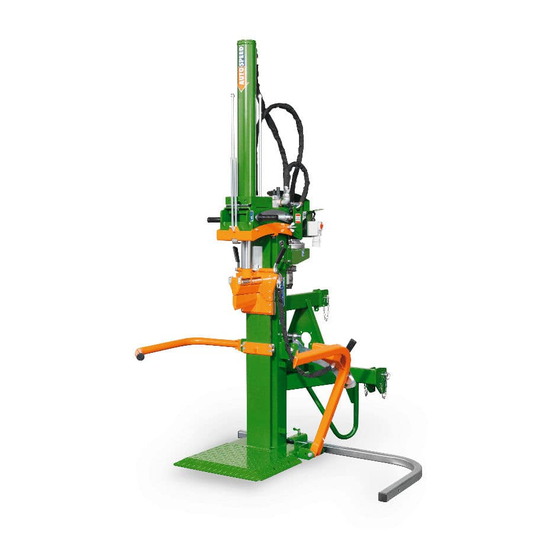

HydroCombi 16 GS
D1000437 - V001
*D1000437-V001*
Deutsch
Copyright by Posch Gesellschaft m.b.H., Made in Austria

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Posch HydroCombi 16 GS

  • Seite 1 Betriebsanleitung HydroCombi 16 GS D1000437 - V001 *D1000437-V001* Deutsch Copyright by Posch Gesellschaft m.b.H., Made in Austria...
  • Seite 2: Hersteller

    Unterlage Ihrer Maschine, die bei Rückfragen eine klare Auskunft ermöglicht. Maschinennummer:................Seriennummer:..................POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Telefax: +43 (0) 3452/82954-53, E-Mail: leibnitz@posch.com POSCH Deutschland: 84149 Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Telefax: +49 (0) 8742/2083, E-Mail: velden@posch.com...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Vorwort Urheberschutz Mangelhaftung Vorbehalte Begriffe Betriebsanleitung Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Sicherheitshinweise für Holzspalter Lärmhinweis Restrisiken Bestimmungsgemäße Verwendung Sachwidrige Verwendung Allgemeines Geltungsbereich Beschreibung Die wichtigsten Bauteile der Maschine Aufkleber und deren Bedeutung Aufstellung Inbetriebnahme Antrieb durch Elektromotor (Type E) Antrieb durch Schlepper über Gelenkwelle Antrieb über Schlepperhydraulik (Type PS) Antrieb durch Schlepper mit Aufsteckpumpe (Type PZ)
  • Seite 4 Inhaltsverzeichnis Kontrollen Schutzvorrichtungen Verschraubungen Elektrische Ausrüstung Hydraulikleitungen Werkzeugführung Zweihandschaltung "Fixomatic" Holzhaltespitze Ölstand Wartung Werkzeugführung Ölwechsel Reinigung Zusatzausrüstung 10.1 Aufsteckbares Bodengitter Fehlerbeseitigung 11.1 Entsorgung Technische Daten Service EG-Konformitätserklärung...
  • Seite 5: Vorwort

    Vorwort Vorwort Vielen Dank für den Kauf eines unserer Produkte. Diese Maschine wurde nach gültigen europäischen Normen und Vorschriften gebaut. Mit dieser Betriebsanleitung geben wir Anweisungen zum sicheren und fachgerechten Arbeiten sowie Instandhaltung. Jede Person, die mit Transport, Aufstellung, Inbetriebnahme, Bedienung und Instandhaltung der Maschine beauftragt ist, muss: ▪...
  • Seite 6: Betriebsanleitung

    Vorwort Fachpersonal Als Fachpersonal gilt, wer vom Betreiber der Maschine mit speziellen Aufgaben wie Aufstellung, Rüsten, Instandhalten und Störungsbeseitigung beauftragt ist. Elektrofachkraft Als Elektrofachkraft gilt, wer aufgrund seiner fachlichen Ausbildung Kenntnisse an elektrischen Anlagen, Normen und Vorschriften erworben hat, mögliche Gefahren erkennen und abwenden kann.
  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Symbolerklärung Folgende Symbole und Hinweise in dieser Anleitung warnen vor möglichen Personen- oder Sachschäden oder geben Ihnen Arbeitshilfen. Warnung vor Gefahrenstellen Hinweis auf Arbeitssicherheit, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen besteht. Beachten Sie diese Hinweise stets und verhalten Sie sich besonders aufmerksam und vorsichtig.
  • Seite 8: Allgemeine Sicherheitshinweise

    ▪ Der Elektromotor ist abzuschalten und die Versorgungsleitung zu trennen. Die Maschine nie unbeaufsichtigt laufen lassen. Bei Umstellungsarbeiten muss der Antrieb der Maschine abgestellt werden. Verwenden Sie nur original - POSCH - Ersatzteile. Es dürfen keine Veränderungen oder Manipulationen an der Maschine vorgenommen werden! Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt...
  • Seite 9: Sicherheitshinweise Für Holzspalter

    Sicherheitshinweise Maschinen mit Aufsteckpumpe (Type PZ): Bei Stillstand der Maschine das Getriebe immer auf den Zapfen der Dreipunktaufhängung stecken und mit der Kette sichern. Sicherheitshinweise für Holzspalter Das Holz während des Spaltens nicht mit der Hand halten. Nicht in den Spaltbereich greifen! Beim Arbeiten sind Schutzschuhe und enganliegende Kleidung zu tragen! Die Maschine nur im Freien verwenden! ▪...
  • Seite 10: Bestimmungsgemäße Verwendung

    Vorsicht geboten. Ein sicheres Arbeiten hängt vom Bedienpersonal ab! Bestimmungsgemäße Verwendung Die Maschine - HydroCombi 16 GS - ist ausschließlich zum Spalten von Holz mit einem Durchmesser von 10 - 60 cm und einer Länge von 15 - 110 cm geeignet.
  • Seite 11: Allgemeines

    Stundenzähler für Maschinen mit Z- Antrieb Beschreibung Die Maschine - HydroCombi 16 GS - ist ausschließlich zum Spalten von Holz mit einer maximalen Länge von 15 - 110 cm geeignet. Der Antrieb des Spaltwerkzeuges erfolgt hydraulisch, das Hydrauliksystem wird entweder durch Schlepperhydraulik, von einem Elektromotor oder über eine Zapfwelle angetrieben.
  • Seite 12: Die Wichtigsten Bauteile Der Maschine

    Allgemeines Die wichtigsten Bauteile der Maschine Zylinder Ölablassschraube Führungsstange Dreipunktaufhängung Belüftungsschraube Zapfwellenpumpe Abschaltstange Schmiernippel Zweihandschaltung Typenschild Spaltmesser mit Holzhaltefunktion Ölschauglas Schutzbügel Auslösehebel – „Fixomatic“ Haltespitz Schalter/Stecker Werkzeugführung Steuerventil...
  • Seite 13: Aufkleber Und Deren Bedeutung

    Allgemeines Bodenplatte Elektromotor Hebevorrichtung Ölfilter Aufkleber und deren Bedeutung Nur alleine Arbeiten! Instandsetzungs-, Einrichtungs-, Wartungs- und Reinigungsarbeiten nur bei abgeschaltetem Antrieb und stillstehenden Werkzeug vornehmen! Schutzhandschuhe tragen! Schutzschuhe tragen! Augen- und Gehörschutz tragen! Vorsicht, bewegte Werkzeuge! Vor Inbetriebnahme der Maschine unbedingt die Betriebsanleitung lesen! Motordrehrichtung Z2001220...
  • Seite 14: Aufstellung

    Allgemeines Bedienung - Spalter Aufstellung Die Maschine nur bei standsicherer Aufstellung in Betrieb nehmen! Die Maschine auf einer waagrechten, ebenen, festen und freien Arbeitsfläche aufstellen. Die Maschine muss direkt auf den Boden gestellt werden. Es dürfen keine Holzbretter, Flacheisen etc. unterlegt werden. Die Maschine darf nicht unter einer elektrischen Freileitung aufgestellt werden!
  • Seite 15: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Kontrollieren Sie vor jedem Gebrauch die Maschine auf eventuelle Beschädigungen! ▪ Beachten Sie dabei besonders die Kontrolltätigkeiten unter dem Abschnitt „Kontrollen [➙ 26]“. Kontrollieren Sie vor der Inbetriebnahme die Funktion der Schutz- und Sicherheitseinrichtungen, die Hydraulikschläuche und den Ölstand! Vor jeder Inbetriebnahme muss die Beschaffenheit der elektrischen Verkabelung überprüft werden! Prüfen Sie im Besonderen auch die Funktion der Holzhalteeinrichtung!
  • Seite 16: Antrieb Durch Schlepper Über Gelenkwelle

    Inbetriebnahme Durch schwergängige Steckverbindung kann der CEE- Stecker aus dem Schaltergehäuse gerissen werden. ▪ Abhilfe sind Markenstecker und die Verwendung eines Silikonsprays. Für derartige Schäden am Schalter wird keine Gewährleistung erstattet. Antrieb durch Schlepper über Gelenkwelle Type PZG ▪ Die Maschine an die Dreipunktaufhängung des Schleppers montieren. ▪...
  • Seite 17: Antrieb Durch Schlepper Mit Aufsteckpumpe (Type Pz)

    Inbetriebnahme Achten Sie darauf, dass die Viskosität des Schlepper- Hydrauliköls mit jenem der Maschine zusammenpasst! ▪ Hydrauliköl HLP M46 Den Vor- und Rücklauf beachten! Max. Literleistung der Schlepperhydraulik Max. Betriebsdruck der Schlepperhydraulik 35 l/min 225 bar Antrieb durch Schlepper mit Aufsteckpumpe (Type ▪...
  • Seite 18: Bedienung

    Bedienung Bedienung Bei Außentemperaturen unter 0°C die Maschine ca. fünf Minuten im Leerlauf laufen lassen, damit das Hydrauliksystem seine Betriebstemperatur erreicht (die Hydraulikleitungen sind dann handwarm). "Autospeed" Durch „Autospeed“ wird ein druckgesteuertes Umschalten zwischen den beiden Vorlaufgeschwindigkeiten erreicht. ▪ „Autospeed“ reagiert auf den erforderlichen Spaltdruck und schaltet selbständig die Spaltgeschwindigkeit um.
  • Seite 19: Zylinder

    Bedienung Zylinder Sechskantmutter Arbeitsstellung: Die Maschine wird mit eingefahrenen Zylinder ausgeliefert. Vor Spaltbeginn muss der Zylinder ausgefahren und fixiert werden. Achten Sie beim Aus- und Einfahren des Zylinders darauf, dass die Hydraulikschläuche nicht eingeklemmt werden! ▪ Die Maschine in Betrieb nehmen. Sehen Sie dazu …..
  • Seite 20: Der Spaltvorgang Mit "Fixomatic

    Bedienung Der Spaltvorgang mit "Fixomatic" Es darf immer nur eine Person an der Maschine arbeiten! Achten Sie darauf, dass sich keine weiteren Personen im Bereich der Maschine aufhalten. Nicht unter das Spaltwerkzeug greifen, Holz immer seitlich anfassen. Abschaltstange unteres Spaltmesserteil Schutzbügel Auslösehebel –...
  • Seite 21: Mechanische Hebevorrichtung

    Bedienung 5.3.1 Hinweis zum Spalten Spalten Sie niemals schräg geschnittenes Holz! Die Holzstämme müssen in Längsrichtung gespalten werden. Spalten von extrem verwachsenen Holz: ▪ die Scheiter vom Rand her abspalten. Verklemmtes Holz mit einem Schlagwerkzeug vom Spaltmesser lösen. Mechanische Hebevorrichtung Hebearm Hubkette Rasthebel...
  • Seite 22 Bedienung ▪ Das Einhängeblech für die Hubkette am Spaltmesser montieren. Hubkette einstellen: Hebearm soll mit Spaltmesser auf und ab gehen: ▪ Das letzte Kettenglied der Hubkette am Einhängeblech einhängen. Hebearm soll oben bleiben: ▪ Mit der Hand den Hebearm zur Maschine ziehen (der Hebearm rastet am Rasthebel ein).
  • Seite 23: Außer Betrieb Nehmen

    Außer Betrieb nehmen Außer Betrieb nehmen Vor dem Abschalten der Maschine alle hydraulischen Funktionen druckfrei fahren. Dazu alle Bedienelemente in Neutralstellung bringen bzw. ausschalten. "Fixomatic" unteres Spaltmesserteil Gasfeder oberes Spaltmesserteil Vor dem Abschalten der Maschine immer das untere Spaltmesserteil mit dem oberen Spaltmesserteil zusammenfahren, um Schäden an der Gasfeder (Kolbenstange) oder deren Dichtung (Rost, Eis….) zu verhindern.
  • Seite 24: Transport

    Transport Transport Vor dem Transport unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪...
  • Seite 25 Transport Um die Gesamtstandfestigkeit zu überprüfen, kann die folgende Formel zur Berechnung des frontseitigen Mindestballastes I bei einer Mindestvorderachslast von 20% des F,min Leergewichts des Schleppers angewandt werden: c + d F x b 0,2 x E x b F,min a + b (kg) Leergewicht des Schleppers...
  • Seite 26: Kontrollen

    Kontrollen Kontrollen Vor Kontrollarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪...
  • Seite 27: Hydraulikleitungen

    Kontrollen Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Hydraulikleitungen Nach der ersten Betriebsstunde sämtliche Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. Alle weiteren 100 Betriebsstunden die Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. ▪ Beschädigte Hydraulikleitungen sind sofort zu ersetzen! Werkzeugführung Die Werkzeugführung muss immer eingefettet sein.
  • Seite 28 Kontrollen 8.9.1 Hydraulikölstand Wenn das Ölschauglas gefüllt ist, entspricht dies dem Ölstand- Maximum. Befindet sich der Ölspiegel in der Mitte des Ölschauglases entspricht das dem Ölstand- Minimum. Sollte dies der Fall sein, muss sofort Hydrauliköl nachgefüllt werden. ▪ Sehen Sie dazu ..Hydraulikölwechsel [➙ 29] Eine Kontrolle des Ölfilters ist nur beim Ölwechsel erforderlich.
  • Seite 29: Wartung

    ▪ Die Gelenkwelle vom Schlepper abnehmen. Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Arbeiten Sie nie ohne Schutzvorrichtungen. Verwenden Sie nur original - POSCH - Ersatzteile. Werkzeugführung Schmiernippel Fettpinsel Die Schmiernippel an der Werkzeugführung alle 10 Stunden mit Schmierfett abschmieren.
  • Seite 30: Empfohlene Hydrauliköle

    Wartung Die Ölablassschraube befindet sich an der unteren Rückseite der Säule. ▪ Das alte Hydrauliköl in eine Auffangwanne ablassen. ▪ Die Ölablassschraube wieder in den Tank schrauben und neues Hydrauliköl über die Öffnung der Belüftungsschraube einfüllen. ▪ Die Belüftungsschraube in den Tank schrauben. ▪...
  • Seite 31: Reinigung

    Wartung Den Filtereinsatzes nicht mit Benzin oder Petroleum auswaschen, dieser wird dabei zerstört. Reinigung Vor Reinigungsarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪...
  • Seite 32: Zusatzausrüstung

    Zusatzausrüstung Zusatzausrüstung 10.1 Aufsteckbares Bodengitter Bodengitter Sechskantmutter Torbandschraube Bodenplatte Scheibe Mit dem Bodengitter wird das Abrutschen eines nassen oder vereisten Holzes von der Bodenplatte verhindert. Montage: ▪ Das Bodengitter mit Hilfe der Torbandschrauben an der Bodenplatte verschrauben.
  • Seite 33: Fehlerbeseitigung

    Fehlerbeseitigung Fehlerbeseitigung Vor Fehlerbeseitigungen an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪...
  • Seite 34: Entsorgung

    Fehlerbeseitigung Hydraulikzylinder Dicht-Manschette Manschetten erneuern undicht abgenützt Kolbenstangenführung Kolbenstangenführung locker nachziehen Kolbenstange Kolbenstange erneuern beschädigt Steuerhebel bleibt nicht Rastensitz im Rastensitz verdrehen in Stellung Rücklauf Steuerventil ist stehen abgenützt Rastensatz ist Rastensatz abgenützt austauschen 11.1 Entsorgung Die Entsorgung hat nach den jeweiligen national geltenden Vorschriften bzw. Richtlinien zu erfolgen! Führen Sie recyclebare Materialien in getrenntem und gereinigtem Zustand der Wiederverwertung zu!
  • Seite 35: Technische Daten

    Technische Daten Technische Daten Type E5,5 Antrieb Antriebsart Schlepper- Zapfwelle Elektromotor Hydraulik Leistung 5,5 S6** Spannung Absicherung Motordrehzahl U/min 1440 Zapfwellendrehzahl U/min Spaltsystem Spaltkraft Zylinderhub Max. Druck Max. Holzlänge Max. Holzdurchmesser Vorlaufgeschw. cm/s Rücklaufgeschw. cm/s Maße * Breite Tiefe Höhe Gewicht Type PZGE5,5...
  • Seite 36: Service

    Service Service POSCH- Produkt Bei Ersatzteilbestellungen für Ihre Maschine wenden Sie sich bitte direkt an Ihren Händler vor Ort. Benötigen Sie für Ihre Maschine eine Ersatzteilliste, können Sie diese jederzeit mit Angabe der Seriennummer unter folgenden Link herunterladen: www.posch.com/service-support/download...
  • Seite 37: Eg-Konformitätserklärung

    Des Weiteren entspricht die Maschine der EG-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Holzspalter - HydroCombi 16 GS Artikel-Nr.: M6200M , M6202M , M6204M , M6206M , M6208M Serien-Nr.:...
  • Seite 40 Ihr Posch - Fachhändler...
