5 | Bedienung

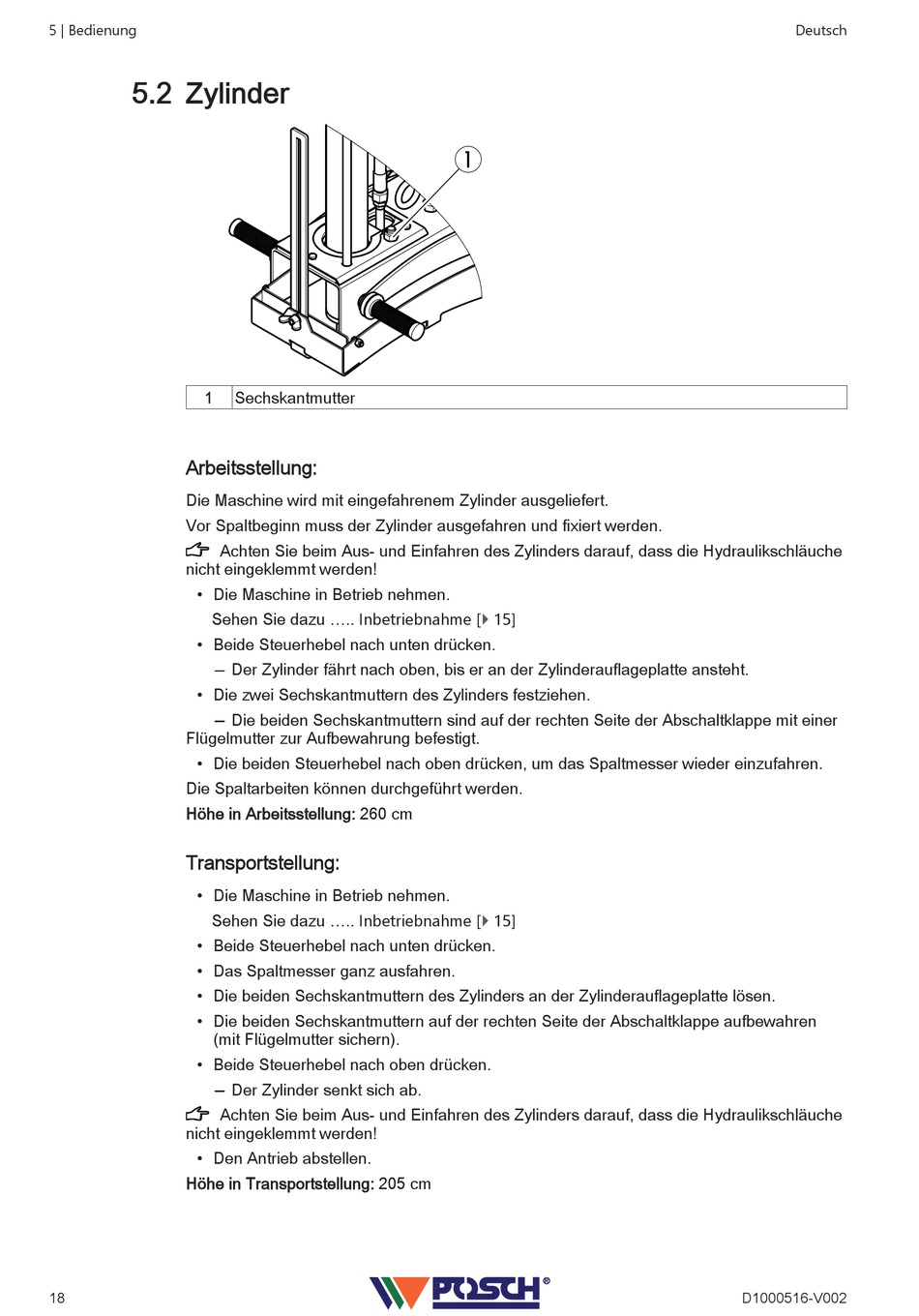

5.2 Zylinder
1
Arbeitsstellung:
Die Maschine wird mit eingefahrenem Zylinder ausgeliefert.
Vor Spaltbeginn muss der Zylinder ausgefahren und fixiert werden.
Achten Sie beim Aus- und Einfahren des Zylinders darauf, dass die Hydraulikschläuche
nicht eingeklemmt werden!
• Die Maschine in Betrieb nehmen.
Sehen Sie dazu ..... Inbetriebnahme [} 15]
• Beide Steuerhebel nach unten drücken.
• Die zwei Sechskantmuttern des Zylinders festziehen.
Flügelmutter zur Aufbewahrung befestigt.
• Die beiden Steuerhebel nach oben drücken, um das Spaltmesser wieder einzufahren.
Die Spaltarbeiten können durchgeführt werden.
Höhe in Arbeitsstellung: 260 cm
Transportstellung:
• Die Maschine in Betrieb nehmen.
Sehen Sie dazu ..... Inbetriebnahme [} 15]
• Beide Steuerhebel nach unten drücken.
• Das Spaltmesser ganz ausfahren.
• Die beiden Sechskantmuttern des Zylinders an der Zylinderauflageplatte lösen.
• Die beiden Sechskantmuttern auf der rechten Seite der Abschaltklappe aufbewahren
(mit Flügelmutter sichern).
• Beide Steuerhebel nach oben drücken.
Achten Sie beim Aus- und Einfahren des Zylinders darauf, dass die Hydraulikschläuche
nicht eingeklemmt werden!
• Den Antrieb abstellen.
Höhe in Transportstellung: 205 cm
18
Sechskantmutter
Der Zylinder fährt nach oben, bis er an der Zylinderauflageplatte ansteht.
Die beiden Sechskantmuttern sind auf der rechten Seite der Abschaltklappe mit einer
Der Zylinder senkt sich ab.
1
Deutsch
D1000516-V002
