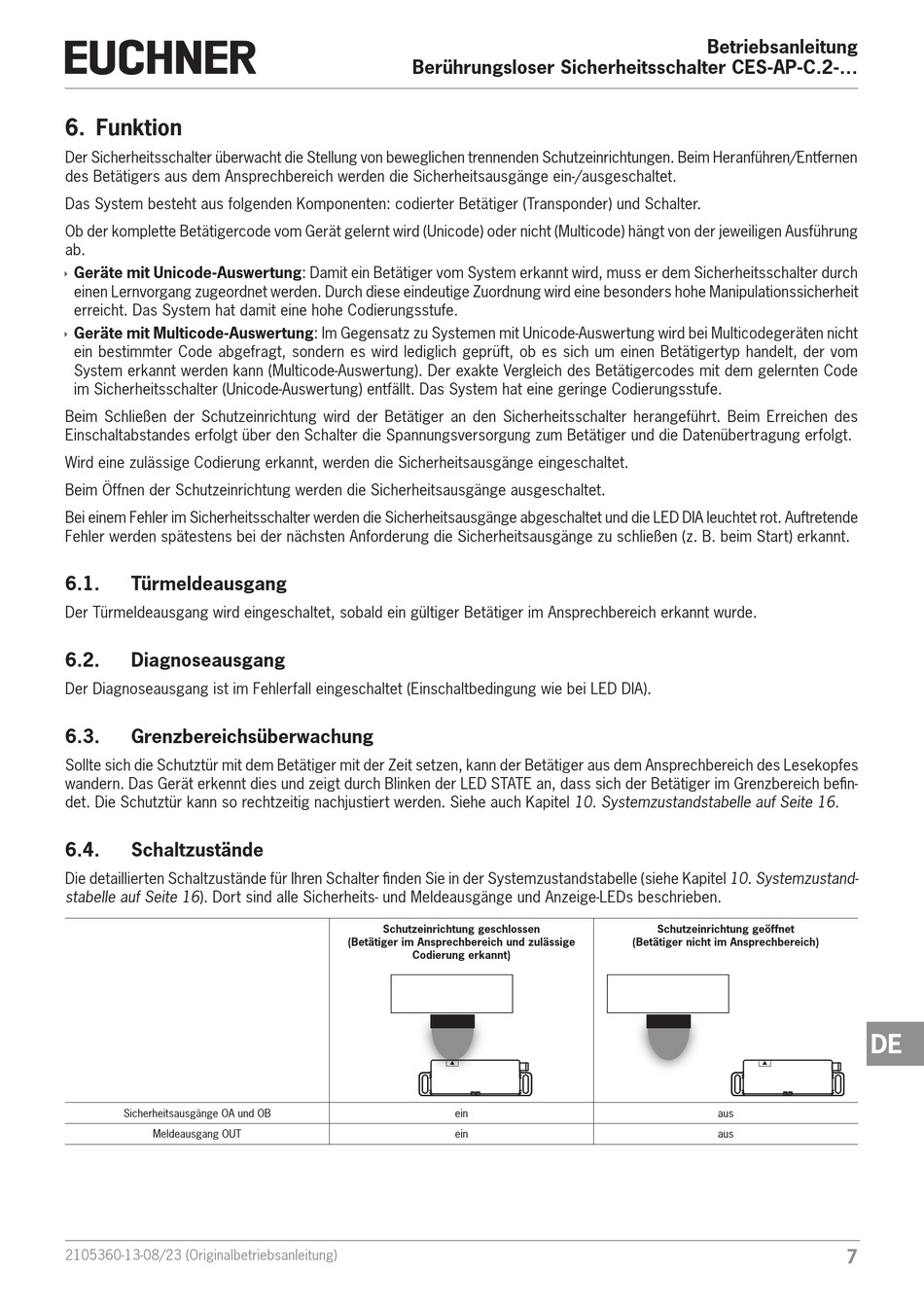

6. Funktion
Der Sicherheitsschalter überwacht die Stellung von beweglichen trennenden Schutzeinrichtungen. Beim Heranführen/Entfernen
des Betätigers aus dem Ansprechbereich werden die Sicherheitsausgänge ein-/ausgeschaltet.
Das System besteht aus folgenden Komponenten: codierter Betätiger (Transponder) und Schalter.
Ob der komplette Betätigercode vom Gerät gelernt wird (Unicode) oder nicht (Multicode) hängt von der jeweiligen Ausführung
ab.
Geräte mit Unicode-Auswertung: Damit ein Betätiger vom System erkannt wird, muss er dem Sicherheitsschalter durch
Ì
einen Lernvorgang zugeordnet werden. Durch diese eindeutige Zuordnung wird eine besonders hohe Manipulationssicherheit
erreicht. Das System hat damit eine hohe Codierungsstufe.
Geräte mit Multicode-Auswertung: Im Gegensatz zu Systemen mit Unicode-Auswertung wird bei Multicodegeräten nicht
Ì
ein bestimmter Code abgefragt, sondern es wird lediglich geprüft, ob es sich um einen Betätigertyp handelt, der vom
System erkannt werden kann (Multicode-Auswertung). Der exakte Vergleich des Betätigercodes mit dem gelernten Code
im Sicherheitsschalter (Unicode-Auswertung) entfällt. Das System hat eine geringe Codierungsstufe.
Beim Schließen der Schutzeinrichtung wird der Betätiger an den Sicherheitsschalter herangeführt. Beim Erreichen des
Einschaltabstandes erfolgt über den Schalter die Spannungsversorgung zum Betätiger und die Datenübertragung erfolgt.
Wird eine zulässige Codierung erkannt, werden die Sicherheitsausgänge eingeschaltet.
Beim Öffnen der Schutzeinrichtung werden die Sicherheitsausgänge ausgeschaltet.
Bei einem Fehler im Sicherheitsschalter werden die Sicherheitsausgänge abgeschaltet und die LED DIA leuchtet rot. Auftretende
Fehler werden spätestens bei der nächsten Anforderung die Sicherheitsausgänge zu schließen (z. B. beim Start) erkannt.
6.1.
Türmeldeausgang
Der Türmeldeausgang wird eingeschaltet, sobald ein gültiger Betätiger im Ansprechbereich erkannt wurde.
6.2.
Diagnoseausgang
Der Diagnoseausgang ist im Fehlerfall eingeschaltet (Einschaltbedingung wie bei LED DIA).
6.3.
Grenzbereichsüberwachung
Sollte sich die Schutztür mit dem Betätiger mit der Zeit setzen, kann der Betätiger aus dem Ansprechbereich des Lesekopfes
wandern. Das Gerät erkennt dies und zeigt durch Blinken der LED STATE an, dass sich der Betätiger im Grenzbereich befin-
det. Die Schutztür kann so rechtzeitig nachjustiert werden. Siehe auch Kapitel 10. Systemzustandstabelle auf Seite 16.
6.4.
Schaltzustände
Die detaillierten Schaltzustände für Ihren Schalter finden Sie in der Systemzustandstabelle (siehe Kapitel 10. Systemzustand-
stabelle auf Seite 16). Dort sind alle Sicherheits- und Meldeausgänge und Anzeige-LEDs beschrieben.
Sicherheitsausgänge OA und OB
Meldeausgang OUT
2105360-13-08/23 (Originalbetriebsanleitung)
Berührungsloser Sicherheitsschalter CES-AP-C.2-...
Schutzeinrichtung geschlossen
(Betätiger im Ansprechbereich und zulässige
Codierung erkannt)
ein
ein
Betriebsanleitung
Schutzeinrichtung geöffnet
(Betätiger nicht im Ansprechbereich)
aus
aus
DE
7
