Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-AP-C.2-...
8.6.
Anschluss
WARNUNG
Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss.
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge (OA und OB) ausge-
Ì
wertet werden.
Wichtig!
Das Beispiel zeigt nur einen Ausschnitt, der für den Anschluss des CES-Systems relevant ist. Das dar-
gestellte Beispiel stellt keine vollständige Systemplanung dar. Der Anwender trägt die Verantwortung
für die sichere Einbindung in das Gesamtsystem. Detaillierte Anwendungsbeispiele finden Sie unter
www.euchner.de. Geben Sie dazu einfach die Bestellnummer Ihres Schalters in die Suche ein. Unter
Downloads finden Sie alle verfügbaren Anschlussbeispiele für das Gerät.
-F1
1
2
24V DC
0 V
-B1

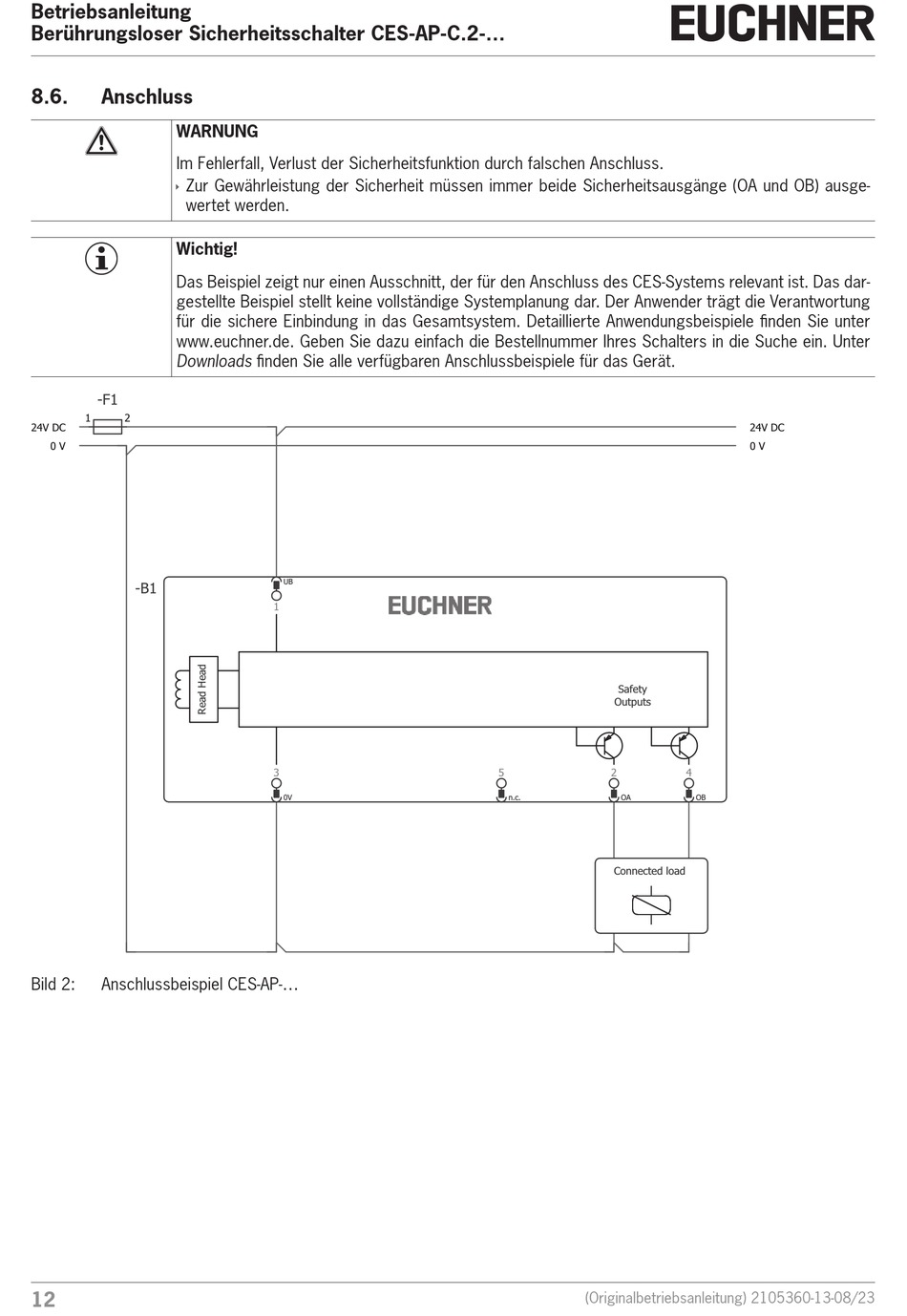

Bild 2:
Anschlussbeispiel CES-AP-...
12
UB
1
3
0V
Safety
Outputs
5
2
n.c.
OA
Connected load
(Originalbetriebsanleitung) 2105360-13-08/23
24V DC
0 V
4
OB
