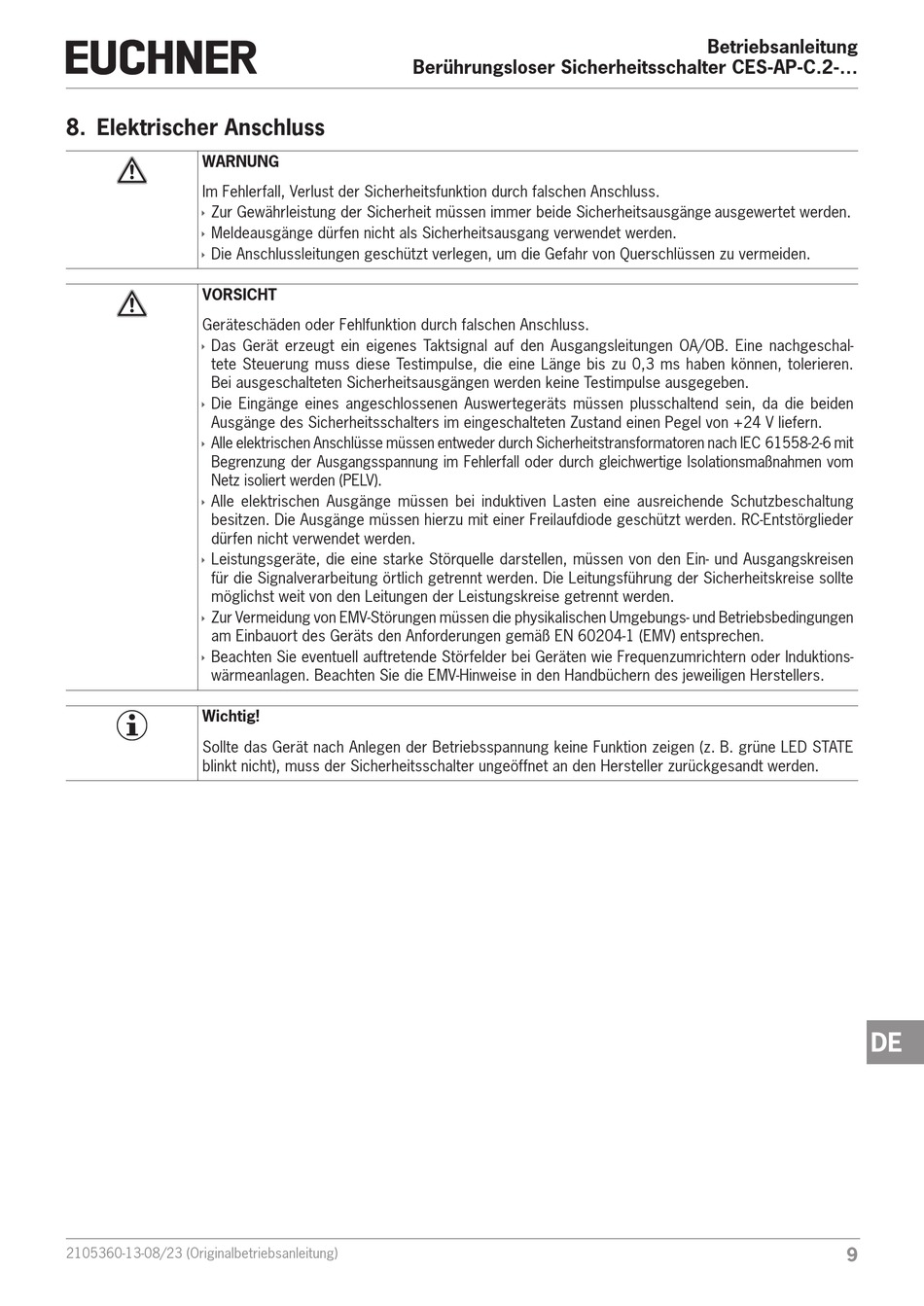

8. Elektrischer Anschluss
WARNUNG
Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss.
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge ausgewertet werden.
Ì
Meldeausgänge dürfen nicht als Sicherheitsausgang verwendet werden.
Ì
Die Anschlussleitungen geschützt verlegen, um die Gefahr von Querschlüssen zu vermeiden.
Ì
VORSICHT
Geräteschäden oder Fehlfunktion durch falschen Anschluss.
Das Gerät erzeugt ein eigenes Taktsignal auf den Ausgangsleitungen OA/OB. Eine nachgeschal-
Ì
tete Steuerung muss diese Testimpulse, die eine Länge bis zu 0,3 ms haben können, tolerieren.
Bei ausgeschalteten Sicherheitsausgängen werden keine Testimpulse ausgegeben.
Die Eingänge eines angeschlossenen Auswertegeräts müssen plusschaltend sein, da die beiden
Ì
Ausgänge des Sicherheitsschalters im eingeschalteten Zustand einen Pegel von +24 V liefern.
Alle elektrischen Anschlüsse müssen entweder durch Sicherheitstransformatoren nach IEC 61558-2-6 mit
Ì
Begrenzung der Ausgangsspannung im Fehlerfall oder durch gleichwertige Isolationsmaßnahmen vom
Netz isoliert werden (PELV).
Alle elektrischen Ausgänge müssen bei induktiven Lasten eine ausreichende Schutzbeschaltung
Ì
besitzen. Die Ausgänge müssen hierzu mit einer Freilaufdiode geschützt werden. RC-Entstörglieder
dürfen nicht verwendet werden.
Leistungsgeräte, die eine starke Störquelle darstellen, müssen von den Ein- und Ausgangskreisen
Ì
für die Signalverarbeitung örtlich getrennt werden. Die Leitungsführung der Sicherheitskreise sollte
möglichst weit von den Leitungen der Leistungskreise getrennt werden.
Zur Vermeidung von EMV-Störungen müssen die physikalischen Umgebungs- und Betriebsbedingungen
Ì
am Einbauort des Geräts den Anforderungen gemäß EN 60204-1 (EMV) entsprechen.
Beachten Sie eventuell auftretende Störfelder bei Geräten wie Frequenzumrichtern oder Induktions-
Ì
wärmeanlagen. Beachten Sie die EMV-Hinweise in den Handbüchern des jeweiligen Herstellers.
Wichtig!
Sollte das Gerät nach Anlegen der Betriebsspannung keine Funktion zeigen (z. B. grüne LED STATE
blinkt nicht), muss der Sicherheitsschalter ungeöffnet an den Hersteller zurückgesandt werden.
2105360-13-08/23 (Originalbetriebsanleitung)
Berührungsloser Sicherheitsschalter CES-AP-C.2-...
Betriebsanleitung
DE
9
