Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-AH-C03-AH-SM

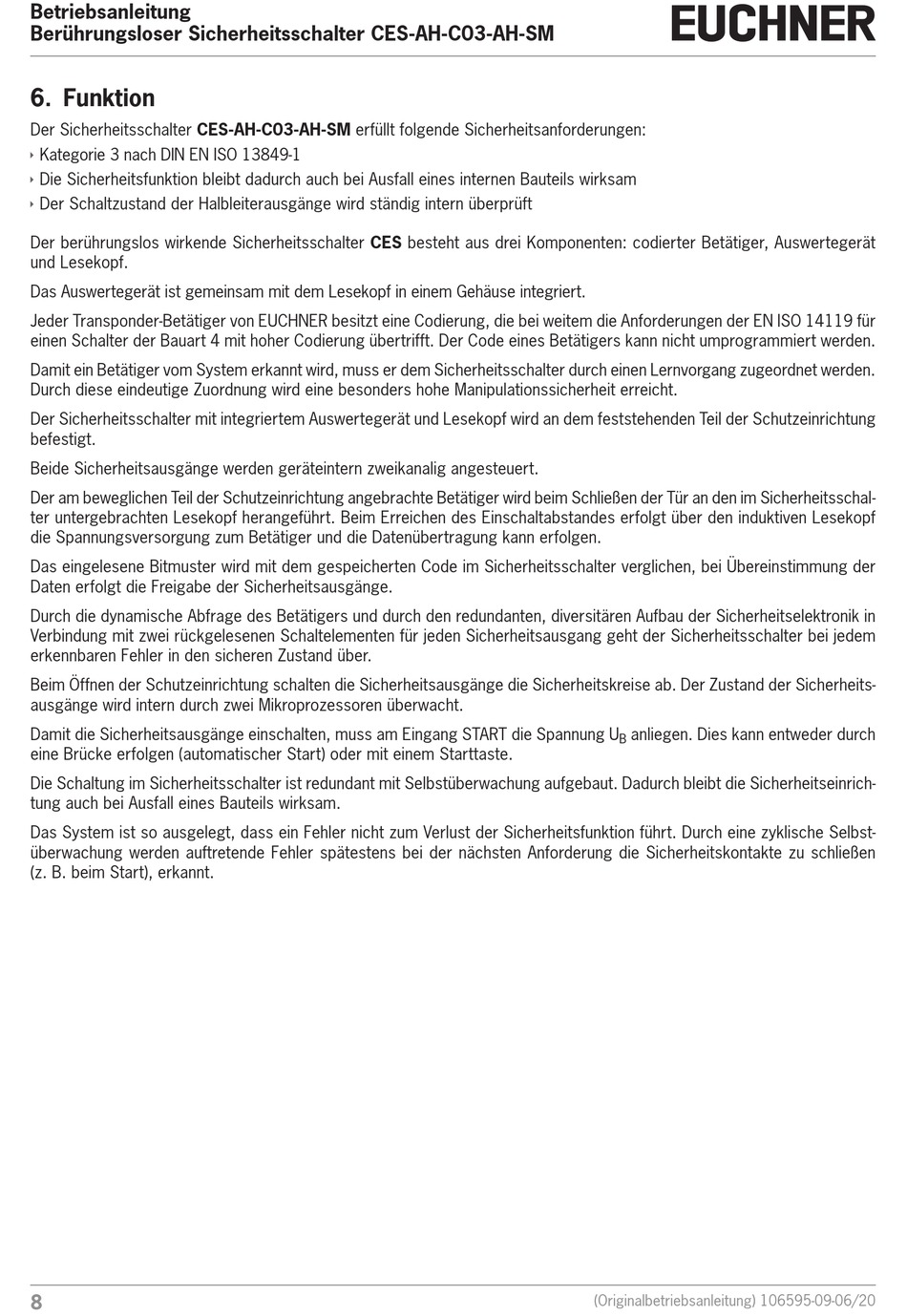

6. Funktion
Der Sicherheitsschalter CES-AH-C03-AH-SM erfüllt folgende Sicherheitsanforderungen:
Ì
Kategorie 3 nach DIN EN ISO 13849-1
Ì
Die Sicherheitsfunktion bleibt dadurch auch bei Ausfall eines internen Bauteils wirksam
Ì
Der Schaltzustand der Halbleiterausgänge wird ständig intern überprüft
Der berührungslos wirkende Sicherheitsschalter CES besteht aus drei Komponenten: codierter Betätiger, Auswertegerät
und Lesekopf.
Das Auswertegerät ist gemeinsam mit dem Lesekopf in einem Gehäuse integriert.
Jeder Transponder-Betätiger von EUCHNER besitzt eine Codierung, die bei weitem die Anforderungen der EN ISO 14119 für
einen Schalter der Bauart 4 mit hoher Codierung übertrifft. Der Code eines Betätigers kann nicht umprogrammiert werden.
Damit ein Betätiger vom System erkannt wird, muss er dem Sicherheitsschalter durch einen Lernvorgang zugeordnet werden.
Durch diese eindeutige Zuordnung wird eine besonders hohe Manipulationssicherheit erreicht.
Der Sicherheitsschalter mit integriertem Auswertegerät und Lesekopf wird an dem feststehenden Teil der Schutzeinrichtung
befestigt.
Beide Sicherheitsausgänge werden geräteintern zweikanalig angesteuert.
Der am beweglichen Teil der Schutzeinrichtung angebrachte Betätiger wird beim Schließen der Tür an den im Sicherheitsschal-
ter untergebrachten Lesekopf herangeführt. Beim Erreichen des Einschaltabstandes erfolgt über den induktiven Lesekopf
die Spannungsversorgung zum Betätiger und die Datenübertragung kann erfolgen.
Das eingelesene Bitmuster wird mit dem gespeicherten Code im Sicherheitsschalter verglichen, bei Übereinstimmung der
Daten erfolgt die Freigabe der Sicherheitsausgänge.
Durch die dynamische Abfrage des Betätigers und durch den redundanten, diversitären Aufbau der Sicherheitselektronik in
Verbindung mit zwei rückgelesenen Schaltelementen für jeden Sicherheitsausgang geht der Sicherheitsschalter bei jedem
erkennbaren Fehler in den sicheren Zustand über.
Beim Öffnen der Schutzeinrichtung schalten die Sicherheitsausgänge die Sicherheitskreise ab. Der Zustand der Sicherheits-
ausgänge wird intern durch zwei Mikroprozessoren überwacht.
Damit die Sicherheitsausgänge einschalten, muss am Eingang START die Spannung U
eine Brücke erfolgen (automatischer Start) oder mit einem Starttaste.
Die Schaltung im Sicherheitsschalter ist redundant mit Selbstüberwachung aufgebaut. Dadurch bleibt die Sicherheitseinrich-
tung auch bei Ausfall eines Bauteils wirksam.
Das System ist so ausgelegt, dass ein Fehler nicht zum Verlust der Sicherheitsfunktion führt. Durch eine zyklische Selbst-
überwachung werden auftretende Fehler spätestens bei der nächsten Anforderung die Sicherheitskontakte zu schließen
(z. B. beim Start), erkannt.
8
anliegen. Dies kann entweder durch
B
(Originalbetriebsanleitung) 106595-09-06/20
