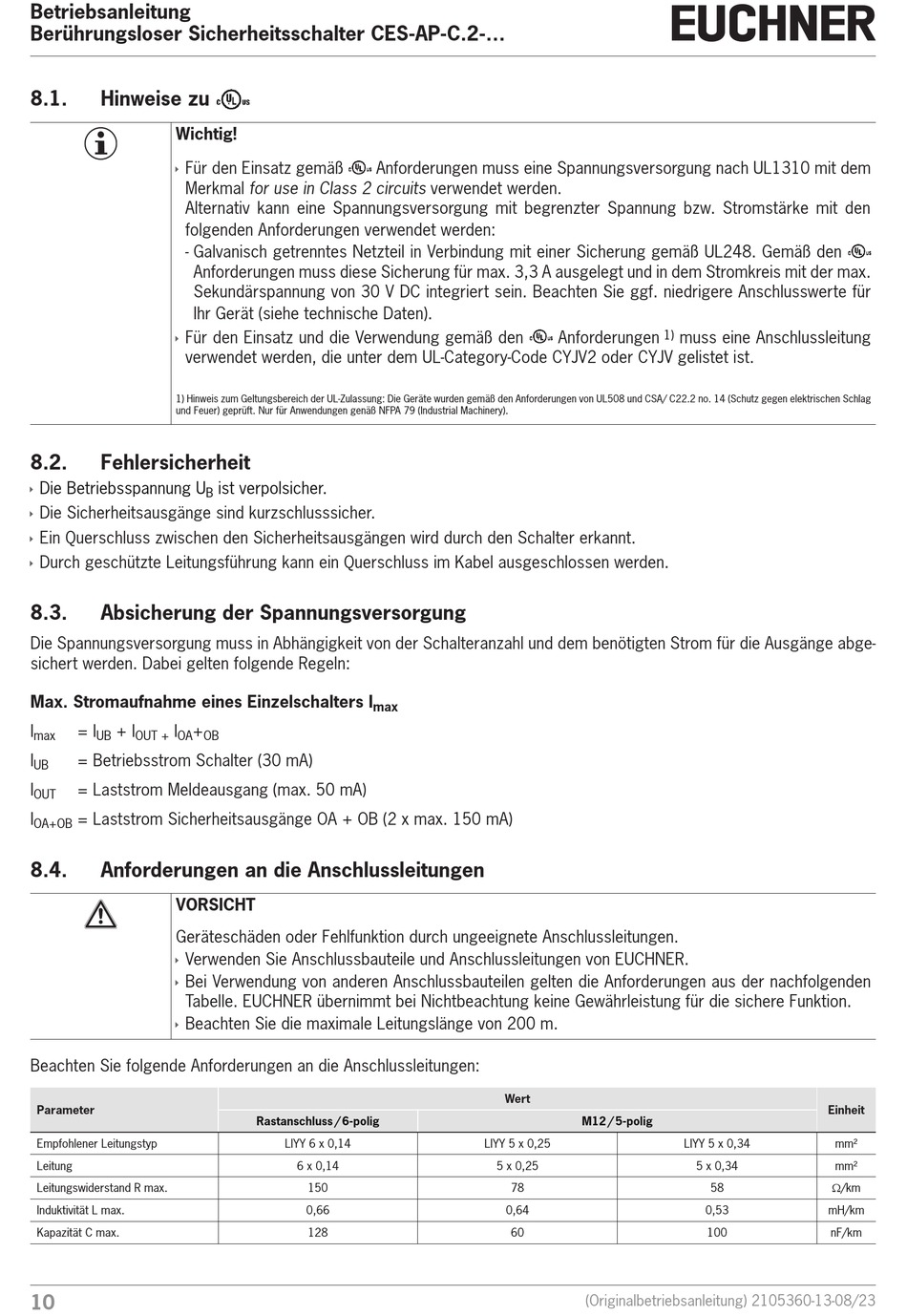

Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-AP-C.2-...
8.1.
Hinweise zu
Wichtig!
Für den Einsatz gemäß
Ì
Merkmal for use in Class 2 circuits verwendet werden.
Alternativ kann eine Spannungsversorgung mit begrenzter Spannung bzw. Stromstärke mit den
folgenden Anforderungen verwendet werden:
- Galvanisch getrenntes Netzteil in Verbindung mit einer Sicherung gemäß UL248. Gemäß den
Anforderungen muss diese Sicherung für max. 3,3 A ausgelegt und in dem Stromkreis mit der max.
Sekundärspannung von 30 V DC integriert sein. Beachten Sie ggf. niedrigere Anschlusswerte für
Ihr Gerät (siehe technische Daten).
Für den Einsatz und die Verwendung gemäß den
Ì
verwendet werden, die unter dem UL-Category-Code CYJV2 oder CYJV gelistet ist.
1) Hinweis zum Geltungsbereich der UL-Zulassung: Die Geräte wurden gemäß den Anforderungen von UL508 und CSA/ C22.2 no. 14 (Schutz gegen elektrischen Schlag
und Feuer) geprüft. Nur für Anwendungen genäß NFPA 79 (Industrial Machinery).
8.2.
Fehlersicherheit
Die Betriebsspannung U
Ì
Die Sicherheitsausgänge sind kurzschlusssicher.
Ì
Ein Querschluss zwischen den Sicherheitsausgängen wird durch den Schalter erkannt.
Ì
Durch geschützte Leitungsführung kann ein Querschluss im Kabel ausgeschlossen werden.
Ì
8.3.
Absicherung der Spannungsversorgung
Die Spannungsversorgung muss in Abhängigkeit von der Schalteranzahl und dem benötigten Strom für die Ausgänge abge-
sichert werden. Dabei gelten folgende Regeln:
Max. Stromaufnahme eines Einzelschalters I
I
= I
+ I
I
+
max
UB
OUT +
OA
I
= Betriebsstrom Schalter (30 mA)
UB
I
= Laststrom Meldeausgang (max. 50 mA)
OUT
I
= Laststrom Sicherheitsausgänge OA + OB (2 x max. 150 mA)
OA+OB
8.4.
Anforderungen an die Anschlussleitungen
VORSICHT
Geräteschäden oder Fehlfunktion durch ungeeignete Anschlussleitungen.
Verwenden Sie Anschlussbauteile und Anschlussleitungen von EUCHNER.
Ì
Bei Verwendung von anderen Anschlussbauteilen gelten die Anforderungen aus der nachfolgenden
Ì
Tabelle. EUCHNER übernimmt bei Nichtbeachtung keine Gewährleistung für die sichere Funktion.
Beachten Sie die maximale Leitungslänge von 200 m.
Ì
Beachten Sie folgende Anforderungen an die Anschlussleitungen:
Parameter
Empfohlener Leitungstyp
Leitung
Leitungswiderstand R max.
Induktivität L max.
Kapazität C max.
10
ist verpolsicher.
B
max
OB
Rastanschluss / 6-polig
LIYY 6 x 0,14
6 x 0,14
150
0,66
128
Anforderungen muss eine Spannungsversorgung nach UL1310 mit dem
Wert
LIYY 5 x 0,25
5 x 0,25
78
0,64
60
Anforderungen
muss eine Anschlussleitung
1)
M12 / 5-polig
LIYY 5 x 0,34
5 x 0,34
58
0,53
100
(Originalbetriebsanleitung) 2105360-13-08/23
Einheit
mm²
mm²
W/km
mH/km
nF/km
