Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-AP-C.2-...

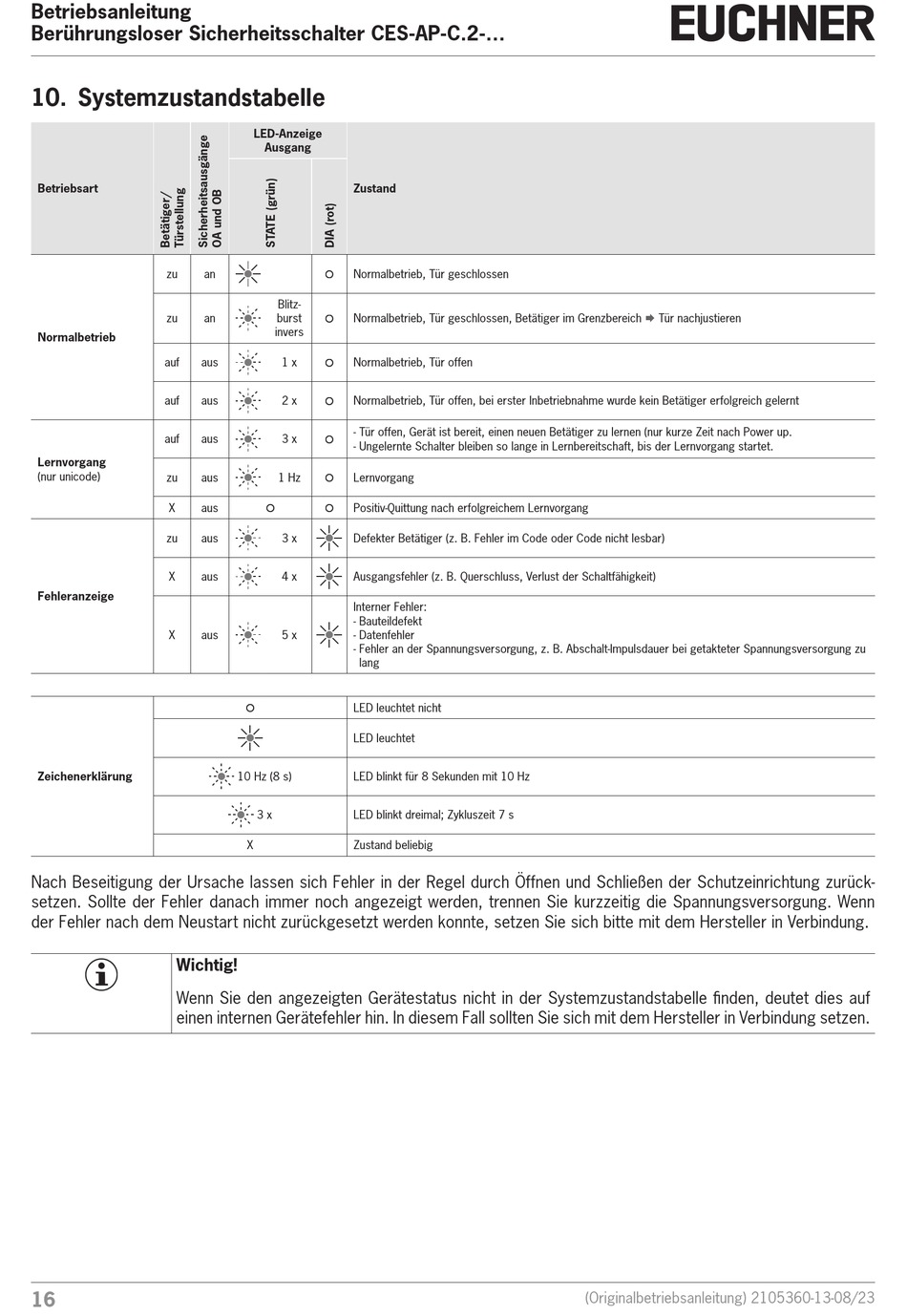

10. Systemzustandstabelle
Betriebsart
zu
zu
Normalbetrieb
auf
aus
auf
aus
auf
aus
Lernvorgang
(nur unicode)
zu
aus
X
aus
zu
aus
X
aus
Fehleranzeige
X
aus
Zeichenerklärung
Nach Beseitigung der Ursache lassen sich Fehler in der Regel durch Öffnen und Schließen der Schutzeinrichtung zurück-
setzen. Sollte der Fehler danach immer noch angezeigt werden, trennen Sie kurzzeitig die Spannungsversorgung. Wenn
der Fehler nach dem Neustart nicht zurückgesetzt werden konnte, setzen Sie sich bitte mit dem Hersteller in Verbindung.
Wichtig!
Wenn Sie den angezeigten Gerätestatus nicht in der Systemzustandstabelle finden, deutet dies auf
einen internen Gerätefehler hin. In diesem Fall sollten Sie sich mit dem Hersteller in Verbindung setzen.
16
LED-Anzeige
Ausgang
Zustand
an
Normalbetrieb, Tür geschlossen
Blitz-
an
burst
Normalbetrieb, Tür geschlossen, Betätiger im Grenzbereich
invers
1 x
Normalbetrieb, Tür offen
2 x
Normalbetrieb, Tür offen, bei erster Inbetriebnahme wurde kein Betätiger erfolgreich gelernt
- Tür offen, Gerät ist bereit, einen neuen Betätiger zu lernen (nur kurze Zeit nach Power up.
3 x
- Ungelernte Schalter bleiben so lange in Lernbereitschaft, bis der Lernvorgang startet.
1 Hz
Lernvorgang
Positiv-Quittung nach erfolgreichem Lernvorgang
3 x
Defekter Betätiger (z. B. Fehler im Code oder Code nicht lesbar)
4 x
Ausgangsfehler (z. B. Querschluss, Verlust der Schaltfähigkeit)
Interner Fehler:
- Bauteildefekt
5 x
- Datenfehler
- Fehler an der Spannungsversorgung, z. B. Abschalt-Impulsdauer bei getakteter Spannungsversorgung zu
lang
LED leuchtet nicht
LED leuchtet
10 Hz (8 s)
LED blinkt für 8 Sekunden mit 10 Hz
3 x
LED blinkt dreimal; Zykluszeit 7 s
X
Zustand beliebig
Tür nachjustieren
¨
(Originalbetriebsanleitung) 2105360-13-08/23
