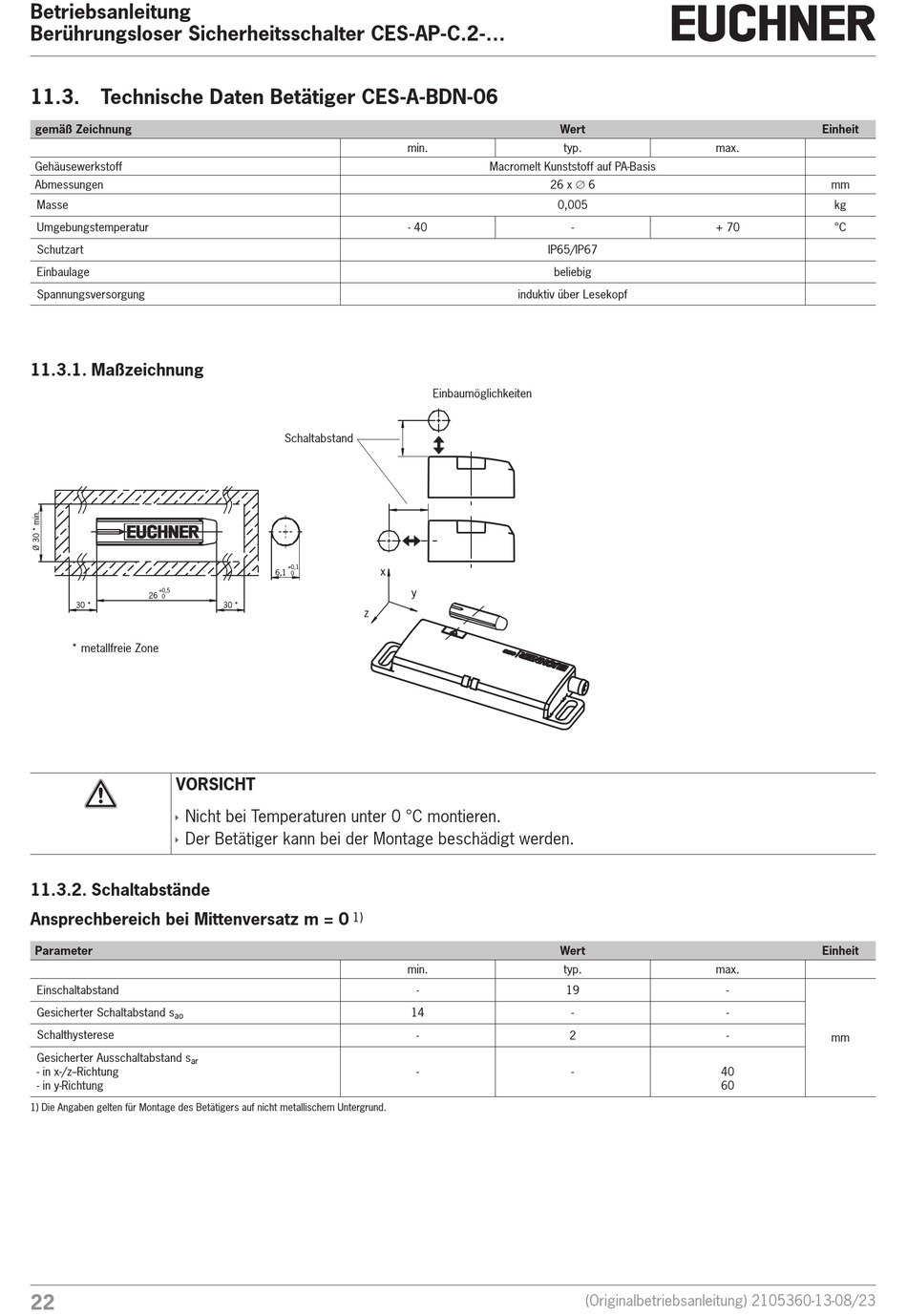

Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-AP-C.2-...
11.3.
Technische Daten Betätiger CES-A-BDN-06
gemäß Zeichnung
Gehäusewerkstoff
Abmessungen
Masse
Umgebungstemperatur
Schutzart
Einbaulage
Spannungsversorgung
11.3.1. Maßzeichnung
+0,5
26
0
30 *
* metallfreie Zone
VORSICHT
Nicht bei Temperaturen unter 0 °C montieren.
Ì
Der Betätiger kann bei der Montage beschädigt werden.
Ì
11.3.2. Schaltabstände
Ansprechbereich bei Mittenversatz m = 0
Parameter
Einschaltabstand
Gesicherter Schaltabstand s
ao
Schalthysterese
Gesicherter Ausschaltabstand s
ar
- in x-/z--Richtung
- in y-Richtung
1) Die Angaben gelten für Montage des Betätigers auf nicht metallischem Untergrund.
22
Schaltabstand
+0,1
x
6,1
0
30 *
z
1)
Wert
min.
typ.
Macromelt Kunststoff auf PA-Basis
26 x ∅ 6
0,005
- 40
-
IP65/IP67
beliebig
induktiv über Lesekopf
Einbaumöglichkeiten
y
Wert
min.
typ.
-
19
14
-
-
2
-
-
max.
+ 70
max.
-
-
-
40
60
(Originalbetriebsanleitung) 2105360-13-08/23
Einheit
mm
kg
°C
Einheit
mm
