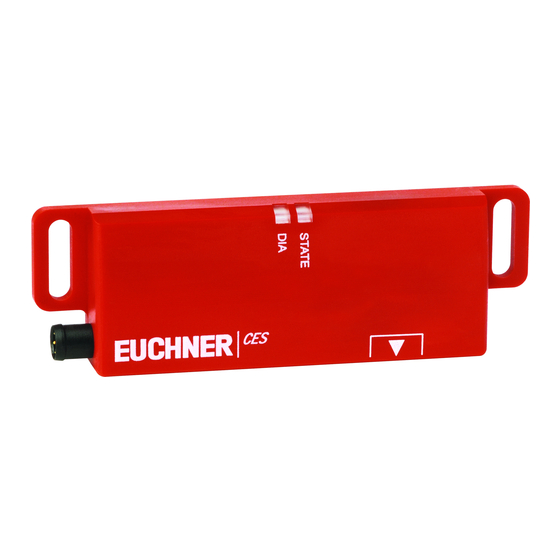

- Seite 1 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… (Uni-/Multicode)
- Seite 2 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… Inhalt Zu diesem Dokument .................... 4 1.1. Gültigkeit ............................4 1.2. Zielgruppe ............................4 1.3. Zeichenerklärung ..........................4 1.4. Ergänzende Dokumente ........................4 Bestimmungsgemäßer Gebrauch ................5 Beschreibung der Sicherheitsfunktion ..............6 Haftungsausschluss und Gewährleistung ..............6 Allgemeine Sicherheitshinweise ................6 Funktion .......................
- Seite 3 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… Technische Daten ....................17 11.1. Technische Daten Sicherheitsschalter CES-AP-C.2-… ...............17 11.1.1. Typische Systemzeiten ....................18 11.1.2. Maßzeichnung Sicherheitsschalter CES-AP-C.2-… .............19 11.2. Technische Daten Betätiger CES-A-BLN-… ..................20 11.2.1. Maßzeichnung .......................20 11.2.2. Schaltabstände ......................21 11.2.3. Typischer Ansprechbereich .....................21 11.3. Technische Daten Betätiger CES-A-BDN-06 ..................22 11.3.1.
- Seite 4 Lesen Sie immer alle Dokumente durch, um einen vollständigen Überblick für die sichere Instal- lation, Inbetriebnahme und Bedienung des Geräts zu bekommen. Die Dokumente können unter www.euchner.de heruntergeladen werden. Geben Sie hierzu die Dokumenten- oder Bestellnummer in die Suche ein.
- Seite 5 EN 60204-1 Ì Der Sicherheitsschalter darf nur in Verbindung mit den dafür vorgesehenen CES-Betätigern von EUCHNER und den zugehörigen Anschlussbauteilen von EUCHNER betrieben werden. Bei Verwendung von anderen Betätigern oder anderen Anschlussbau- teilen übernimmt EUCHNER keine Gewährleistung für die sichere Funktion.
- Seite 6 Lesen Sie vor Gebrauch die Betriebsanleitung und bewahren Sie diese sorgfältig auf. Stellen Sie sicher, dass die Betriebsanleitung bei Montage, Inbetriebnahme und Wartungsarbeiten jederzeit zur Verfügung steht. Archivieren Sie daher zusätzlich ein gedrucktes Exemplar der Betriebsanleitung. Die Betriebsanleitung können Sie unter www.euchner.de herunterladen. (Originalbetriebsanleitung) 2105360-13-08/23...
- Seite 7 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 6. Funktion Der Sicherheitsschalter überwacht die Stellung von beweglichen trennenden Schutzeinrichtungen. Beim Heranführen/Entfernen des Betätigers aus dem Ansprechbereich werden die Sicherheitsausgänge ein-/ausgeschaltet. Das System besteht aus folgenden Komponenten: codierter Betätiger (Transponder) und Schalter. Ob der komplette Betätigercode vom Gerät gelernt wird (Unicode) oder nicht (Multicode) hängt von der jeweiligen Ausführung Geräte mit Unicode-Auswertung: Damit ein Betätiger vom System erkannt wird, muss er dem Sicherheitsschalter durch Ì...
- Seite 8 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 7. Montage VORSICHT Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere Weise unwirksam gemacht werden. Beachten Sie EN ISO 14119:2013, Abschnitt 7, zur Verringerung von Umgehungsmöglichkeiten Ì einer Verriegelungseinrichtung. HINWEIS Geräteschäden und Funktionsstörungen durch falschen Einbau. Sicherheitsschalter und Betätiger dürfen nicht als Anschlag verwendet werden.
- Seite 9 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 8. Elektrischer Anschluss WARNUNG Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss. Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge ausgewertet werden. Ì Meldeausgänge dürfen nicht als Sicherheitsausgang verwendet werden. Ì Die Anschlussleitungen geschützt verlegen, um die Gefahr von Querschlüssen zu vermeiden. Ì...
- Seite 10 Ì Bei Verwendung von anderen Anschlussbauteilen gelten die Anforderungen aus der nachfolgenden Ì Tabelle. EUCHNER übernimmt bei Nichtbeachtung keine Gewährleistung für die sichere Funktion. Beachten Sie die maximale Leitungslänge von 200 m. Ì Beachten Sie folgende Anforderungen an die Anschlussleitungen:...
- Seite 11 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 8.5. Steckerbelegung Sicherheitsschalter CES-AP-C.2 Steckverbinder Rastanschluss 6-polig 5-polig S1.1 S1.1 S1.3 S1.3 S1.2 S1.2 S1.4 S1.4 n.c. S1.5 S1.5 S1.6 Codiernase Codiernase Ansicht auf Steckseite des Sicherheitsschalters Bild 1: Steckerbelegung Sicherheitsschalter CES-AP-C.2 Steckverbinder Rastanschluss Bezeichnung Beschreibung Aderfarbe 5-polig, 6-polig...
- Seite 12 Beispiel stellt keine vollständige Systemplanung dar. Der Anwender trägt die Verantwortung für die sichere Einbindung in das Gesamtsystem. Detaillierte Anwendungsbeispiele finden Sie unter www.euchner.de. Geben Sie dazu einfach die Bestellnummer Ihres Schalters in die Suche ein. Unter Downloads finden Sie alle verfügbaren Anschlussbeispiele für das Gerät.
- Seite 13 Sie bitte dem Kapitel 11. Technische Daten auf Seite 17. Für viele Geräte erhalten Sie unter www.euchner.de im Bereich Downloads/Applikationen/CES ein detailliertes Beispiel zum Anschluss und zur Parametrierung der Steuerung. Dort wird ggf. auch auf die Besonderheiten des jeweiligen Geräts genauer eingegangen.
- Seite 14 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 9. Inbetriebnahme 9.1. LED-Anzeigen Eine genaue Beschreibung der Signalfunktionen finden Sie in Kapitel 10. Systemzustandstabelle auf Seite 16. Farbe STATE grün 9.2. Lernfunktion für Betätiger (nur bei Unicode-Auswertung) Bevor das System eine Funktionseinheit bildet, muss der Betätiger in einer Lernfunktion dem Sicherheitsschalter zugeordnet werden.
- Seite 15 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 9.3. Funktionskontrolle WARNUNG Tödliche Verletzung durch Fehler bei der Installation und Funktionskontrolle. Stellen Sie vor der Funktionskontrolle sicher, dass sich keine Personen im Gefahrenbereich befinden. Ì Beachten Sie die geltenden Vorschriften zur Unfallverhütung. Ì 9.3.1. Elektrische Funktionsprüfung Nach der Installation und jedem Fehler muss eine vollständige Kontrolle der Sicherheitsfunktion durchgeführt werden.
- Seite 16 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 10. Systemzustandstabelle LED-Anzeige Ausgang Betriebsart Zustand Normalbetrieb, Tür geschlossen Blitz- burst Normalbetrieb, Tür geschlossen, Betätiger im Grenzbereich Tür nachjustieren ¨ invers Normalbetrieb Normalbetrieb, Tür offen Normalbetrieb, Tür offen, bei erster Inbetriebnahme wurde kein Betätiger erfolgreich gelernt - Tür offen, Gerät ist bereit, einen neuen Betätiger zu lernen (nur kurze Zeit nach Power up.
- Seite 17 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 11. Technische Daten HINWEIS Liegt dem Produkt ein Datenblatt bei, gelten die Angaben des Datenblatts. 11.1. Technische Daten Sicherheitsschalter CES-AP-C.2-… Parameter Wert Einheit min. typ. max. Gehäusewerkstoff Kunststoff PBT Abmessungen 95 x 30 x 12 Masse (Gerät ohne Anschlussleitung) 0,04 Schutzart IP67/IP69K...
- Seite 18 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 11.1.1. Typische Systemzeiten Die genauen Werte entnehmen Sie bitte den technischen Daten. Bereitschaftsverzögerung: Nach dem Einschalten führt das Gerät einen Selbsttest durch. Erst nach dieser Zeit ist das System einsatzbereit. Einschaltzeit Sicherheitsausgänge: Die max. Reaktionszeit t ist die Zeit, vom Zeitpunkt an dem der Betätiger im An- sprechbereich ist, bis zum Einschalten der Sicherheitsausgänge.
- Seite 19 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 11.1.2. Maßzeichnung Sicherheitsschalter CES-AP-C.2-… Sicherheitsschalter CES-AP-CR2-AH... Befestigungslasche aktive Fläche mit Verstärkungsblech +0,5 Anschlussleitung mit M12-Steckverbinder Anschlussleitung LEDs aktive Fläche 75,5 Sicherheitsschalter CES-AP-CL2-AH... aktive Fläche +0,5 Anschlussleitung mit Anschlussleitung M12-Steckverbinder LEDs aktive Fläche Befestigungslasche mit Verstärkungsblech 75,5 2105360-13-08/23 (Originalbetriebsanleitung)
- Seite 20 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 11.2. Technische Daten Betätiger CES-A-BLN-… Parameter Wert Einheit min. typ. max. Gehäusewerkstoff Kunststoff PBT Abmessungen - CES-A-BLN-R2/CES-A-BLN-L2 95 x 30 x 12 - CES-A-BLN-U2 55 x 30 x 12 Masse - CES-A-BLN-R2/CES-A-BLN-L2 0,04 - CES-A-BLN-U2 0,02 Umgebungstemperatur °C Schutzart...
- Seite 21 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 11.2.2. Schaltabstände Ansprechbereich bei Mittenversatz m = 0 Parameter Wert Einheit min. typ. max. Einschaltabstand Gesicherter Schaltabstand s Schalthysterese Gesicherter Ausschaltabstand s - in x-/z--Richtung - in y-Richtung 1) Die Werte gelten für nichtbündige Montage des Betätigers in Metall. 11.2.3.
- Seite 22 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… 11.3. Technische Daten Betätiger CES-A-BDN-06 gemäß Zeichnung Wert Einheit min. typ. max. Gehäusewerkstoff Macromelt Kunststoff auf PA-Basis Abmessungen 26 x ∅ 6 Masse 0,005 Umgebungstemperatur - 40 + 70 °C Schutzart IP65/IP67 Einbaulage beliebig Spannungsversorgung induktiv über Lesekopf 11.3.1.
- Seite 23 EUCHNER GmbH + Co. KG Kohlhammerstraße 16 70771 Leinfelden-Echterdingen Servicetelefon: +49 711 7597-500 E-Mail: support@euchner.de Internet: www.euchner.de 15. Konformitätserklärung Die EU-Konformitätserklärung finden Sie unter www.euchner.de. Geben Sie dazu die Bestellnummer Ihres Geräts in die Suche ein. Unter Downloads ist das Dokument verfügbar. 2105360-13-08/23 (Originalbetriebsanleitung)
- Seite 24 EUCHNER GmbH + Co. KG Kohlhammerstraße 16 70771 Leinfelden-Echterdingen info@euchner.de www.euchner.de Ausgabe: 2105360-13-08/23 Titel: Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AP-C.2-… (Originalbetriebsanleitung) Copyright: © EUCHNER GmbH + Co. KG, 08/2023 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
