7.3.4 So installieren Sie das Außengerät
ACHTUNG
Entfernen Sie den Schutzkarton NICHT, bevor das Gerät
richtig montiert ist.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU Niedertemperatur-Monobloc
4P415097-1A – 2016.02

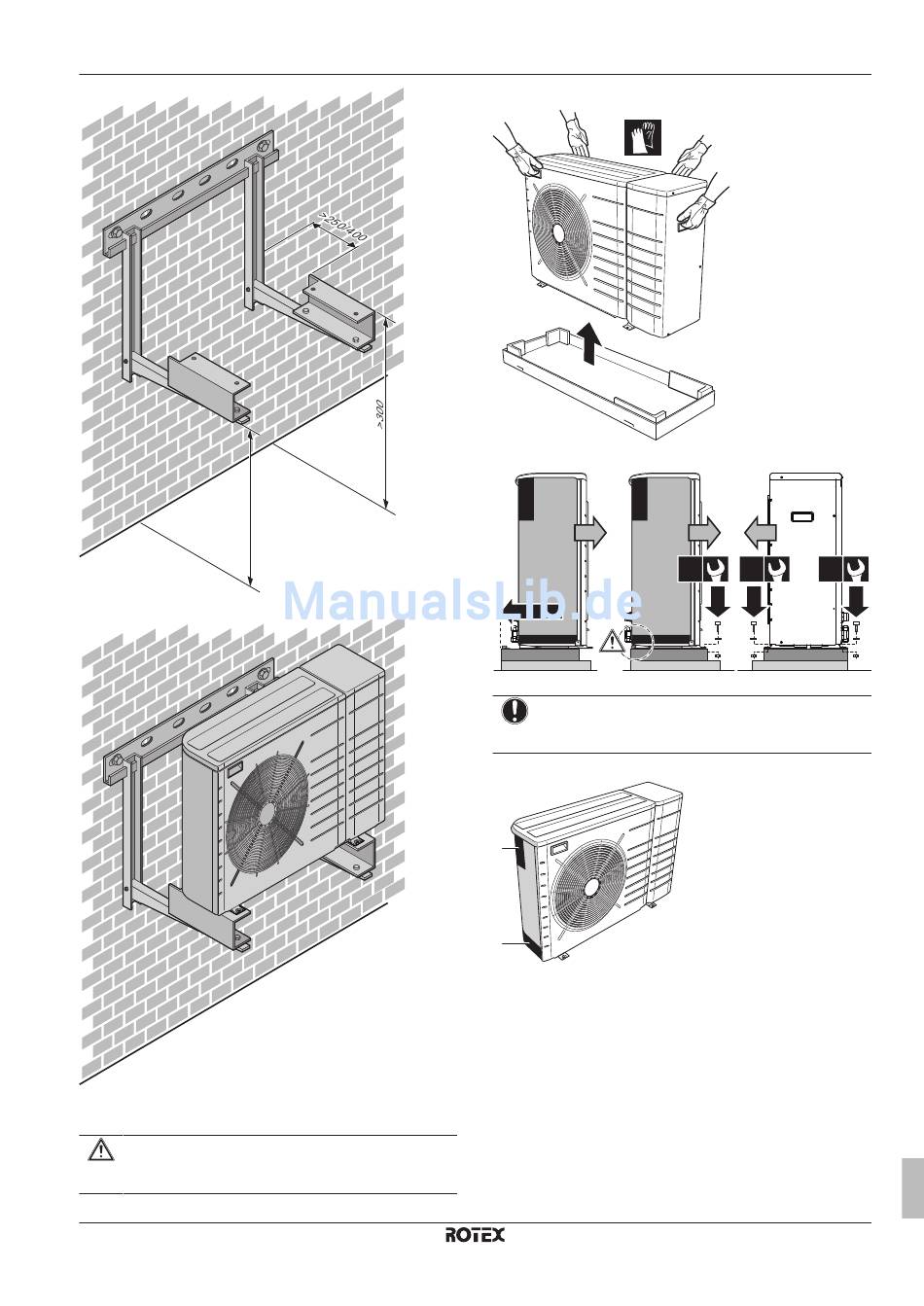

1 Heben Sie das Außengerät an.
2 Installieren Sie das Außengerät wie folgt:
a
1
a Luftauslass
HINWEIS
Richten Sie das Gerät richtig aus. Stellen Sie sicher, dass
die Rückseite des Geräts NICHT hervorsteht.
3 Entfernen Sie den Schutzkarton und die Anleitung.
b
a
a Schutzkarton
b Anleitung
