Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ Nr.: [A.2.1.7]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ Nr.: [A.2.1.8]
▪ Code: [7-02]
Vorteile
▪ Kostengünstig.
▪ Einfach. Identische Installation wie für einen Raum, aber mit
Thermostatventilen.

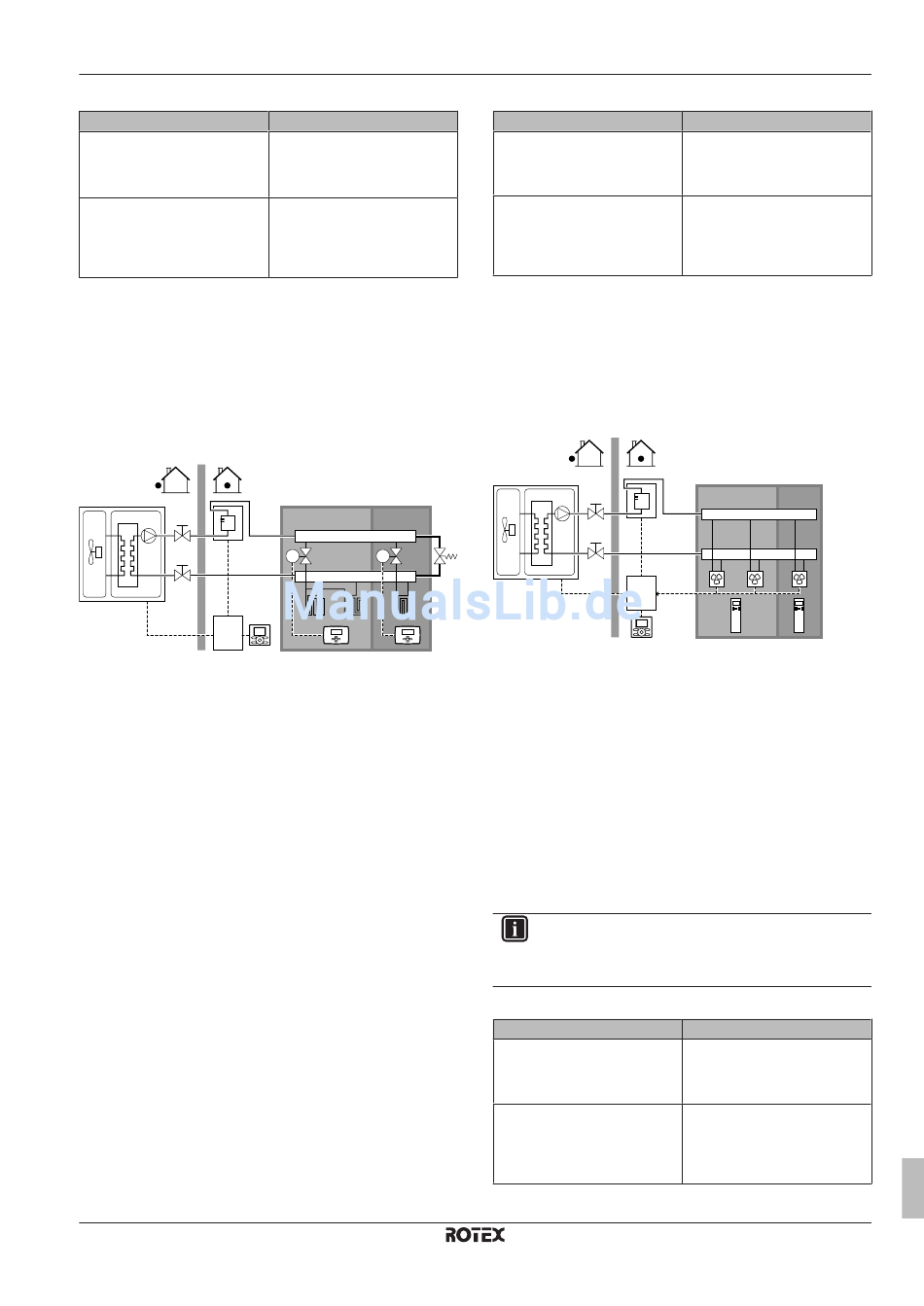

Bodenheizung oder Radiatoren – Mehrere externe
Raumthermostate
Einrichtung
c
b
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Bedieneinheit
b Steuerungskasten
c Reserveheizung (Option)
d Bypass-Ventil
e Externer Raumthermostat
▪ Für jeden Raum ist ein Absperrventil (bauseitig zu liefern)
installiert, um eine Bereitstellung von abfließendem Wasser zu
vermeiden, wenn keine Heiz- oder Kühlanforderung vorliegt.
▪ Es muss ein Bypass-Ventil
Wasserrückführung zu ermöglichen, wenn alle Absperrventile
geschlossen sind. Um einen
gewährleisten, gewährleisten
Wasserdurchfluss wie in der Tabelle "Prüfen der Wassermenge
und der Durchflussmenge"
Wasserleitungen" auf Seite 29
▪ An der (an den
angeschlossenen) Haupt-Bedieneinheit wird der Betriebsmodus
für den Raum festgelegt. Beachten Sie, dass die Betriebsart der
zusätzlichen Bedieneinheiten (die als Raumthermostat verwendet
werden) so eingestellt werden müssen, dass diese mit der der
Haupt-Bedieneinheit übereinstimmen.
▪ Die Raumthermostate sind mit den Absperrventilen verbunden
und müssen NICHT mit dem Außengerät verbunden sein. Das
Außengerät liefert die ganze Zeit abfließendes Wasser. Es
besteht die Möglichkeit, ein Programm für das abfließende
Wasser zu programmieren.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU Niedertemperatur-Monobloc
4P415097-1A – 2016.02
Wert
2 (Raumtemp.-St.): Der Betrieb
des Geräts wird abhängig von
der Umgebungstemperatur der
Bedieneinheit geregelt.
0 (1 Heizkreis): Hauptzone
A
B C
M1 M2
a
e e
installiert sein, um
zuverlässigen Betrieb
Sie für einen minimalen
in "6.3 Vorbereiten
beschrieben.
Steuerungskasten RKCB07CAV3
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ Nr.: [A.2.1.7]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ Nr.: [A.2.1.8]
▪ Code: [7-02]
Vorteile
Verglichen mit der Bodenheizung oder Radiatoren für einen Raum:
▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich
Programmen für jeden Raum über die Raumthermostate
festlegen.
Wärmepumpen-Konvektoren
Einrichtung
d
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Bedieneinheit
b Steuerungskasten
c Reserveheizung (Option)
d Fernbedienung des Wärmepumpen-Konvektors
▪ Die Soll-Raumtemperatur wird über die Fernbedienung der
Wärmepumpen-Konvektoren eingestellt.
▪ An der (an
angeschlossenen) Haupt-Bedieneinheit wird der Betriebsmodus
für den Raum festgelegt.
die
▪ Die Heizanforderungssignale für jeden Wärmepumpen-Konvektor
werden parallel an den Digitaleingang am Steuerungskasten
zu
RKCB07CAV3 (X2M/1
Außengerät liefert nur abfließendes Wasser, wenn tatsächlich
eine Anforderung vorliegt.
der
INFORMATION
Um den Komfort und die Leistung zu steigern, empfiehlt
ROTEX die Installation des Ventilsatz-Option EKVKHPC
an jedem Wärmepumpen-Konvektor.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ Nr.: [A.2.1.7]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ Nr.: [A.2.1.8]
▪ Code: [7-02]
5 Anwendungsrichtlinien
Wert
0 (VLT-Steuerung): Der Betrieb
des Geräts wird abhängig von
der Vorlauftemperatur geregelt.
0 (1 Heizkreis): Hauptzone
A
C
B
c
b
d
a
den Steuerungskasten RKCB07CAV3
und X2M/2) angeschlossen.
Wert
1 (Ext.Raumtemp.St): Der
Betrieb des Geräts wird vom
externen Thermostat geregelt.
0 (1 Heizkreis): Hauptzone
Referenzhandbuch für den Monteur
d
Das
