14 Technische Daten
14.8

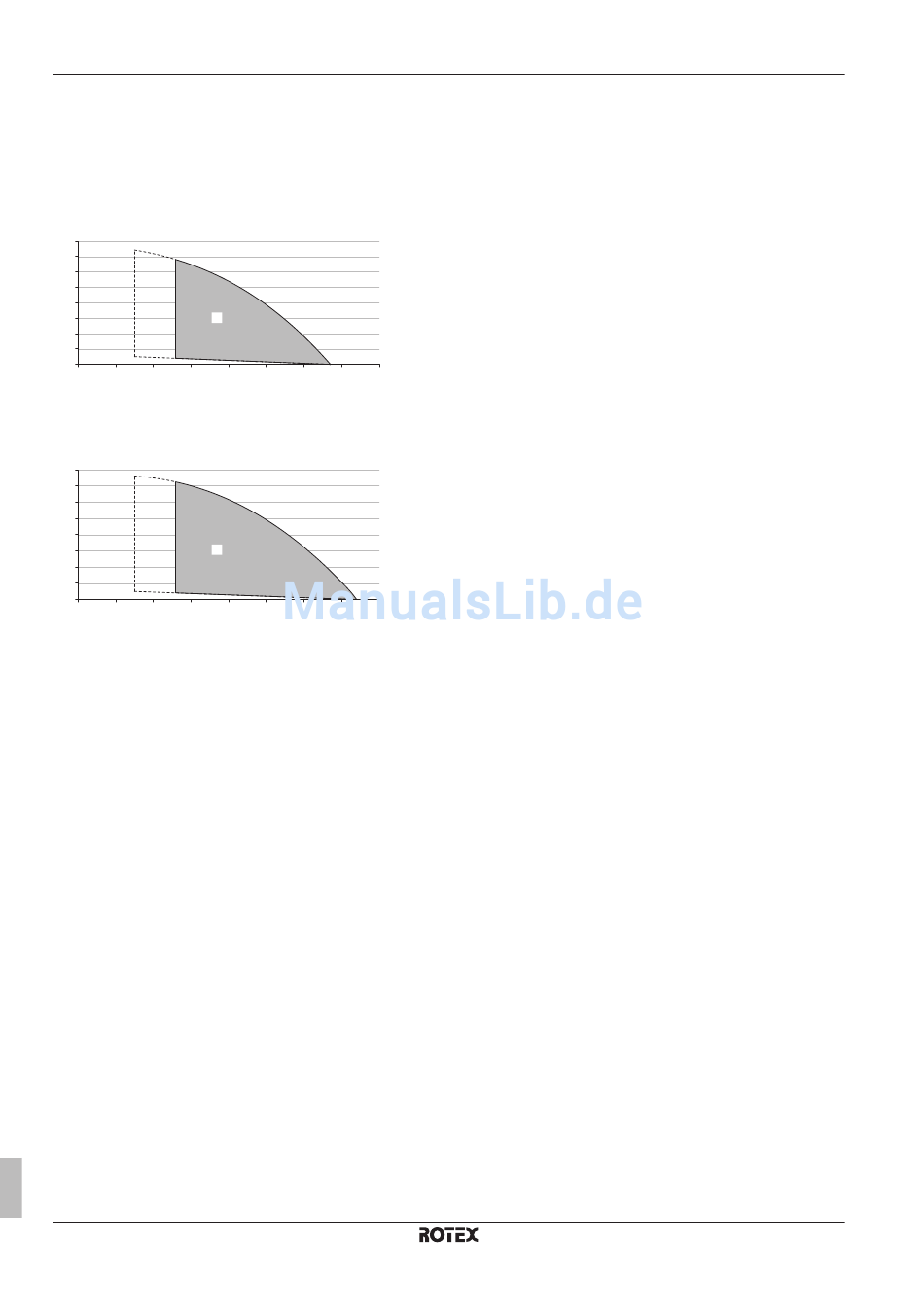

ESP-Kurve

14.8.1 ESP-Kurve: Außengerät
Hinweis: Falls die minimale Wasserdurchflussmenge nicht erreicht
wird, wird ein Flussfehler ausgegeben.
RDLQ05CAV3+RBLQ05CAV3
A (kPa)
80
70
60
50
40
30 C
20
10
0
0 5 10 15 20
RDLQ07CAV3+RBLQ07CAV3
A (kPa)
80
70
60
50
40
C
30
20
10
0
0 5 10 15 20
A Externer statischer Druck
B Wasserdurchflussmenge
C Betriebsbereich
Anmerkungen:
▪ Der Betriebsbereich wird
Durchflussmengen erweitert, wenn das Gerät nur mit der
Wärmepumpe betrieben wird und die Temperatur des Flussmittels
hoch genug ist. Dies bezieht sich nicht auf den Startvorgang, auf
den Enteisungsbetrieb und auf den Betrieb der Reserveheizung,
falls eine Reserveheizung installiert ist.
▪ Bedeutung der gestrichelten Linien: Der höhere Betriebsbereich-
Grenzwert ist nur gültig, wenn das Flussmedium Wasser ist.
Wenn Glykol zum System hinzugefügt wird, ist der Grenzwert
niedriger.
▪ Die Auswahl eines außerhalb des Betriebsbereichs liegenden
Durchflusses kann zur Beschädigung oder zu einer Fehlfunktion
des Geräts führen.
Referenzhandbuch für den Monteur
118
25 30 35 40
B (l/min)
25 30 35 40
B (l/min)
nur dann auf niedrigere
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU Niedertemperatur-Monobloc
4P415097-1A – 2016.02
