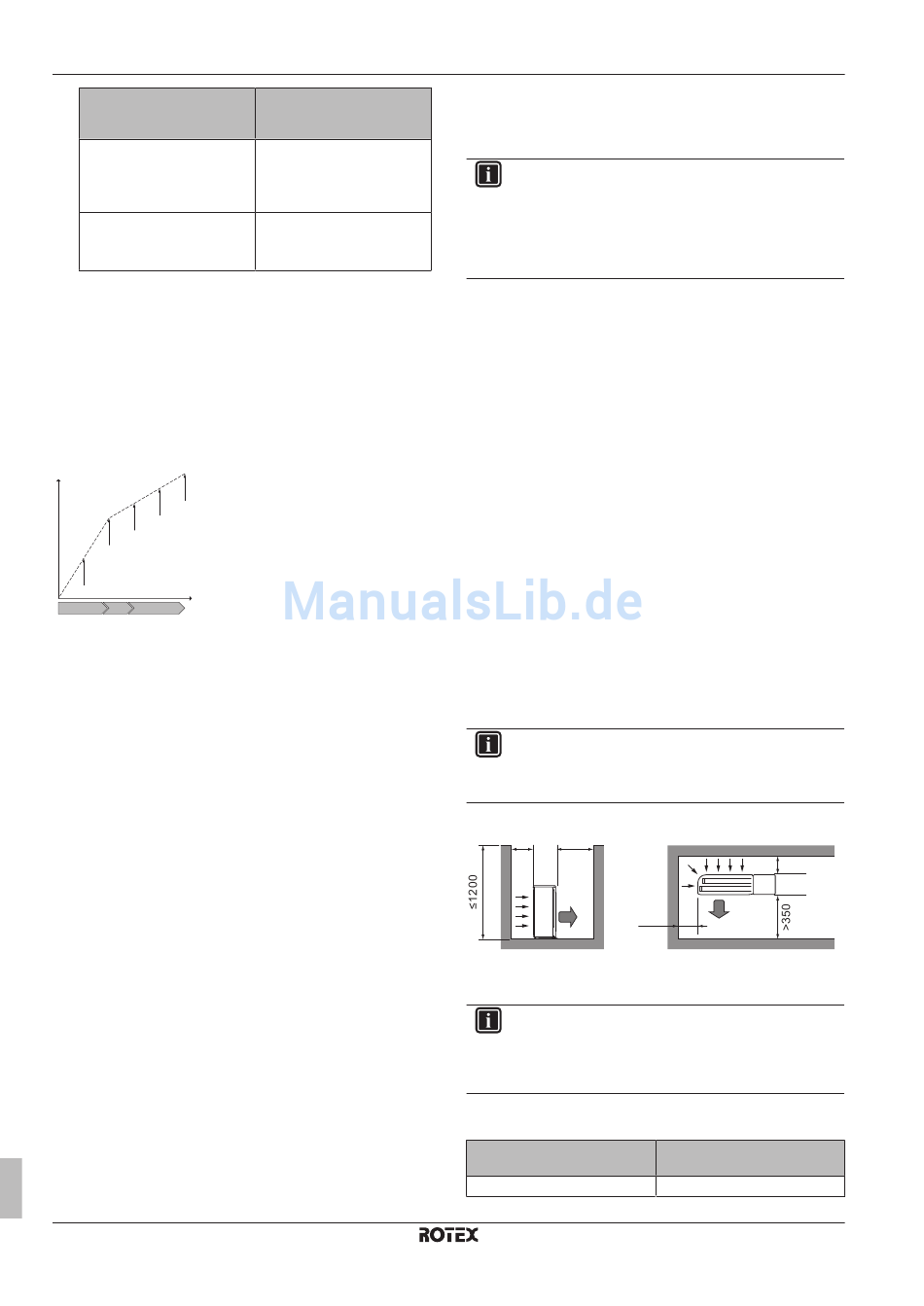

6 Vorbereitung

Wenn... Priorität hat
Brauchwasserbereitung
Raumheizung
2 Es schaltet ALLE elektrischen Heizvorrichtungen aus.
3 Es begrenzt das Außengerät.
4 Es schaltet das Außengerät AUS.
Beispiel
Es wird von folgender Konfiguration ausgegangen:
▪ Die Leistungsbegrenzungsstufe erlaubt den parallelen Betrieb von
Zusatzheizung und Reserveheizung NICHT (Stufe 1 und Stufe 2).
▪ Priorität für Heizung = Zusatzheizung.
In dem Fall wird der Stromverbrauch wie folgt begrenzt:
P
h
e
d
c
b
a
C
e
A B C
P Erzeugte Wärme
h
C Verbrauchte Energie
e
A Außengerät
B Zusatzheizung
C Reserveheizung
a Begrenzter Betrieb des Außengeräts
b Kompletter Betrieb des Außengeräts
c Zusatzheizung EINgeschaltet
d Reserveheizung Stufe 1 EINgeschaltet
e Reserveheizung Stufe 2 EINgeschaltet
5.7 Einstellen eines externen
Temperaturfühlers
Sie können einen oder mehrere
anschließen. Er kann die Außentemperatur messen. ROTEX
empfiehlt in den folgenden Fällen die Verwendung eines externen
Temperaturfühlers:
Außentemperatur
▪ Das Außengerät misst die Außentemperatur. Daher muss das
Außengerät an einem Ort installiert sein:
▪ an der Nordseite des Hauses oder an der Seite des Hauses, an
der sich die meisten Heizverteilsysteme befinden
▪ der NICHT direkter Sonneneinstrahlung ausgesetzt ist
▪ Falls dies NICHT möglich ist, empfiehlt ROTEX den Anschluss
eines dezentralen Außentemperaturfühlers (Option EKRSCA1).
▪ Einrichtung: Hinweise zur
Installationsanleitung des dezentralen Außentemperaturfühlers
und im Ergänzungshandbuch für optionale Ausstattungen.
▪ Konfiguration: Wählen Sie den Außentemperaturfühler aus
[A.2.2.B].
▪ Im Ruhezustand (siehe "8 Erweiterte-Funktion" auf
das Außengerät heruntergedreht, um die Standby-Energieverluste
zu verringern. Als Folge wird die Außentemperatur NICHT
ausgelesen.
Referenzhandbuch für den Monteur
26
dann stellen Sie die
Heizungspriorität über die
Bedieneinheit auf...
Zusatzheizung.
Ergebnis: Die
Reserveheizung wird zuerst
AUSgeschaltet.
Reserveheizung.
Ergebnis: Die Zusatzheizung
wird zuerst AUSgeschaltet.
externe Temperaturfühler
Installation finden Sie in der
Seite 54) wird
▪ Wenn die Soll-Vorlauftemperatur witterungsgeführt ist, ist die
Messung der Außentemperatur rund um die Uhr wichtig. Dies ist
ein weiterer Grund, warum ein optionaler Außentemperaturfühler
installiert werden sollte.
INFORMATION
Die Daten des externen
(entweder gewichtet oder momentan) werden in den
witterungsgeführten Steuerungskurven und von der Logik
zur automatischen Umschaltung zwischen Heizen/Kühlen
verwendet. Um das Außengerät zu schützen, wird der
interne Fühler des Außengeräts immer verwendet.
6 Vorbereitung
6.1 Übersicht: Vorbereitung
Dieses Kapitel beschreibt, was Sie tun und wissen müssen, bevor
Maßnahmen vor Ort getroffen werden.
Hier finden Sie folgende Informationen:
▪ Den Ort der Installation vorbereiten
▪ Wasserleitungen vorbereiten
▪ Elektrische Verkabelung vorbereiten
6.2

Vorbereiten des Installationsortes

Das Gerät NICHT in einem Raum installieren, der auch als
Arbeitsplatz oder Werkstatt benutzt wird. Finden in der Nähe des
Geräts Bauarbeiten statt (z.B. Schleifarbeiten), bei denen viel Staub
entsteht, muss das Gerät abgedeckt werden.
Installationsort mit ausreichendem Platz zum An- und Abtransport
des Geräts an den Standort bzw. vom Standort auswählen.
6.2.1 Anforderungen an den Installationsort
des Außengeräts
INFORMATION
Lesen Sie auch
Anforderungen im
Sicherheitsvorkehrungen".
Beachten Sie folgende Hinweise bezüglich der Abstände:
>250/400 >350
b
a
>250
(mm)
a Luftauslass
b Lufteinlass
INFORMATION
Wenn Absperrventile am Gerät installiert sind, lassen Sie
mindestens 400 mm an der Lufteinlassseite frei. Wenn
KEINE Absperrventile am Gerät installiert sind, lassen Sie
mindestens 250 mm frei.
Wenn das System mit einem Brauchwasserspeicher ausgestattet ist,
treffen Sie die folgenden Vorkehrungen:
Maximal zulässiger Abstand
zwischen Außengerät und...
Brauchwasserspeicher
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU Niedertemperatur-Monobloc
Außentemperaturfühlers
die Vorsichtsmaßnahmen und
Kapitel "Allgemeine
b >250/400
a
(mm)
Abstand
10 m
4P415097-1A – 2016.02
