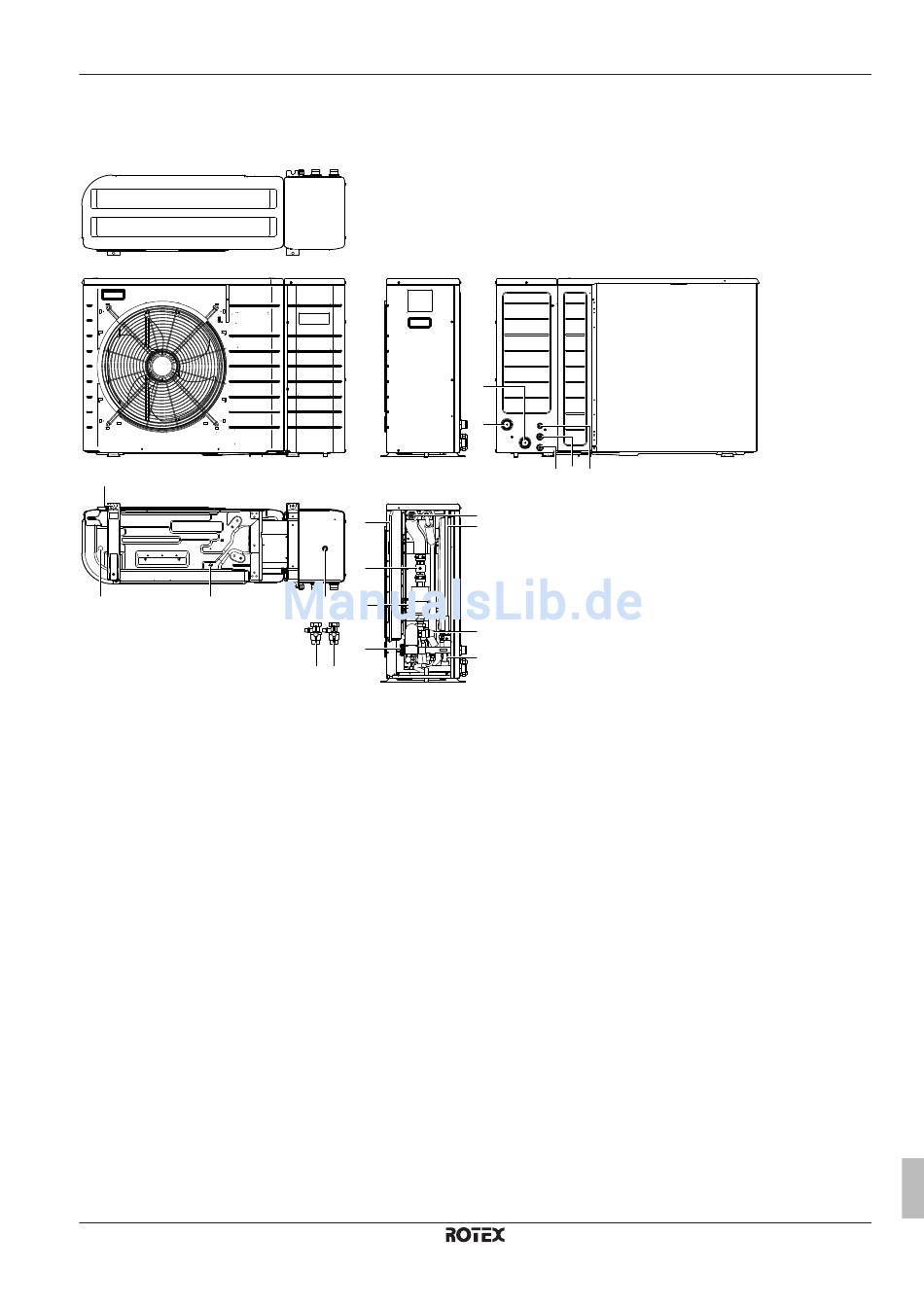

14.4.1 Komponenten: Außengerät
p
n n
a Anschluss für Wassereinlass 1" M
b Anschluss für Wasserauslass 1" M
c Kabeldurchführung (Stromversorgung)
d Kabeldurchführung (Hochspannungskabel)
e Kabeldurchführung (Niederspannungskabel)
f Pumpe
g Wasserfilter
h Sicherheitsventil
i Schaltkasten
j Flusssensor
k Flussschalter
l Ausdehnungsgefäß
m Entlüftungsventil
n Entleerungsauslass
o Absperrventil mit Ablauf-/Füllventil 1" (mitgeliefertes
Zubehör)
p 4 Bohrungen für Ankerschrauben
