Weishaupt WPM 3.0 Bedienungsanleitung Seite 20























452114.66.65 · 06/2010 · Rei
Bedienungsanleitung für den Benutzer
WPM 3.0 - WPM 3.1

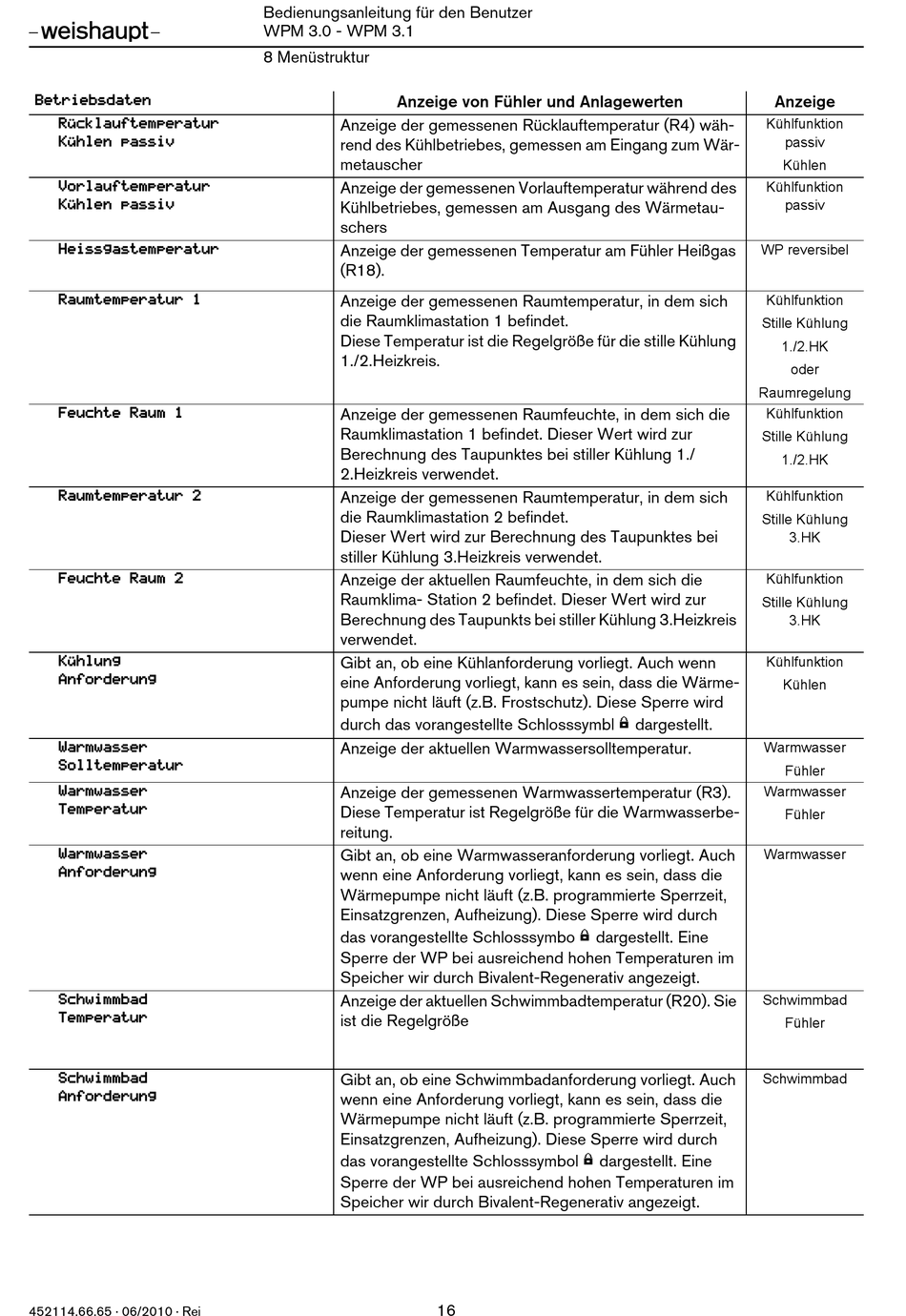

8 Menüstruktur
Anzeige von Fühler und Anlagewerten
Anzeige der gemessenen Rücklauftemperatur (R4) wäh-
rend des Kühlbetriebes, gemessen am Eingang zum Wär-
metauscher
Anzeige der gemessenen Vorlauftemperatur während des
Kühlbetriebes, gemessen am Ausgang des Wärmetau-
schers
Anzeige der gemessenen Temperatur am Fühler Heißgas
(R18).
Anzeige der gemessenen Raumtemperatur, in dem sich
die Raumklimastation 1 befindet.
Diese Temperatur ist die Regelgröße für die stille Kühlung
1./2.Heizkreis.
Anzeige der gemessenen Raumfeuchte, in dem sich die
Raumklimastation 1 befindet. Dieser Wert wird zur
Berechnung des Taupunktes bei stiller Kühlung 1./
2.Heizkreis verwendet.
Anzeige der gemessenen Raumtemperatur, in dem sich
die Raumklimastation 2 befindet.
Dieser Wert wird zur Berechnung des Taupunktes bei
stiller Kühlung 3.Heizkreis verwendet.
Anzeige der aktuellen Raumfeuchte, in dem sich die
Raumklima- Station 2 befindet. Dieser Wert wird zur
Berechnung des Taupunkts bei stiller Kühlung 3.Heizkreis
verwendet.
Gibt an, ob eine Kühlanforderung vorliegt. Auch wenn
eine Anforderung vorliegt, kann es sein, dass die Wärme-
pumpe nicht läuft (z.B. Frostschutz). Diese Sperre wird
durch das vorangestellte Schlosssymbl
Anzeige der aktuellen Warmwassersolltemperatur.
Anzeige der gemessenen Warmwassertemperatur (R3).
Diese Temperatur ist Regelgröße für die Warmwasserbe-
reitung.
Gibt an, ob eine Warmwasseranforderung vorliegt. Auch
wenn eine Anforderung vorliegt, kann es sein, dass die
Wärmepumpe nicht läuft (z.B. programmierte Sperrzeit,
Einsatzgrenzen, Aufheizung). Diese Sperre wird durch
das vorangestellte Schlosssymbo
Sperre der WP bei ausreichend hohen Temperaturen im
Speicher wir durch Bivalent-Regenerativ angezeigt.
Anzeige der aktuellen Schwimmbadtemperatur (R20). Sie
ist die Regelgröße
Gibt an, ob eine Schwimmbadanforderung vorliegt. Auch
wenn eine Anforderung vorliegt, kann es sein, dass die
Wärmepumpe nicht läuft (z.B. programmierte Sperrzeit,
Einsatzgrenzen, Aufheizung). Diese Sperre wird durch
das vorangestellte Schlosssymbol
Sperre der WP bei ausreichend hohen Temperaturen im
Speicher wir durch Bivalent-Regenerativ angezeigt.

dargestellt. Eine

dargestellt. Eine
16
Anzeige
Kühlfunktion
passiv
Kühlen
Kühlfunktion
passiv
WP reversibel
Kühlfunktion
Stille Kühlung
1./2.HK
Raumregelung
Kühlfunktion
Stille Kühlung
1./2.HK
Kühlfunktion
Stille Kühlung
3.HK
Kühlfunktion
Stille Kühlung
3.HK
Kühlfunktion
Kühlen

dargestellt.
Warmwasser
Fühler
Warmwasser
Fühler
Warmwasser
Schwimmbad
Fühler
Schwimmbad
oder
