Bedienung
Die Bedienung des Wärmepumpenmanagers erfolgt
über 6 Drucktasten: Esc, Modus, Menue,
nach aktueller Anzeige (Standard oder Menü) sind die-
sen Tasten unterschiedliche Funktionalitäten zugeord-
net.
Der Betriebszustand der Wärmepumpe und Heizungs-
anlage wird im Klartext im 4 x 20 Zeichen LC-Display
angezeigt (siehe Kap. 9 auf S. 20).

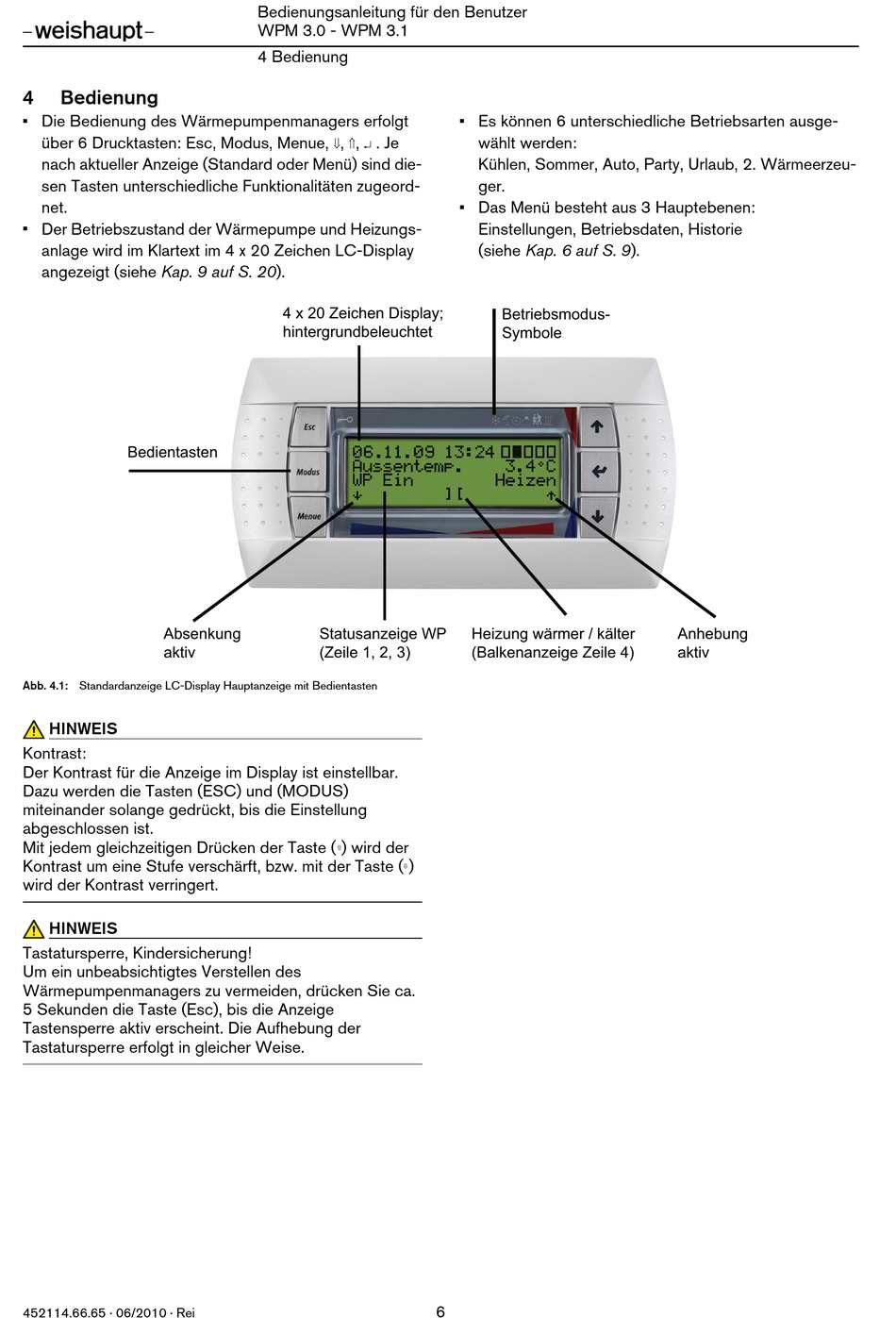

Abb. 4.1: Standardanzeige LC-Display Hauptanzeige mit Bedientasten
HINWEIS
Kontrast:
Der Kontrast für die Anzeige im Display ist einstellbar.
Dazu werden die Tasten (ESC) und (MODUS)
miteinander solange gedrückt, bis die Einstellung
abgeschlossen ist.
Mit jedem gleichzeitigen Drücken der Taste (
Kontrast um eine Stufe verschärft, bzw. mit der Taste (
wird der Kontrast verringert.
HINWEIS
Tastatursperre, Kindersicherung!
Um ein unbeabsichtigtes Verstellen des
Wärmepumpenmanagers zu vermeiden, drücken Sie ca.
5 Sekunden die Taste (Esc), bis die Anzeige
Tastensperre aktiv erscheint. Die Aufhebung der
Tastatursperre erfolgt in gleicher Weise.
452114.66.65 · 06/2010 · Rei
Bedienungsanleitung für den Benutzer
WPM 3.0 - WPM 3.1
4 Bedienung
,
,
. Je
) wird der
)
Es können 6 unterschiedliche Betriebsarten ausge-
wählt werden:
Kühlen, Sommer, Auto, Party, Urlaub, 2. Wärmeerzeu-
ger.
Das Menü besteht aus 3 Hauptebenen:
Einstellungen, Betriebsdaten, Historie
(siehe Kap. 6 auf S. 9).
6
