Weishaupt WPM 3.0 Bedienungsanleitung Seite 16




































452114.66.65 · 06/2010 · Rei
Bedienungsanleitung für den Benutzer
WPM 3.0 - WPM 3.1

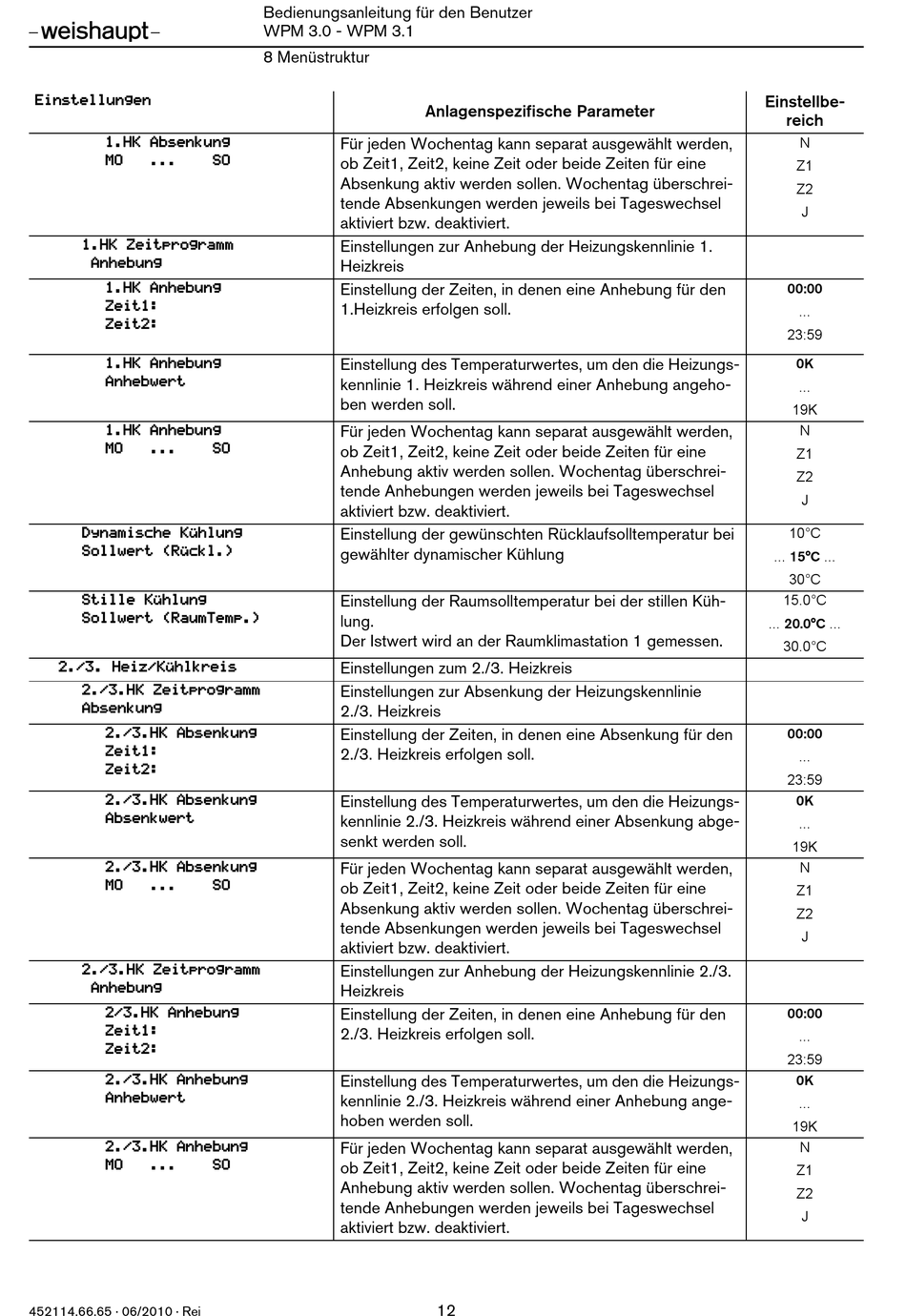

8 Menüstruktur
Anlagenspezifische Parameter
Für jeden Wochentag kann separat ausgewählt werden,
ob Zeit1, Zeit2, keine Zeit oder beide Zeiten für eine
Absenkung aktiv werden sollen. Wochentag überschrei-
tende Absenkungen werden jeweils bei Tageswechsel
aktiviert bzw. deaktiviert.
Einstellungen zur Anhebung der Heizungskennlinie 1.
Heizkreis
Einstellung der Zeiten, in denen eine Anhebung für den
1.Heizkreis erfolgen soll.
Einstellung des Temperaturwertes, um den die Heizungs-
kennlinie 1. Heizkreis während einer Anhebung angeho-
ben werden soll.
Für jeden Wochentag kann separat ausgewählt werden,
ob Zeit1, Zeit2, keine Zeit oder beide Zeiten für eine
Anhebung aktiv werden sollen. Wochentag überschrei-
tende Anhebungen werden jeweils bei Tageswechsel
aktiviert bzw. deaktiviert.
Einstellung der gewünschten Rücklaufsolltemperatur bei
gewählter dynamischer Kühlung
Einstellung der Raumsolltemperatur bei der stillen Küh-
lung.
Der Istwert wird an der Raumklimastation 1 gemessen.
Einstellungen zum 2./3. Heizkreis
Einstellungen zur Absenkung der Heizungskennlinie
2./3. Heizkreis
Einstellung der Zeiten, in denen eine Absenkung für den
2./3. Heizkreis erfolgen soll.
Einstellung des Temperaturwertes, um den die Heizungs-
kennlinie 2./3. Heizkreis während einer Absenkung abge-
senkt werden soll.
Für jeden Wochentag kann separat ausgewählt werden,
ob Zeit1, Zeit2, keine Zeit oder beide Zeiten für eine
Absenkung aktiv werden sollen. Wochentag überschrei-
tende Absenkungen werden jeweils bei Tageswechsel
aktiviert bzw. deaktiviert.
Einstellungen zur Anhebung der Heizungskennlinie 2./3.
Heizkreis
Einstellung der Zeiten, in denen eine Anhebung für den
2./3. Heizkreis erfolgen soll.
Einstellung des Temperaturwertes, um den die Heizungs-
kennlinie 2./3. Heizkreis während einer Anhebung ange-
hoben werden soll.
Für jeden Wochentag kann separat ausgewählt werden,
ob Zeit1, Zeit2, keine Zeit oder beide Zeiten für eine
Anhebung aktiv werden sollen. Wochentag überschrei-
tende Anhebungen werden jeweils bei Tageswechsel
aktiviert bzw. deaktiviert.
12
Einstellbe-
reich
N
Z1
Z2
J
00:00
...
23:59
0K
...
19K
N
Z1
Z2
J
10°C
... 15°C ...
30°C
15.0°C
... 20.0°C ...
30.0°C
00:00
...
23:59
0K
...
19K
N
Z1
Z2
J
00:00
...
23:59
0K
...
19K
N
Z1
Z2
J
