• Sich an dieser Installationsanleitung halten. Inkorrekte Installation oder Neuinstallation kann
zu elektrischem Schlag oder Brand führen.
• Die Anlage nicht ohne Genehmigung demontieren. Nichtgenehmigte Demontage kann zu
abnormalem Verhalten, Überhitzen oder Brand der Klimaanlage führen.
Bemerkung
• Die Klimaanlage an den Orten nicht installieren, an denen brennbare Gase leicht entweichen
können. Im Falle einer Entweichung kann es im Raum, in dem die zentrale Bedienungseinheit
installiert ist, zum Brand kommen.
• Die Kabel sollten der Stromversorgung der zentralen Bedienungseinheit entsprechen.
Ansonsten kann es zu elektrischem Durchschlag oder Überhitzen und anschließend zum
Brand kommen.
Systemkabelanschluss

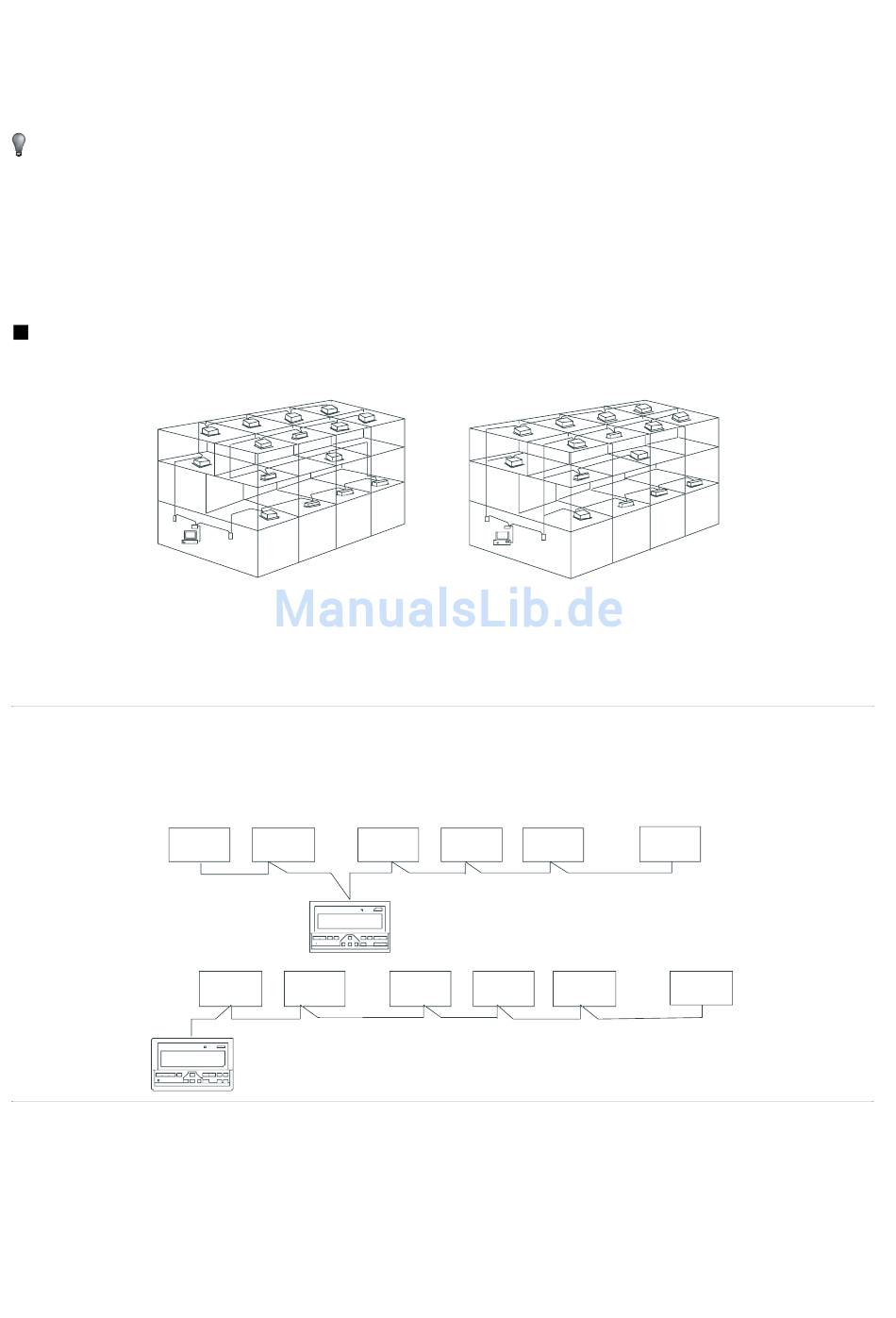

1. Verkabelungsplan zur Gestaltung eines Klimaanlagen-Netzwerkes:
2. Blockschaltbild der zentralisierten Steuerung und Überwachung der Innengeräte.
Die beiden unten dargestellten Schaltungsarten sind zulässig (an einer zentralen
Bedienungseinheit müssen 64 oder weniger Geräte angeschlossen sein):
Innen-
Schaltplan für gute
Kommunikation
Innen-
gerät
gerät
Innen-
Innen-
gerät
gerät
zentrale Bedienungseinheit
Schaltplan für schlechte
Kommunikation (nicht
empfohlen, da die Kommuni-
kation schlecht wäre)
Innen-
Innen-
Innen-
gerät
gerät
gerät
zentrale Bedienungseinheit
Innen-
Innen-
gerät
gerät
4
Innen-
gerät
Innen-
Innen-
gerät
gerät
