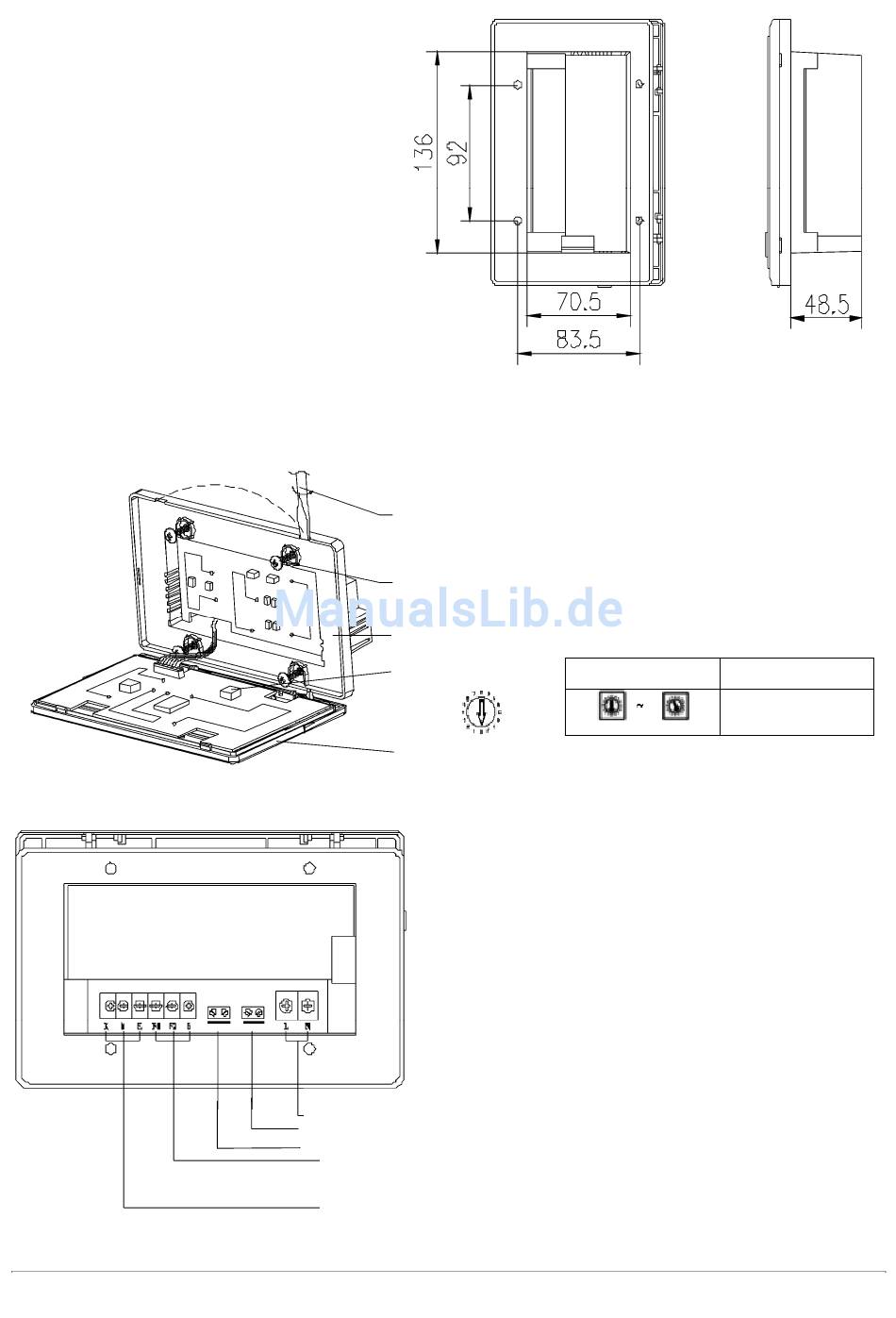

Installationsmaße:
Nach dem Schema rechts
Löcher für Befestigungsschrauben (4)
Mit Schlitzschraubendreher leicht drehen, um die
Abdeckung oben zu öffnen (in gekennzeichneten
Punkten)
Befestigungsschrauben für die zentrale
Bedienungseinheit (GB845/ST3.9*25)
Halterung
Adressbits
Abdeckung oben
Schnittstelle des Einspeisungskabels für die zentrale Bedienungseinheit
(198–242 V, 50/60 Hz)
Zwangseinschalter
NOT-AUS-Schalter
Computer-Kommunikations-Schnittstelle
Kommunikations-Schnittstelle zur Kommunikation mit der
Innen-Schnittstelle
14
Bit-Anwahl
Adressbereich
Bild 1
00 – 15
