Seite 1

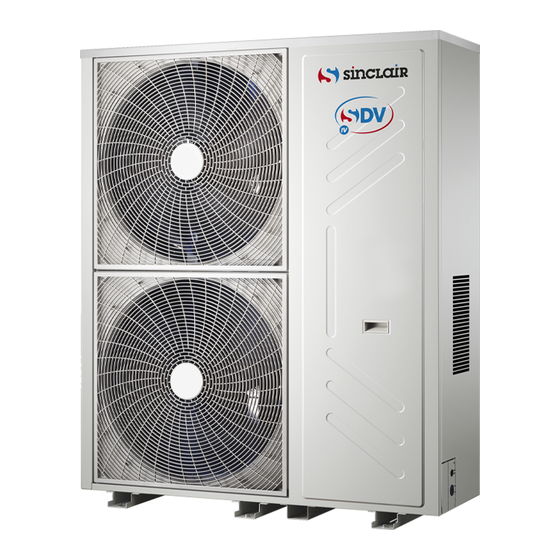

FULL DC INVERTER SYSTEMS SERVICE HANDBUCH SDV4 C O M M E R C I A L A I R C O N D I T I O N E R S S D V 4...
Seite 2
INHALTSVERZEICHNIS Teil 1 Allgemeine Informationen ........1 Teil 2 Innengeräte .............. 24 Teil 3 Außengeräte ............163 Teil 4 Installation ............. 524 Teil 5 Steuersystem ............598 Teil 6 Liste der Bauteile ..........738...
Seite 3
Teil 1 Allgemeine Informationen 1. Einleitung ................. 2 2. Modellreihe ..............12 3. Kombinationen der Außengeräte ........ 15 4. Leistungsbereich der Innengeräte ......16 5. Aussehen der Innengeräte ........... 17 6. Bezeichnung der Geräte ..........18 7. Vorgehensweise bei der Auswahl der Geräte .... 19...
Außengerät geheizt und gekühlt werden sollen. Als Beispiel seien Villen, Gaststätten, Schulen usw. erwähnt. Sinclair bietet über 40 verschiedene Modelle von Innengeräten an – verteilt auf 7 Gerätetypen. Die Leistung reicht hierbei von 2,2 kW bis 14 kW, ausreichend für Wohn- und kleinere Geschäftsräume. Unsere Systeme können auf bis zu 130 % ihrer Leistungskapazität belastet werden, wodurch ein beliebiges System je nach...
Seite 6
System) 2.1 Viele Kombinationen, weltweit höchste Leistung von 180 kW (64 HP) Das SDV4-System erreichte die weltweit höchste Leistung von 180 kW (64 HP), indem 4 Außengeräte, also die maximal mögliche Geräteanzahl, verbunden wurden. Außengeräte mit 5 unterschiedlichen Leistungsstufen stehen zur Verfügung: 25,2, 28,0, 33,5, 40,0, 45,0 kW (8, 10, 12, 14 und 16 HP). Ein System kann höchstens 64 Innengeräte umfassen.
Seite 7
Kompressor-Wirkungsgrad neuer DC-Motor mit zentralisierter Wicklung gewöhnlicher DC-Motor mit verteilter Wicklung Rotor-Drehzahl (s DC-Inverter mit kontinuierlichem Sinusausgang Der Motor nutzt einen vektorgesteuerten Wandler, um einen kontinuierlichen 180°-Sinus-Verlauf zu gewährleisten und dadurch einen gleichförmigen Lauf des Rotors sicherzustellen. Übliche Wandler weisen dagegen einen sägeförmigen Verlauf der Ausgangsspannung auf, die dem Motorlauf nicht genau entspricht, und deswegen einen geringeren Wirkungsgrad hat.
Das System nutzt ein Hochdruckgebläse für hohen statischen Druck und ein optimales Gebläsegitter für hohen externen statischen Druck zur Anpassung an unterschiedliche Installationsumgebungen. Zurzeit bietet Sinclair eine Anpassung* für externen statischen Druck von bis zu 81,8 Pa (10 mm H O) optional an.
Seite 9
Spitzentemperatur der Umgebung 10 Std. 8 Std. leiser Nachtmodus max. -10 dB (10 HP) Start Ende 2.4.2 Weitere Modi für die Außengeräte Modus mit hohem statischen Druck, Modus mit statischem Nulldruck (Standard), leiser Nachtmodus, leiser Modus, superleiser Modus und Modus mit Leistungspriorität. 2.4.3 Optimierter Luftdurchlauf durchs Gebläse, Verfahren mit erhöhtem statischen Ausgangsdruck Höherer statischer Druck und niedrigerer Druckverlust.
2.5 Hohe Zuverlässigkeit 2.5.1 Abwechslung der Betriebszyklen der Außengeräte Das SDV4-System besitzt eine intelligente Steuerung, welche die Reihenfolge der Einschaltung von mehreren Außengeräten je nach Systembelastung zyklisch variiert, die Betriebsdauer der Kompressoren gleichmäßig verteilt, und die Lebensdauer der Anlage verlängert. Beispiel: 135,0 kW (48 HP) Modell.
2.5.3 Dynamisches Gasdruck-Ausgleichsverfahren Das dynamische Gasdruck-Vektorausgleichsverfahren eliminiert die Notwendigkeit, ein Druckausgleichs- Gasrohr zu installieren. • Der aktuelle Systemdruck wird mit einem sehr genauen Drucksensor überwacht, und die ermittelten Daten werden zum Hauptgerät übertragen. • Vom Hauptgerät werden die Druckdaten zu allen Geräten übertragen, um sicherzustellen, dass alle Außengeräte denselben Druck aufweisen.
Hand matisch erkannt gesetzt werden. verbesserte und gesetzt. SDV4-Baureihe 2.6.2 Kabelmanagement Die Kabel zwischen Innen- und Außengeräten können mehrfach, sowie für eine zentralisierte Bedienung genutzt werden. Dies erleichtert die Ergänzung des bestehenden Systems mit einer zentralen Bedienungseinheit, indem diese einfach an den Außengeräten angeschlossen wird.
CCM03 Max = 64 CCM02 eingebauter Steuersystem Digital-Stromzähler 2.6.3 Einfacher Rohranschluss Für die Klimaanlage sind Gabelverteiler sowie 4-Wege-Verteilungsboxen verfügbar. Sinclair bietet die Möglichkeit an, Kühlmittelrohre und Kabel am Gerät aus vier Richtungen anzuschließen. Anschluss unter der Frontanschuss Seitenanschluss Rückenanschluss Oberfläche...
Seite 14
Frontseite linke Seite Rückseite Unterseite Einfache Installation Für das Klimatisierungssystem sind Gabelverteiler sowie 4-Wege-Verteilungsboxen verfügbar, die nach kundenspezifischen Anforderungen ausgewählt werden können.
Seite 15
Kontroll- und Füllventil Das praktische Fenster zur Kontrolle der zum künftigen Nach- Steuerelektronik ermöglicht direkte füllen mit Kühlmittel. Überwachung des Betriebszustandes am LED-Display und direkte Betätigung der FORCE COOLING-/CHECK-Taste (zwangsweise Kühlung/Kontrolle). Der Kompressor befindet sich in der Nähe der Seitenwand, und das Überwachungs-Rohrsystem ermöglicht bequeme Wartung.
Seite 19
•••• SDV4-450EA+SDV4-450EA+SDV4-450EA+SDV4-450EA Bemerkung: In einem SDV4-System kann die Gesamtleistung der Innengeräte, die an den Außengeräten angeschlossen sind, im Bereich von 50 % bis 130 % der Nennleistung der Außengeräte liegen. Wenn jedoch der Leistungsquotient einen Wert von 100 % übersteigt, liegt die Ist-Leistung jedes Innengerätes seiner...
6.1 Außengeräte SDV4 –252 E A R410A-Kühlmittel Extern-/Außengerät Kühlleistung (× 100W) Sinclair – DC-Inverter – variabel 6.2 Innengeräte SDV4 – 28 HA- B Im Gerät befindet sich ein EXV (elektronisches Expansionsventil) (nur Wandgeräte) R410A-Kühlmittel Konstruktionsklasse des Innengerätes standardmäßige 4-Wege-Kassette kompakte 4-Wege-Kassette Kanalgerät...
VORGEHENSWEISE BEI DER AUSWAHL DER GERÄTE 7.1 Einleitung 1) Modell auswählen Wählen Sie das Modell aus, und errechnen Sie die Leistung für jedes Kühlsystem nach dem unten beschriebenen Verfahren. • Während der Berechnung der Belastung für die Innengeräte die maximale Belastung der Klimaanlage je Raum oder Zone errechnen.
3) Außengerät auswählen Anhand der TABELLE DER GESAMTLEISTUNGSINDIZES FÜR DIE KOMBINATIONEN DER INNENGERÄTE ermitteln Sie die notwendige Leistung. Die erlaubten Kombinationen befinden sich in der TABELLE DER KOMBINATIONEN DER AUSSENGERÄTE. Im Allgemeinen kann das Innengerät wie folgt ausgewählt werden, obwohl es ratsam ist, auch den Standort, die Zone und die Verwendung des Raumes zu berücksichtigen.
Seite 25
4) Tatsächliche Leistung festlegen Benutzen Sie die LEISTUNGSTABELLEN DER AUSSENGERÄTE Die richtige Tabelle gemäß dem Modell des Außengerätes und dem Kombinationsquotienten bestimmen. Die Tabelle für die jeweilige Innen- und Außentemperatur benutzen, und die Leistung des Außengerätes und die Leistungsaufnahme finden. Die Leistung (Leistungsaufnahme) eines einzelnen Innengerätes kann wie folgt errechnet werden: IUC=OUC ×...
Ergebnis: Da der Quotient im Bereich von 50–130% liegt, ist dies die "richtige" Wahl. c) Realistische Funktionsdaten mit einer Innengerätekombination • Errechnen Sie die Kühlleistung des Innengerätes (SDV4-280EA) für eine Kombination von 92% 26,65 kW ← 90% (Innentemperatur: WB 20 °C, Außentemperatur: DB 35 °C) 29,61 kW ←...
Seite 27
4) Schlussfolgerungen Im Allgemeinen liefert das soeben dargestellte Verfahren akzeptable Ergebnisse und die Berechnung kann abgeschlossen werden. Bei Bedarf, kann das oben beschriebene Verfahren zur Ergebnisverbesserung wiederholt werden. Bemerkung: In diesem Beispiel wird der andere Leistungsmodifizierungsindex nicht berücksichtigt und als gleich 1,0 angenommen.
Merkmale Niedriges Betriebsgeräusch – aerodynamische Bauweise für flüsterleisen Betrieb und Kundenkomfort – sorgt für natürliches und komfortables Klima Wirkungsvolle Kühlung – gleichmäßige und schnelle Kühlung für große Räume Modernes 3D-Wendel-Gebläse – reduziert den Luftwiderstand – unterbrechungsfreier Luftstrom – gleichmäßige Verteilung des Luftstroms am Wärmetauscher Ausbesserungen für einfache Installation und Wartung –...
Betriebsraum 1) Ausreichend Platz für Installation und Wartung vorsehen. 2) Horizontale Decke, deren Konstruktion das Gewicht des Innengerätes tragen kann. 3) Luftauslass und Lufteinlass sind nicht blockiert, und der Einfluss der Umgebungsluftströmung ist gering. 4) Die Luft kann im ganzen Raum strömen. 5) Die Kühlmittel- und Wasserablaufrohre können einfach angeschlossen werden.
33,4 23,4 SDV4-36CA 41,5 35,6 28,8 SDV4-45CA 41,5 35,6 28,8 10.3 Schalldruckpegel im Oktavband SDV4-22CA, SDV4-28CA SDV4-36CA, SDV4-45CA Hörbarkeitsgrenzen Hörbarkeitsgrenzen des beständigen des beständigen weißen Geräusches weißen Geräusches Frequenz der Mitte des Oktavbandes (Hz) Frequenz der Mitte des Oktavbandes (Hz)
Merkmale Niedriges Betriebsgeräusch – aerodynamische Bauweise für flüsterleisen Betrieb – sorgt für natürliches und komfortables Klima Wirkungsvolle Kühlung – gleichmäßige und schnelle Kühlung für große Räume 4-Wege-Luftauslass Überdurchschnittliche Leistung, höherer Wirkungsgrad und niedrigerer Geräuschpegel. – Verdampferaufbau und optimierter Luftstrom garantieren optimale Leistung. Modernes 3D-Wendel-Gebläse –...
Seite 46
Ultradünner Gerätekörper für einfache Installation und Wartung: 2,8~8,0 kW: 230 mm, 9,0~14 kW: 300 mm. Ultradünner Gerätekörper Blenden in folgenden Farben erhältlich: weiß, grau, blau, schwarz weiß (Standard) schwarz (Option) grau (Option) blau (Option) (10) Steuerung des Luftstromes über einstellbare Lamellen 1) Zusatzmotor zur Lamellensteuerung (Ein einziger Motor steuert zwei Lamellen), sowie zur Steuerung des Lamellenabstandes.
Seite 47
(15) Die für den seitlichen Luftauslass bereitgestellten Öffnungen ermöglichen es, eine Luftleitung an jeder der vier Seiten anzuschließen und einen benachbarten kleinen Raum mit Luft zu versorgen. zum Anschluss der Luftleitung (16) Optimierte Bauweise, kleinere Steuerung, Platzeinsparung und einfacherer Anschluss –...
Φ 75 Öffnung zur Frischluftzufuhr Halterung Sechskantmutter zum Ausgleich Decke Platte (Decken- untersicht) Ablaufrohr Körper Schutzabdeckung der Elektronik Modell Innengerät A (mm) B (mm) C (mm) D (mm) Φ 9,5 Φ 15,9 SDV4-56C4A, SDV4-71C4A, SDV4-80C4A Φ 9,5 Φ 15,9 SDV4-90C4A, SDV4-100C4A, SDV4-112C4A, SDV4-140C4A...
M (mittel) L (niedrig) SDV4-56C4A SDV4-71C4A SDV4-80C4A SV4-90C4A SDV4-100C4A SDV4-112C4A SDV4-140C4A 10.3 Geräuschpegel im Oktavband SDV4-56C4A SDV4-71C4A, SDV4-80C4A Hörbarkeitsgrenzen Hörbarkeitsgrenzen des beständigen des beständigen weißen Geräusches weißen Geräusches Frequenz der Mitte des Oktavbandes (Hz) Frequenz der Mitte des Oktavbandes (Hz)
Seite 66
SDV4-80C4A, SDV4-90C4A, SDV4-112C4A SDV4-140C4A Hörbarkeitsgrenzen Hörbarkeitsgrenzen des beständigen des beständigen weißen Geräusches weißen Geräusches Frequenz der Mitte des Oktavbandes (Hz) Frequenz der Mitte des Oktavbandes (Hz)
11. Zubehörteile Bezeichnung Stückzahl Abbildung Zweck Muss an den Kunden geliefert Installationsanleitung Innengerät — werden Zur thermischen Isolation von Isolierummantelung Rohrverbindungen Zur Überprüfung der Geräteposition Installations-Papierschablone und Vorbereitung der Installation Zur Überprüfung der Position Installationsprüfer (Bestandteil der Installations- schablone) Befestigungsschraube für die Zur Befestigung der Papierschablone Papierschablone...
Merkmale 1.1 Kompakte Größen 1.1.1 Diese Modelle mit einer Bauhöhe von nur 210 mm (Modelle 2,2kW~5,6kW) oder 270 mm (Modelle 7,1kW~14,0 kW) können in Räumen installiert werden, bei denen der Abstand zwischen Decke und Deckenverkleidung nur 240~300 mm beträgt. min. 5 mm 210 mm oder 270 mm Deckenverkleidung...
1.5.5 Eingebaute Entwässerungspumpe als Standard – Als Standardzubehör ist eine Entwässerungspumpe mit einer Kapazität von 750 mm eingebaut. Deckenuntersicht Pumpe 1.6 Flexible Bedienung und bequeme Wartung 1.6.1 Das Kabel-Fernbediengerät KJR-12B (FOLLOW ME) wird als Standard und die drahtlose Fernbedienung R05 als Option geliefert.
Abmessungen Außenmaße und Größe der Luftauslassöffnung Größe der Lufteinlassöffnung Luftfilter Position des alternativen unteren Lufteinlasses Luftfilter Steuerelektronikkasten Maße der Montagehalter Steuerelektronikkasten...
Seite 75
Außenmaße Größe der Lufteinlassöffnung MODELL (SDV4-**DA) 22~36 45~56 1010 1010 80~112 1140 1230 1200 1290 Größe der Lufteinlassöffnung Maße der Montagehalter MODELL (SDV4-**DA) 22~36 45~56 80~112 1035 1180 1094 1240 Bemerkung: Der Durchmesser der Öffnung zur Frischluftzufuhr beträgt Φ125 mm.
Betriebsraum • Platz genug für Installation und Wartung. • Horizontale Decke, deren Konstruktion das Gewicht des Innengerätes tragen kann. • Luftauslass und Lufteinlass sind nicht blockiert, und der Einfluss der Umgebungsluftströmung ist gering. • Die Luft kann im ganzen Raum strömen. •...
Der externe statische Druck im Falle vom 22-Typ beim Luftdurchfluss von 530 m /Std und bei hoher „Hi“ Gebläsedrehzahl beträgt also 10 Pa. Falls 20 Pa benötigt werden, steht der Luftdurchfluss auf „SH“. SDV4-22DA, SDV4-28DA, SDV4-36DA SDV4-45DA, SDV4-56DA Luftdurchfluss (m...
Seite 80
Luftleitungen für Luftzuführung und Luftausblasen am Gerät angeschlossen sind, um hochtemperatur- bedingte Schäden am Motor/Verdampfer zu verhindern. • Beispiel: Für das Modell SDV4-140DA ist bei hoher Gebläsedrehzahl eine Luftleitung mit einem Widerstand von min. 10 Pa anzuschließen. Bei der Turbo- (SH) Drehzahleinstellung sollte die Luftleitung einen Widerstand von mindestens 20 Pa aufweisen.
45,4 39,8 SDV4-90DA 45,4 39,8 SDV4-112DA 48,0 41,9 SDV4-140DA 47,7 43,2 10.3 Schalldruckpegel im Oktavband SDV4-36DA SDV4-22DA, SDV4-28DA Hörbarkeitsgrenzen Hörbarkeitsgrenzen des beständigen des beständigen weißen Geräusches weißen Geräusches Frequenz der Mitte des Oktavbandes (Hz) Frequenz der Mitte des Oktavbandes (Hz)
Seite 91
S D V 4 - 7 1 D A SDV4-45DA, SDV4-56DA Hörbarkeitsgrenzen Hörbarkeitsgrenzen des beständigen des beständigen weißen Geräusches weißen Geräusches Frequenz der Mitte des Oktavbandes (Hz) Frequenz der Mitte des Oktavbandes (Hz) SDV4-80DA, SDV4-90DA SD V 4 - 1 1 2 D A Hörbarkeitsgrenzen...
11. Zubehörteile 11.1 Standardzubehör Bezeichnung Stückzahl Abbildung Verwendung Installationsanleitung Wärmeisoliermaterial für Rohre Wärmeisolation Klebeband zur Abdichtung zum Anschluss des Ablaufrohres Kabel-Steuergerät Bei dem am Ende der Kommunikationssammelschiene angeschlossenen Innengerät sollte Abschlusswiderstand ein Abschlusswiderstand zwischen den P- und Q-Kontakten angeschlossen sein. Anschluss des Wasserablaufes zum Wasserablauf Befestigung des Ablaufschlauches...
Merkmale 1.1 Der hohe statische Luftdruck ermöglicht eine flexible Geräteanordnung und Luftstromverteilung 1.1.1 Der externe statische Druck des Innengerätes kann einen Wert von bis zu 196 Pa (Modelle 71~160) (220 Pa für das Modell 20 kW und höhere Modelle) aufweisen, was den Einsatz von langen Luftleitungen für flexible Anwendungen ermöglicht, sodass die kalte Luft in jede Ecke des Innenraumes verteilt werden kann, auch wenn der Raum eine sehr hohe Decke hat.
Seite 95
1.5.1 Das elektronische Expansionsventil (EXV) ist innerhalb des Gerätes eingebaut (Modelle 71~160), es muss nicht extra angeschlossen werden. 1.5.2 Standardfilter mit Alu-Rahmen, der von unten einfach herausgenommen werden kann. 1.5.3 Die Saugkammer wird als Standardzubehör mitgeliefert. 1.5.4 Standardflansch zum Anschließen von Saug-/Auslassluftkanal. 1.5.5 Entwässerungspumpe als Option * (für Modelle 71~160).
Abmessungen SDV4-200DHA, SDV4-250DHA, SDV4-280DHA Front-, Drauf- und Rückansicht 1121 Ein- und Ausgänge für Kommunikationskabel des Innen- und Außengerätes 4-12*25 Öffnungen für ausgeblasene Luft lange Einhängeschrauben (Gewindestangen) 1443 Elektronikkasten Luftleitungsflansch für den Luftauslass 4-Φ10 Einhängeschraube (vor Ort konfiguriert) Kühlmittelrohranschluss mit Luftleitungsflansch für aufgeweitetem Stutzen Φ9,52 (3/8)
Seite 98
Schlüsselpunkte bei der Installation der Modelle 200, 250, 280: Die Anlage verfügt über zwei Sätze elektronischer Expansionsventile, sowie zwei Rohrgruppen (Gas/Flüssigkeit). Die beiden Gasrohre und die beiden Flüssigkeitsrohre sind mit den mitgelieferten Abzweigern BY101N1 zu verbinden. Ein Abzweigersatz enthält je 1 Abzweiger für Gas und 1 Abzweiger für Flüssigkeit. Überprüfen Sie die mitgelieferten Zubehörteile, und folgen Sie während der Installation des Innengerätes und der Rohrleitung den Anweisungen.
Betriebsraum • Platz genug für Installation und Wartung. • Horizontale Decke, deren Konstruktion das Gewicht des Innengerätes tragen kann. • Luftauslass und Lufteinlass müssen frei bleiben, Umgebungsluftströmung muss möglichst gering sein. • Die Luft muss im ganzen Raum frei strömen können. •...
/Std und bei niedriger „Lo“ Gebläsedrehzahl beträgt also 90 Pa. Dem Luftdurchfluss von 2117??? m /Std beim externen statischen Druck von 90 Pa entspricht die hohe „Hi“ Gebläsedrehzahl. SDV4-200DHA, SDV4-250DHA SDV4-280DHA hohe Drehzahl (Hi) hohe Drehzahl (Hi) mittlere Drehzahl (Med)
Auslass Saugung Innengerät Luftleitung Luftleitung 1,4 m Mikrofon 10.2 Testergebnisse Geräuschpegel bei 3 Gebläsedrehzahlen (dB(A)) Modell H (hoch) M (mittel) L (niedrig) SDV4-200DHA SDV4-250DHA SDV4-280DHA 10.3 Geräuschpegel im Oktavband Hörbarkeitsgrenzen des beständigen weißen Geräusches Frequenz der Mitte des Oktavbandes (Hz)
11. Zubehörteile 11.1 Standardzubehör Bezeichnung Stückzahl Abbildung Verwendung Installationsanleitung Wärmeisoliermaterial für Rohre Wärmeisolation Klebeband zur Abdichtung zum Anschluss des Ablaufrohres 1 Abzweiger für Flüssigkeit und Abzweigsatz (für das Model 200 1 Abzweiger für Gas und höhere Modelle) Zur Verbindung zweier Kreisläufe Code: 201609891015 des Innengerätes zu einem System.
6,5 m lass Bedienung über Kabel- und Zentralfernbedienung möglich. Hohe Leistung und hoher Wirkungsgrad beim Kühlen/Heizen. Verbesserte Luftzufuhr, welche homogene Bedingungen im zu klimatisierenden Raum sicherstellt. Kann in alle Sinclair SDV-Systeme einbezogen werden. Beispiel für die Installation: Außengeräte Innen- Innen- gerät gerät...
Installationshinweise Ausreichend Platz für Installation und Wartung sicherstellen. Wartungsraum Mindestneigung des Ablauf- rohres von 1/100 sicherstellen. Wartungsraum Kontrollöffnung 600 mm x 600 mm Kontrollöffnung Rohrleitungsschema Motor Motor Gebläse Überwurfmutter Überwurfmutter Gasseite elektronisches Expansionsventil Überwurfmutter Flüssigkeitsseite Wärmetauscher Überwurfmutter Flüssigkeitsseite elektronisches Expansionsventil...
/Std und bei niedriger „Lo“ Gebläsedrehzahl beträgt also 185 Pa. Dem Luftdurchfluss von 1700 m /Std beim externen statischen Druck von 185 Pa entspricht die hohe „Hi“ Gebläsedrehzahl. SDV4-125DFA SDV4-140DFA SDV4-200DFA hohe Drehzahl (Hi) hohe Drehzahl (Hi) mittlere Drehzahl (Med)
Leistungstabellen 8.1 SDV4-125DFA TC: Gesamtleistung SC: praktische Leistung WB: Nassthermometer DB: Trockenthermometer Kühlen AUSSENTEMPERATUR Innen- 20 °CC DB 24 °C DB 27 °C DB 33 °C DB 38 °C DB 43 °C DB temperatur 15 °C WB 18 °C WB 19 °C WB...
Seite 124
8.2 SDV4-140DFA TC: Gesamtleistung SC: praktische Leistung WB: Nassthermometer DB: Trockenthermometer Kühlen AUSSENTEMPERATUR Innen- 20 °CC DB 24 °C DB 27 °C DB 33 °C DB 38 °C DB 43 °C DB temperatur 15 °C WB 18 °C WB 19 °C WB 24 °C WB...
Seite 125
8.3 SDV4-200DFA TC: Gesamtleistung SC: praktische Leistung WB: Nassthermometer DB: Trockenthermometer Kühlen AUSSENTEMPERATUR Innen- 20 °C DB 24 °C DB 27 °C DB 33 °C DB 38 °C DB 43 °C DB temperatur 15 °C WB 18 °C WB 19 °C WB 24 °C WB...
Seite 126
8.4 SDV4-250DFA TC: Gesamtleistung SC: praktische Leistung WB: Nassthermometer DB: Trockenthermometer Kühlen AUSSENTEMPERATUR Innen- 20 °CC DB 24 °C DB 27 °C DB 33 °C DB 38 °C DB 43 °C DB temperatur 15 °C WB 18 °C WB 19 °C WB 24 °C WB...
Seite 127
8.5 SDV4-280DFA TC: Gesamtleistung SC: praktische Leistung WB: Nassthermometer DB: Trockenthermometer Kühlen AUSSENTEMPERATUR Innen- 20 °CC DB 24 °C DB 27 °C DB 33 °C DB 38 °C DB 43 °C DB temperatur 15 °C WB 18 °C WB 19 °C WB 24 °C WB...
Merkmale 1.1 Rahmen mit LED-Display Der Frontrahmen und der Displayrahmen werden in verschiedenen Farben geliefert: Der Große ist weiß-braun, der Kleine ist blau-braun. Auf Kundenwunsch sind natürlich auch andere Farben lieferbar. 1.2 Bequeme Installation 1.2.1 Die Deckenvariante kann, auch bei sehr niedrigen Decken, einfach in einer Zimmerecke installiert werden 1.2.2 Dann hilfreich, wenn die Klimaanlage in der Mitte der Decke z.
Betriebsraum >600mm Wand Rohrleitungsanschluss Links/rechts einen Mindestabstand von 600 mm zwischen Gerät und Wand einhalten. Luftauslass Wand 600mm Damit die Luft ungehindert durchströmen kann, darauf achten, dass ein Mindestabstand von 600 mm zwischen Luftauslass und Wand eingehalten wird. Decke/Deckenuntersicht > 20 Luftauslass Erfolgt die Installation in senkrechter Lage, ist ein Mindestabstand von 20 mm zwischen der Geräte-Rückseite und der Wand einzuhalten.
9.2. Bodeninstallation Luftgeschwindigkeit Temperatur 10. Schalldruckpegel 10.1 Testbedingungen Fußbodeninstallation Deckeninstallation Mikrofon Mikrofon Bemerkung: 1. Während des regulären Betriebs sind diese Werte durch den Einfluss der Umgebungsfaktoren für gewöhnlich etwas höher. 2. Dieser Umrechnungswert gilt für einen reflexionsfreien Raum, 1 m vor dem Gerät in einer Höhe von 1,5 m gemessen.
SDV4-36FA SDV4-45FA SDV4-56FA SDV4-71FA SDV4-80FA SDV4-90FA SDV4-112FA SDV4-140FA 10.3 Schalldruckpegel im Oktavband SDV4-36FA SDV4-45FA, SDV4-56FA, SDV4-71FA Hörbarkeitsgrenzen Hörbarkeitsgrenzen des beständigen des beständigen weißen Geräusches weißen Geräusches Frequenz der Mitte des Oktavbandes (Hz) Frequenz der Mitte des Oktavbandes (Hz) SDV4-80FA, SDV4-90FA SDV4-112FA, SDV4-140FA Hörbarkeitsgrenzen...
Merkmale 1.1 Neuartige Konstruktion des Gehäuses mit LED-Display 1.2 Anschluss der Kälteleitungen 1.2.1 Es gibt mehrere Möglichkeiten für die Installation der Rohrleitung. Die Kälteanschlüsse befinden sich auf der LINKEN Seite des Gerätes (bei Ansicht von Vorne) und können wahlweise Rechts, Links oder Hinten aus dem Gerät geführt werden.
Abmessungen Außenmaße und Maße der Luftauslassöffnung SDV4-22HA-B, SDV4-28HA-B, SDV4-36HA-B Grundlegende Maße: • äußere Länge: 915 mm, Höhe: 290 mm, Tiefe: 230 mm • Filterlänge: 663 mm • Gasrohr: Ф1/2" (Ф12,7 mm), (Länge: ca. 468 mm, 11-1/8") • Flüssigkeitsrohr: Ф1/4" (Ф6,35 mm), (Länge: ca. 550 mm, 21-1/4") Außenmaße und Maße der Luftauslassöffnung SDV4-45HA-B, SDV4-56HA-B...
M (mittel) L (niedrig) SDV4-22HA-B SDV4-28HA-B SDV4-36HA-B SDV4-45HA-B SDV4-56HA-B 9.3 Schalldruckpegel im Oktavband SDV4-45HA-B, SDV4-56HA-B SDV4-22HA-B, SDV4-28HA-B, SDV4-36HA-B Hörbarkeitsgrenzen Hörbarkeitsgrenzen des beständigen des beständigen weißen Geräusches weißen Geräusches Frequenz der Mitte des Oktavbandes (Hz) Frequenz der Mitte des Oktavbandes (Hz)
10. Zubehörteile 10.1 Standardzubehör Bezeichnung Stückzahl Abbildung Beschreibung Installationsanleitung Wärmeisoliermaterial für Rohre Wärmeisolation Fernbedienung AAA alkalische Batterie Halterung für die Fernbedienung zur Aufbewahrung der Fernbedienung Gebrauchsanleitung für die — Fernbedienung Befestigungsschraube (ST2.9 10- zur Befestigung der Halterung für die C-H) Fernbedienung Installationsfeder Befestigung des Wasserablaufes...
Seite 172
4. Maße der Verbindungsrohre zwischen dem Außengerät und dem Anschluss des ersten Rohrverteilers, wenn die max. äquivalente Rohrlänge unter dem Wert von 90 m liegt. 5. Änderungen der oben angegebenen Daten auf Grund künftiger Qualitäts- und Leistungsverbesserungen vorbehalten. * Nicht-modulare Geräte (SDV4-xxEAi): Standardmäßig werden Höhendifferenzen über 50 m nicht unterstützt, auf Kundenwunsch ist jedoch eine Anpassung möglich.
Seite 174
4. Maße der Verbindungsrohre zwischen dem Außengerät und dem Anschluss des ersten Rohrverteilers, wenn die max. äquivalente Rohrlänge unter dem Wert von 90 m liegt. 5. Änderungen der oben angegebenen Daten auf Grund künftiger Qualitäts- und Leistungsverbesserungen vorbehalten. * Nicht-modulare Geräte (SDV4-xxEAi): Standardmäßig werden Höhendifferenzen über 50 m nicht unterstützt, auf Kundenwunsch ist jedoch eine Anpassung möglich.
Seite 176
4. Maße der Verbindungsrohre zwischen dem Außengerät und dem Anschluss des ersten Rohrverteilers, wenn die max. äquivalente Rohrlänge unter dem Wert von 90 m liegt. 5. Änderungen der oben angegebenen Daten auf Grund künftiger Qualitäts- und Leistungsverbesserungen vorbehalten. * Nicht-modulare Geräte (SDV4-xxEAi): Standardmäßig werden Höhendifferenzen über 50 m nicht unterstützt, auf Kundenwunsch ist jedoch eine Anpassung möglich.
Seite 182
Beschreibung der Ventile der kombinierbaren Außengeräte: Flüssigkeitsseite (Durchmesser des angeschlossenen Rohres Φ15,9) Anschluss für Messgerät Druck messen/Kältemittel nachfüllen Ölausgleichseinrichtung Zum Parallelanschluss von Modulargeräten Gasseite (Durchmesser des angeschlossenen Rohres Φ31,8)
Seite 183
SDV4-530EAi, SDV4-560EAi (18HP/20HP) Maße: SDV4-530EAi, SDV4-560EAi 1400 mm 1960 mm 700 mm 800 mm 700 mm...
2.3 Beschreibung der Ventile des nichtkombinierbaren Außengerätes SDV4-252EAi TO SDV4-450EAi (8, 10, 12, 14, 16 HP) (1) Anschluss für Flüssigkeitsrohr (Zubehör, vor Ort installieren) (2) Anschluss für Gasrohr (3) Anschluss für Manometer (4) Niederdruck-Kugelventil SDV4-530EAi, SDV4-560EAi 18, 20 HP gasseitiges Kugelventil...
Serviceraum für kleines Außengerät • Installation eines einzelnen Gerätes (Wand oder anderes Hindernis) Luftzufuhr >300 Wartungsplatz Luftzufuhr >600 ausgeblasene Luft • Parallelanschluss von zwei oder mehreren Geräten >300 >600 >2000 • Parallelanschluss Frontseite gegen Rückseite >2000 >500 >3000 >3000 >300 Befestigung mit Schrauben Wartungsplatz für Modulargeräte siehe Teil 4 Kapitel 2.2.6.
Seite 189
Außengeräte stehen, dann wird das EXV zunächst geschlossen und dann mit einem Impuls in den Bereitschaftszustand geöffnet. 4) 8HP/10HP/12HP SDV4 haben je ein EXV; 14/16HP SDV4 haben ein Paar EXV SV1: Unterbricht den Kältemittelfluss zwischen den Außengeräten im Rahmen einer Kombination.
(3×0,5 mm 3×4,0 mm Verteilerdose Stromversorgung zu CCM zum weiteren Innengerät Strom- versorgung 3×1,0 mm Innengerät Innengerät Innengerät Nur für das Gerät SDV4-120EA Einphasen-Innengerät Display- tafel Kabel- Fernbedienung Stromversorgung Innengerät Kommunikationsbus Die unterbrochene Linie Kommunikationsbus 220-240 V~ 50 Hz zum Zentralcontroller markiert die Option Kabel- zum Außengerät...
Seite 197
SDV4-140EA, SDV4-160EA Stromversorgung (380–415V~ 50 Hz) Stromversorgung (220–240V~ 50 Hz) 3N Phasen 1 Phase Sicherungsschalte Sicherungsschalter Stromversorgungskabel Stromversorgungskabel Verteilerdose (Innengeräte) (Außengerät) Bei Bedarf kann ein Zentral- controller (CCM) nachgekauft werden (mit unterbrochener Linie gekennzeichnet). Innen- Außen- Innen- Innen- gerät gerät gerät...
6.2 Außenverkabelung für kombinierbare Außengeräte a) Klemmleiste des Außengerätes Klemmen für einen CCM02- Kommunikationskabel Kommunikations- Kommunikations- Controller und einen digitalen zur Verbindung der kabel für einen kabel für 380~415V, 50Hz, 3N Stromzähler (für vernetzte Außengeräte Zentralcontroller Innengeräte Buchungssystem) b) Verkabelung zwischen dem Innen- und Außengerät Stromversorgung (380-415 V 3N~ 50/60 Hz) Verteilerdose Außengerät (Slave)
6.3 Außenverkabelung für nichtkombinierbare Außengeräte a) Klemmleiste des Außengerätes Signalkabel Kommunikationskabel 380~415V, 3N~, 50Hz Innengerät Klemmen für einen CCM02-Controller und einen digitalen Stromzähler (für vernetzte Buchungssystem) b) Verkabelung zwischen dem Innen- und Außengerät Stromversorgung (380-415 V 3N~ 50/60 Hz) Kommunikations- Außengerät (Master) kabel Signalkabel zwischen Innen-/Außengerät...
Posten Versorgungsleiters (mm Sicherungsschalter (A) Strom- Stromschutz- Metallleiter mit Kunststoffisolation versorgung schalter Modell Parameter Erdleiter Nennstrom Absicherung SDV4-252EAi SDV4-280EAi 4×16 mm (29 m) SDV4-335EAi 4×25 mm (46 m) 380V~415 V, 4×35 mm (78 m) 100 mA, SDV4-400EAi 3N~ 50 Hz 1×16 mm...
Seite 201
Die Stromversorgungskabel sind das im Verteilungskasten angeschlossene Hauptkabel (a) und das zwischen dem Verteilungskasten und dem Nebenverteiler befindliche Kabel (b). Wählen Sie die Leiterquerschnitte gemäß den folgenden Anforderungen aus. 4 Leiterquerschnitte des Hauptkabels (a): Hängen von der Gesamtleistung der Außengeräte und der folgenden Tabelle ab. Beispiel: Im System: (8 HP ×...
Geräuschpegel 9.1 Geräuschpegel der kleinen Außengeräte Außengerät Mikrofon 1,0 m 1,0 m Geräuschpegel dB(A) Modell hohe Drehzahl niedrige Drehzahl SDV4-105EA(-3) SDV4-120EA SDV4-140EA SDV4-160EA...
10. Leistung des Gebläses SDV4-252EA,SDV4-252EAi, SDV4-280EA, SDV4-280EAi Grafische Darstellung des statischen Druckverlaufes in Abhängigkeit vom Luftdurchfluss 10500 10700 10900 11100 11300 11500 11700 1190012000 Luftdurchfluss (m /Std) SDV4-335EA, SDV4-400EA, SDV4-450EA, SDV4-335EAi, SDV4-400EAi, SDV4-450EAi Grafische Darstellung des statischen Druckverlaufes in Abhängigkeit vom Luftdurchfluss...
Seite 467
SDV4-530EAi, SDV4-560EAi (18/20HP) Grafische Darstellung des statischen Druckverlaufes in Abhängigkeit vom Luftdurchfluss Luftdurchfluss (m /Std)
11.2 Kombinierbare und nichtkombinierbare Außengeräte Kühlung Heizung Innentemperatur (°C WB) Innentemperatur (°C WB) relative Luftfeuchte im Außentemperatur Innentemperatur Raum -5 °C ~ 48 °C 17 °C ~ 32 °C unter 80 % Kühlmodus -20 °C ~ 21 °C 15 °C ~ 30 °C —...
12. Funktionsteile und Sicherheitseinrichtungen 12.1 Kleine Außengeräte Symbol Bezeichnung SDV4-105EA SDV4-105EA-3 SDV4-120EA SDV4-140EA SDV4-160EA Kompressor mit TNB306FPGMC E405DHD-38D2G TNB306FPGM E405DHD-38D2G ANB42FBEMT DC-Inverter Kompressor Kurbelkastenerhitzer DJRD-390A-1500-25W DJRD-520A-1300-33W DJRD-516A-1500-30W Gebläsemotor Modell YDK100-6A YDK250-6E WZDK100-38G YDK100-6A (×2) YDK100-6A (×2) Motor Sicherheits- thermostat Hochdruckschalter AUS: 44 (±1) kg/cm...
Seite 471
12.2 Kombinierbare und nichtkombinierbare Außengeräte Position Symbol Bezeichnung SDV4-252EA SDV4-280EA SDV4-335EA Inverter Kompressor mit Inverter E405DHD-36D2Y E405DHD-36D2Y E405DHD-36D2Y FIX1 Kompressor mit Festdrehzahl E605DH-59D2Y E655DH-59D2Y E655DH-59D2Y Kompressor- Ansprechtemperatur 160±5 °C Kompressor Überlastschutz Ansprechstrom -- / 62 A -- / 68 A...
Seite 472
Position Symbol Bezeichnung SDV4-252EAi SDV4-280EAi SDV4-335EAi Inverter Kompressor mit Inverter E405DHD-36D2YG E405DHD-36D2Y E405DHD-36D2YG FIX1 Kompressor mit Festdrehzahl E605DH-59D2YG E605DH-59D2YG E605DH-59D2YG Kompressor- Ansprechtemperatur 120 °C Kompressor Überlastschutz Ansprechstrom -- / 62 A -- / 62 A -- / 62 A (OLP) Kurbelkastenerhitzer DJRD-520A-1500-27.6W ×2...
Seite 473
Position Symbol Bezeichnung SDV4-530EAi SDV4-560EAi Inverter Kompressor mit Inverter E405DHD-38D2YG E405DHD-38D2YG FIX1 Kompressor mit Festdrehzahl E605DH-59D2YG E605DH-59D2YG FIX2 Kompressor mit Festdrehzahl E605DH-59D2YG E605DH-59D2YG Kompressor Motor und FIX3 Kompressor mit Festdrehzahl E605DH-59D2YG E605DH-59D2YG Sicherheits- einrichtungen Kompressor- Ansprechtemperatur 120 °C Überlastschutz Ansprechstrom...
90° Kniestück Rohranschluss Anschlussrohr zum flüssigkeitsseitigen Anschluss Installationsanleitung für Abzweigerrohr zum Innengerät 13.2 Sonderzubehör Sonderzubehör Modellbezeichnung Funktion SDV4-HW02N1 Abzweiger (refnet) für die SDV4-HW03N1 Außengeräte SDV4-HW04N1 SDV4-HN01 Verteilt das Kühlmittel in die Innengeräte und verbindet die Außengeräte. SDV4-HN02 Abzweiger (refnet) für die SDV4-HN03 Innengeräte...
14. Probleme lösen 14.1 Probleme, die mit der Fernbedienung zusammenhängen Bevor Sie technische Hilfe oder Reparatur anfordern, überprüfen Sie bitte die folgenden Punkte: Symptome Ursachen Lösungen Die Gebläsedrehzahl kann nicht Stellen Sie fest, ob der automatische Wenn die AUTO-Betriebsart gesetzt ist, verändert werden.
14.2 Fehlercode am Innengerät (1) Für 4-Wege-Kassettengerät (neue Bauweise): Notbedienungstaste Sensor für das IR-Signal aus der Fernbedienung Betriebs-Anzeige Zeitgeber- Alarm-Anzeige (Operation) Anzeige (Timer) PRE-DEF-Anzeige (Modelle mit Kühlung und Heizung) oder Gebläsemodus-Anzeige (FAN) (Modelle nur mit Kühlung) Fehler Operation Timer DEF/FAN Alarm Code Kommunikationsfehler zwischen...
(3) Für andere Innengerätetype: Sensor für das IR-Signal aus der Fernbedienung Notbedienungstaste Operation-Anzeige Timer-Anzeige (Betrieb) Alarm-Anzeige (Zeitgeber) PRE-DEF-Anzeige (Modelle mit Kühlung und Heizung) oder Gebläsemodus-Anzeige (FAN) (Modelle nur mit Kühlung) Zustand im Display Fehler Keine Anzeige leuchtet Bereitschaft Operation-Anzeige (Betrieb) leuchtet PRE./DEF.-Anzeige leuchtet Schutz gegen Kaltluftströmung/Enteisung Timer-Anzeige (Zeitgeber) leuchtet...
Kommunikationsfehler zwischen Innen-/Außengerät Kommunikationsfehler zwischen Innen-/Außengerät Kurzschluss oder Unterbrechung Kommunikationskabel überprüfen vorhanden der Leiter P, Q oder E (normalerweise wird der Widerstand (Kommunikationskabel) zwischen P, Q und E gemessen). Duplizier-Adresscode des Innengerätes Kommunikationskabel falsch Einige Innengeräte sind nicht unter Spannung angeschlossen (dies verursacht (Anzahl der Innengeräte reduziert) den E2-Fehler und...
Seite 479
Bemerkung: Wenn die MANUAL-Taste an der Tafel des Innengerätes gedrückt und für 5 Sekunden gehalten wird, so wird der Adresscode des Innengerätes angezeigt (im Binärcode für LED-Tafel). Alle Adresscodes überprüfen! Wenn die MANUAL-Taste an der Tafel des Innengerätes gedrückt und für 10 Sekunden gehalten wird, so wird der Leistungscode angezeigt (in Pferdestärken –...
Seite 480
Temperaturfühlerfehler des Innengerätes Fehler des Temperaturfühlers des Innengerätes Gelockerter oder unterbrochener Gelockerten Leiter erneut vorhanden Leiter zwischen dem T1-, T2- oder anschließen und überprüfen, ob T2B-Fühler und der Hauptplatine der Anschluss zuverlässig ist. vorhanden Der Temperaturfühler ist Temperaturfühler austauschen. kurzgeschlossen oder beschädigt. Den Baustein nochmals Baustein fehlerhaft, gelockert oder installieren, oder anderen Baustein...
Seite 481
Fehler Konflikt der Modi In der Tabelle unten Betriebsmodi Konflikte mit „Ja“ gekennzeichnet. Die Bezeichnung „Nein“ bedeutet, dass es zu keinem Konflikt kommt. Kühlung Heizung Lüftung ausgeschaltet Kühlung Nein Nein Nein Heizung Nein Nein Lüftung Nein Nein Nein ausgeschaltet Nein Nein Nein Nein...
EEPROM-Fehler EEPROM- Fehler EEPROM-Baustein EEPROM beschädigt austauschen. Nein Überprüfen, ob der Haupt- Baustein 9177 austauschen. Steuerbaustein 9177 nicht beschädigt ist. Nein Hauptplatine überprüfen oder austauschen. Fehler oder Aktivierung des Außengeräteschutzes Überprüfen Sie das Außengerät, und verfahren Sie dem festgestellten Zustand entsprechend. Kondensation oder Wasserleck bei Innengeräten Kondensation oder Wasserleck bei Innengeräten...
14.3 Fehlercodes bei kleinen Außengeräten Display Fehler oder Schutzeinrichtung EEPROM-Fehler Kommunikationsfehler zwischen Außen- und Innengerät Kommunikationsfehler 9177und IPDU T3-, T4-Fühlerfehler Spannungsschutz Fehler des DC-Gebläses Das Gerät war für mehr als 5 Minuten in Betrieb außerhalb des Betriebstemperaturbereiches (Kompressorschutz). 2-mal E6-Fehler innerhalb von 10 Minuten (Wiederherstellung des Betriebs nach Stromversorgungsausfall) Hochtemperaturschutz des Kühlkörpers Hochdruckschutz...
Seite 484
2. E2-Fehler Im LED-Display wird E2 angezeigt Kommunikationsfehler zwischen Innen-/Außengerät Nein Kontrolle 1: Überprüfen, ob das Innengerät eingeschaltet ist. Innengerät einschalten. Kontrolle 2: Überprüfen, ob das Signalkabel abgeschirmt ist und ob die Abgeschirmtes Kabel einsetzen/Abschirmung Nein Abschirmung geerdet ist. erden. Kontrolle 3: Überprüfen, ob die Leiter des Signalkabels korrekt Alle Leiter des Signalkabels korrekt angeschlossen sind.
Seite 485
3. E3-Fehler Im LED-Display wird E3 angezeigt. Komunikationsfehler auf der Platine des Außengerätes Überprüfen, ob die LED1- oder LED2-Anzeige auf der Haupt- Platine austauschen. Steuerplatine blinkt. Nein Den IC-U3-Baustein auf die Platine nochmals installieren und Problem gelöst. überprüfen, ob das System normal funktioniert. Nein Überprüfen, ob der Ausgang des Trafos an der CN4-Steckverbindung Platine austauschen.
Seite 486
4. E4-Fehler Im LED-Display wird E4 angezeigt. Kontrolle 1: Fehler des T3-Temperaturfühlers in der Mitte des Kondensators. Überprüfen, ob der Leiter zum T3-Temperaturfühler Leiter korrekt anschließen. unterbrochem/getrennt ist. Nein Überprüfen, ob der Widerstand des T3-Temperaturfühlers korrekt ist. T3-Temperaturfühler austauschen. Siehe Anhang 1. Kontrolle 2: Fehler des T4-Temperaturfühlers, der die Umgebungstemperatur des Außengerätes misst.
Seite 487
5. E5-Fehler Im LED-Display wird E5 angezeigt. Spannungsschutz des Außengerätes Nein Stromversorgung des Außengerätes überprüfen. Die Spannung Stromversorgungsquelle überprüfen. zwischen L1 und N sollte einen Wert von ca. 198-252 V betragen. Stromversorgungsplatine austauschen und danach überprüfen, ob das Problem gelöst. System normal funktioniert.
Seite 488
6. E6-Fehler Im LED-Display wird E6 angezeigt. Fehler des Gebläsemotors des Außengerätes. Nein Kontrolle 1: Überprüfen, ob das Kabel gemäß dem Schaltplan korrekt Kabel nach Schaltplan korrekt anschließen. angeschlossen ist. Kontrolle 2: Überprüfen, ob die Stromversorgung i.O. ist. Zwischen der Überprüfen, ob die Nein PFC-Modul...
Seite 489
7. E7-Fehler Wenn E7 im LED-Display angezeigt wird, kontaktieren Sie den lokalen Händler. 8. P0-Schutz Wiederherstellung des normalen Betriebs. Der Kompressor stoppt für 3 Minuten, so dass die Temperatur sich normalisieren kann. Im LED-Display wird P0 angezeigt. Hochtemperaturschutz des Kühlkörpers Das Gerät bleibt stehen und wartet 3 Minuten, so dass die Temperatur sich normalisieren kann.
Seite 490
9. P1-Fehler Im LED-Display wird P1 angezeigt. Hochdruckschutz Kontrolle 1: Überprüfen, ob die Leiter zwischen dem Hochdruckschalter Nein Die Leiter korrekt anschließen. und der Haupt-Steuerplatine in Ordnung und korrekt angeschlosen sind. Kontrolle 2: Überprüfen, ob der Hochdruckschalter in Ordnung ist. Verifikation: Die Kontakte des Hochdruckschalters kurzschließen und Hochdruckschalter austauschen.
Seite 491
10. P2-Fehler Im LED-Display wird P2 angezeigt. Niederdruckschutz Kontrolle 1: Überprüfen, ob die Leiter zwischen dem Nein Die Leiter korrekt anschließen. Niederdruckschalter und der Haupt-Steuerplatine in Ordnung und korrekt angeschlossen sind. Kontrolle 2: Überprüfen, ob der Niederdruckschalter in Ordnung ist. Verifikation: Die Kontakte des Niederdruckschalters kurzschließen und Niederdruckschalter austauschen.
Seite 492
11. P3-Fehler Im LED-Display wird P3 angezeigt. Überspannungsschutz des Außengerätes Filterplatine austauschen und dann überprüfen, Nein Kontrolle 1: Überprüfen, ober der Eingangsstrom des ob das System normal funktioniert. Stromversorgungskabels über 30 A liegt. Nein Platine des Außengerätes Problem gelöst. Überprüfen, ob das Kühlsystem in Ordnung ist. austauschen.
Seite 493
12. P4-Fehler Im LED-Display wird P4 angezeigt. Hochtemperaturschutz am Kompressorausgang. Liegt die Temp. am Kompressorausgang über 115 °C? Nein Überprüfen, ob die Leiter zwischen dem Temperaturfühler am Nein Die Leiter korrekt anschließen. Kompressorausgang und der Steuerplatine gemäß Schaltplan korrekt angeschlossen sind. Entweicht das Kühlmittel? Kontrolle: Temperaturfühlerfehler am Kompressorausgang.
Seite 494
13. P5-Fehler Im LED-Display wird P5 angezeigt. Hochtemperaturschutz des Kondensators. Liegt die Temperatur am Kondensator über 65 °C? Nein Nein Überprüfen, ob der Widerstand des Temperaturfühlers am Kondensator Temperaturfühler austauschen. korrekt ist. Siehe Anhang 1. Hauptplatine des Außengerätes austauschen. Kontrolle 1: Ist die Außentemperatur zu hoch Gerät stoppen.
Seite 495
14. P6-Fehler Im LED-Displ. wird P6 angezeigt. IPM-Schutz Spannung an korrekten Wert Nein Nein Ist der P-N-Spannungsbereich Ist die Stromversorgungsspannung am Eingang anpassen. Funktioniert danach am IPM-Modul normal? korrekt? 220 V, 1 N, 50 Hz das System normal? Nein Überprüfen, ob das Kabel Das Kabel fest Ist das Stromversorgungs- Das Kabel korrekt und fest...
Seite 496
15. P7-Fehler Im LED-Display wird P7 angezeigt. Kontrolle 1: Hochtemperaturschutz am Verdampfer (T2-Temperaturfühler). Der Betrieb wird nach der Temperatursenkung Verifikation: Die Temperatur am Verdampfer des Innegerätes ist hoch. wiederhergestellt. Nein Nein Kontrolle 2: Der Temperaturfühler ist an der Steckverbindung korrekt Den Temperaturfühler gut anschließen.
Seite 497
14.4 Mögliche Fehlercodes der kombinierbaren Außengeräte 14.4.1 Normale Erscheinungen bei Klimaanlagen 1.1 Wenn weißer Dampf oder Wasser am Außengerät erscheint, sind die Gründe dafür wie folgt: 1) Gebläsestopp des Außengerätes, sodass Enteisung gestartet werden kann. 2) Nach Beginn oder Beendigung der Enteisung sind Geräusche des Elektromagnetventils hörbar. 3) Während des Betriebes oder nach dem Ausschalten des Außengerätes sind Geräusche hörbar, die an strömendes Wasser erinnern;...
Seite 498
14.4.3. Fehlercodes und Abhilfe bei Problemen Bei einer der unten angegebenen Erscheinungen ist die Klimaanlage auszuschalten. Die Stromversorgung ausschalten, und nach den nachfolgend aufgeführten Punkten verfahren. Wenn jedoch das Problem nicht beseitigt werden kann, ist das Servicezentrum zu kontaktieren und das Gerätemodell und eine detaillierte Beschreibung des Fehlers mitzuteilen.
1. "E0": Kommunikationsfehler des Außengerätes Display des Außengerätes (nur vom Sekundärgerät angezeigt) Gehört ein Außengerät zu einer Geräte-Kombination, so sind die H1-, H2- und E- Fehler- Klemmen des Außengeräte korrekt anzuschließen. Darüber hinaus ist die Adresse beschreibung des Primärgerätes auf 0 zu setzen, des Sekundärgerätes 1 auf 1, des Sekundärgerätes 2 auf 2 und des Sekundärgerätes 3 auf 3.
2. "E1": Fehler der Phasenfolge Display des Außengerätes Die Klemmen A, B, C der 3-Phasen-Stromversorgung entsprechen den Klemmen U, Fehler- V, W am Kompressor. Der Kompressor kann nur dann normal arbeiten, wenn die beschreibung Phasen in korrekter Reihenfolge angeschlossen sind. 1.
3. "E2": Kommunikationsfehler zwischen dem Primär-Außengerät und den Innengeräten Display des Außengerätes (nur vom Primärgerät angezeigt) 1. Die Timer-Anzeige (Zeitgeber) am Innengerät blinkt schnell. Fehler- 2. Die Anzeige der Innengeräteanzahl am Außengerät ist veränderlich. beschreibung 3. Ein Innengerät arbeitet nicht usw. 1.
Seite 502
Bemerkungen: 1. Durch Drücken der MANUAL-Taste (auf der Tafel des Innengerätes in der Nähe des Sensors für die Fernbedienung) für 5 Sekunden wird der Geräte-Adresscode angezeigt; durch Drücken der Taste für 10 Sekunden wird der Geräte-Leistungscode angezeigt. Adresscodes für alle Geräte überprüfen. Die Codes sind wie folgt: Running Timer...
4. "E4": Fehler des Umgebungstemperaturfühlers Display des Außengerätes Am Außengerät wird E4 angezeigt. Fehler- beschreibung 1. Fühlerkontakt gelockert. vorausgesetzte 2. Fühlerschaltung unterbrochen oder kurzgeschlossen. Ursachen 3. Begrenzerdioden auf der Haupt-Steuerplatine kurzgeschlossen oder unterbrochen. Abhilfe T4-Steckverbindung an der Platine T4-Steckverbindung arretieren. gelockert.
5. "E8": Falsche Adresse des Außengerätes Display des Außengerätes Am Außengerät wird E8 angezeigt. Fehler- beschreibung Falsche Adresse für das Außengerät zugewiesen. vorausgesetzte Ursachen Abhilfe Adresse des Außengerätes Adresse des Außengerätes falsch. überprüfen. Sie darf nicht größer als 3 oder duplizit sein. Den Baustein ordnungsmäßig Baustein auf der Platine falsch einsetzen oder für einen neuen...
6. "E9": Falsche Spannung Display des Außengerätes Am Außengerät wird E9 angezeigt. Alle Außengeräte sind im Bereitschaftszustand. Fehler- beschreibung 1. Versorgungsspannung zu hoch oder zu niedrig. vorausgesetzte 2. Schwankungen der Versorgungsspannung. Ursachen 3. Integrierte Schaltung gelockert oder Hauptplatine fehlerhaft. Abhilfe vorhanden Spannung der Speisequelle zu Für stabile Speisespannung...
Seite 506
7. "H0": Fehler der Kommunikation zwischen der Anzeigeeinheit (DSP) und der 780034 Display des Außengerätes Die integrierte Schaltung (IS) DSP wird zur Übergabe der Betriebsparameter in den Fehler- Kompressor benutzt. Die Schaltung 780034 sendet die Systemparameter aus, zum beschreibung Beispiel T3- und T4-Temperaturen, Soll-Leistung des Außengerätes, Temperatur am Kompressorausgang usw.
9. "H2": Reduzierung der Außengeräteanzahl Display des Außengerätes (nur vom Primärgerät angezeigt) Am Außengerät wird H2 angezeigt. Alle Außengeräte sind im Bereitschaftszustand. Fehler- beschreibung 1. Kommunikationsleitungen des Außengerätes unterbrochen. vorausgesetzte 2. Es gibt ausgeschaltete Außengeräte in der Geräte-Kombination. Ursachen Abhilfe Die H1-, H2-, E-Klemmen sind Klemmen festziehen.
10. "H7": Reduzierung der Außengeräteanzahl Display des Außengerätes Am Außengerät wird H7 angezeigt. Alle Außengeräte sind im Bereitschaftszustand. Fehler- beschreibung 1. Klemme der Kommunikationsleitung am Innengerät gelockert. vorausgesetzte 2. Spannungstransformator am Innengerät fehlerhaft. Ursachen 3. Nichtstandardmäßige Installation des Innengerätes, hat keine einheitliche Spannung.
Seite 509
11. "P0": Sensor der Schutzeinrichtung am Oberteil des Inverter-Kompressors Display des Außengerätes Ein Außengerät zeigt P0 an, und zum Schutz wechselt er in den Fehler- Bereitschaftszustand. beschreibung 1. Kältemittelmangel. vorausgesetzte 2. Wirkungsgrad des Wärmetauschers des Außengerätes niedrig. Ursachen 3. Kältemittelstrom nicht kontinuierlich. 4.
Seite 510
Kältemittelmangel im System, oder Kältemittelmangel im System. Kältemittelleck aus dem System. Wirkungsgrad des Wärme- tauschers des Innengerätes Wärmetauscher und Filter reinigen. niedrig. Das Kältemittel verdampft Überprüfen, ob die Luft durch den nicht vollständig, und läuft im Wärmetauscher kontinuierlich flüssigen Zustand in den strömt.
Seite 511
P1: Hochdruckschutz (System mit dem R410-Kältemittel: Aktivierung bei 4,4 MPa, Wiederherstellung des Betriebs bei 3,2 MPa). Wirkungsgrad des Wärmetauschers des Außengerätes zu niedrig. Mögliche Ursachen: Wärmetauscher verschmutzt, System überprüfen und Fehler abnormaler Lauf des Gebläses des Außengerätes, Luftströmung beseitigen. am Wärmetauscher nicht ausreichend, Außengeräte zu nah. Kreislauf des flüssigen Kältemittels blockiert.
Seite 512
13. "P2": Niederdruckschutz Display des Außengerätes Ein Außengerät zeigt P2 an, und zum Schutz wechselt er in den Fehler- Bereitschaftszustand. beschreibung 1. Kältemittelmangel. vorausgesetzte 2. Kältemittelfluss nicht kontinuierlich. Ursachen 3. Niedriger Wirkungsgrad des Wärmetauschers des Innengerätes. 4. Steuerplatine fehlerhaft. (siehe nächste Seite) Abhilfe 14.
Seite 513
P1: Niederdruckschutz (System mit dem R410-Kältemittel: Aktivierung bei 0,05 MPa, Wiederherstellung des Betriebs bei 0,15 MPa oder Aktivierung bei 0,14 MPa, Wiederherstellung des Betriebs bei 0,3 MPa). Kältemittelmangel oder Kältemittelleck aus Kältemittel nachfüllen oder System dem System. reparieren. Gasseitiges Hindernis im System. Mögliche Hindernis beseitigen.
Seite 514
Lesitung der Innengeräte Außengerät überlastet. anpassen oder ein Außengerät hinzufügen. Kältemittel teilweise abpumpen, Kältemittelüberschuss. sodass sich korrekte Menge Kältemittel im System befindet. Stickstoff oder Luft im System. System entlüften und Kältemittel nachfüllen. System flüssigseitig verstopft. Hinderniss beseitigen. Speiseleiter des Kompressors Speiseleiter des Kompressors kurzgeschlossen oder Klemmen überprüfen.
15. "P4": Hochtemperaturschutz am Kompressorausgang Display des Außengerätes Ein Außengerät zeigt P4 an, und zum Schutz wechselt er in den Fehler- Bereitschaftszustand. beschreibung 1. Kältemittelmangel. vorausgesetzte 2. Kältemittelfluss nicht kontinuierlich. Ursachen 3. Kompressor braucht mehr Öl. 4. Steuerplatine fehlerhaft. Abhilfe Kältemittelmangel im System.
Seite 516
16. "P5": Rohr-Übertemperaturschutz Display des Außengerätes Ein Außengerät zeigt P5 an, und zum Schutz wechselt er in den Fehler- Bereitschaftszustand. beschreibung 1. Systemlast zu hoch. vorausgesetzte 2. Wirkungsgrad des Wärmetauschers zu niedrig. Ursachen 3. Durchfluss des flüssigen Kältemittels blockiert. 4. Verunreinigungen im Kältemittel. (siehe nächste Seite) Abhilfe...
Seite 517
Sensor am Kondensator fehlerhaft Steckverbindung fest anschließen oder Steckverbindung gelockert. oder Sensor austauschen. Leistung der Innengeräte anpassen oder ein Außengerät hinzufügen. Die Gesamtkühlleistung der Außengerät überlastet. Innengeräte sollte 130 % der Kühlleistung des Außengerätes nicht überschreiten. Wärmetauscher reinigen, Wirkungsgrad des Wärme- Gebläsedrehzahl überprüfen oder Abstand zwischen den tauschers des Außengerätes nicht...
Seite 518
17. "P6": Modulschutz Display des Außengerätes Am Außengerät wird P6 angezeigt. Fehler- beschreibung 1. Stromversorgungskabel des Inverter-Moduls nicht korrekt angeschlossen. vorausgesetzte 2. Nieder- oder Hochspannungsschutz dieses Moduls. Ursachen 3. MCE-Fehler. 4. Kompressorfrequenzwechsel falsch. Abhilfe Speisekabelstrom des Inverter- Das Speisekabel des Inverter- Moduls überprüfen.
Stromversorgung für den Inverter-Modul normale Stromrichtung: 1 → 2 → 3 → 4 → 5 → 6 Die Stromrichtung im DC-Speiseleiter, der durch die Spule verläuft, sollte der an der Spule gekennzeichneten Pfeilrichtung entsprechen. Überprüfung der Spannung am Speisekabel des Inverter-Moduls. 1.2.1 Den Spannungswert am Speisekabel des Inverter-Moduls überprüfen, der im Bereich von 510 bis 580 V standardmäßig liegt.
Seite 520
Überprüfung der Modulspannung Zwischen N und P sollte eine Spannung anliegen, die 1,41× höher ist, als die lokale Versorgungsspannung. Zwischen 1 und 2 sollte eine Spannung von 510 bis 580 V anliegen. Die Widerstandswerte zwischen 1, 2, 3, 4, 5 sollten unendlich sein. Wenn ein Null-Widerstand gemessen wird, ist der Modul beschädigt und muss ausgetauscht werden.
Seite 521
Abb. C Abb. D 3.3 Die elektrischen Ströme durch die U-, V-, W-Klemmen am Kompressor zum Beispiel mit Ansteck- Strommesser messen. Sie sollten überall ungefähr gleich sein, und die Stromwerte sollten 4 A bei einer Frequenz von 35 Hz betragen. Wenn sich der Kompressor nur mit Schwierigkeiten einschalten lässt, so erscheint der P6-Code.
Seite 522
Es gibt 3 Situationen: Die zwischen den beiden Elektrolytkondensatoren anliegende Spannung ist kleiner als 450 V. Das AC- Schütz sollte eingeschaltet sein. Wenn es nicht der Fall ist, gibt es ein Problem mit der Haupt- Steuerplatine oder den Thermistoren. Die entsprechenden Bauelemente austauschen. Die Schaltung weist eine Unterbrechung auf.
Seite 523
18. "P7": Überstromschutz des Konstantdrehzahl-Kompressors 1 Display des Außengerätes Am Außengerät wird P7 angezeigt. Fehler- beschreibung 1. Außengerät überlastet. vorausgesetzte 2. Wirkungsgrad des Wärmetauschers des Außengerätes zu niedrig. Ursachen 3. Kältemittelüberschuss. 4. Kompressor oder sein Kreislauf fehlerhaft. 5. Steuerplatine fehlerhaft. (siehe nächste Seite) Abhilfe 19.
Seite 524
P7: Strom des Konstantfrequenz- Kompressors über 16 A. Leistung des Innengerätes Außengerät überlsatet. anpassen oder ein Außengerät hinzufügen Kältemittel teilweise abpumpen, Kältemittelüberschus. sodass sich korrekte Menge Kältemittel im System befindet. Stickstoff oder Luft im System. System entlüften und Kältemittel nachfüllen. System flüssigseitig verstopft.
Seite 525
P8: Strom des Konstantfrequenz- Kompressors über 16 A. Leistung des Innengerätes Außengerät überlsatet. anpassen oder ein Außengerät hinzufügen. Kältemittel teilweise abpumpen, Kältemittelüberschus. sodass sich korrekte Menge Kältemittel im System befindet. Stickstoff oder Luft im System. System entlüften, und Kältemittel nachfüllen. System flüssigseitig verstopft.
Seite 526
20. "P9": Gebläsemodulschutz Display des Außengerätes Am Außengerät wird P9 angezeigt. Dieser Code sollte nur beim SDV4-System Fehler- angezeigt werden. beschreibung 1. Steuerelektronikkasten überhitzt. vorausgesetzte 2. Gebläse blockiert, fehlerhaft oder ohne korrekte Stromversorgung. Ursachen 3. Signalkabel unterbrochen. 4. Gebläsemodul fehlerhaft.
