Installationsverfahren (siehe Bild 1)
1. Installationsverfahren für den elektrischen Verteilungskasten der zentralen
Bedienungseinheit. Die Länge des Kabels für die zentrale Bedienungseinheit ist von der
Anordnung der Geräte abhängig. Für die Installation der Kabel sind entsprechende Rohre
einzusetzen. In die Vertiefung der oberen Seite einen Schlitzschraubedreher einlegen und
drehen, um die obere Abdeckung der zentralen Bedienungseinheit zu öffnen.
Kabelanschluss (siehe Bild 2)
Vernetzungsplan für die zentrale Bedienungseinheit (zwei Innengeräte-Typen: 1. Die Haupt-
Steuerplatine braucht ein externes Netzwerk-Schnittstellenmodul; 2. Das Netzwerk-
Schnittstellenmodul ist in der Haupt-Steuerplatine eingebaut)
Bemerkung
Das RS485-RS232-Umwandlungmodul nach Schaltplan wird nur dann benötigt, wenn das
Netzwerksystem am Computer angeschlossen werden soll. Ein Computer kann mit höchstens
16 zentralen Bedienungseinheiten verbunden werden. An einem Computer können also max.
16 x 64 = 1024 Innengeräte angeschlossen werden. Die zentralen Bedienungseinheiten
unterscheiden sich durch Adressbits. Der einstellbare Bereich beträgt von 0 bis 15. Es ist nicht
erlaubt, in einem einheitlichen Netzwerk zwei gleiche Adressen zu benutzen.
Sicherheitshinweise
Lesen Sie bitte die Sicherheitshinweise vor der Installation der Einheit sorgfältig durch.
Unten sind wichtige Sicherheitsprobleme beschrieben, die zu vermeiden sind.
Die Bedeutungen der Symbole sind wie folgt:
Warnung
Bemerkung
Nach Abschluss der Installation überprüfen, ob der Testbetrieb normal verläuft, und die
Bedienungsanleitung dem Bedienungspersonal übergeben.
Warnung
• Die Installation der Anlage an den Händler oder Profis übertragen. Durch nichtautorisierte
Personen durchgeführte Installation kann fehlerhaft sein und zu elektrischem Schlag oder
Brand führen.

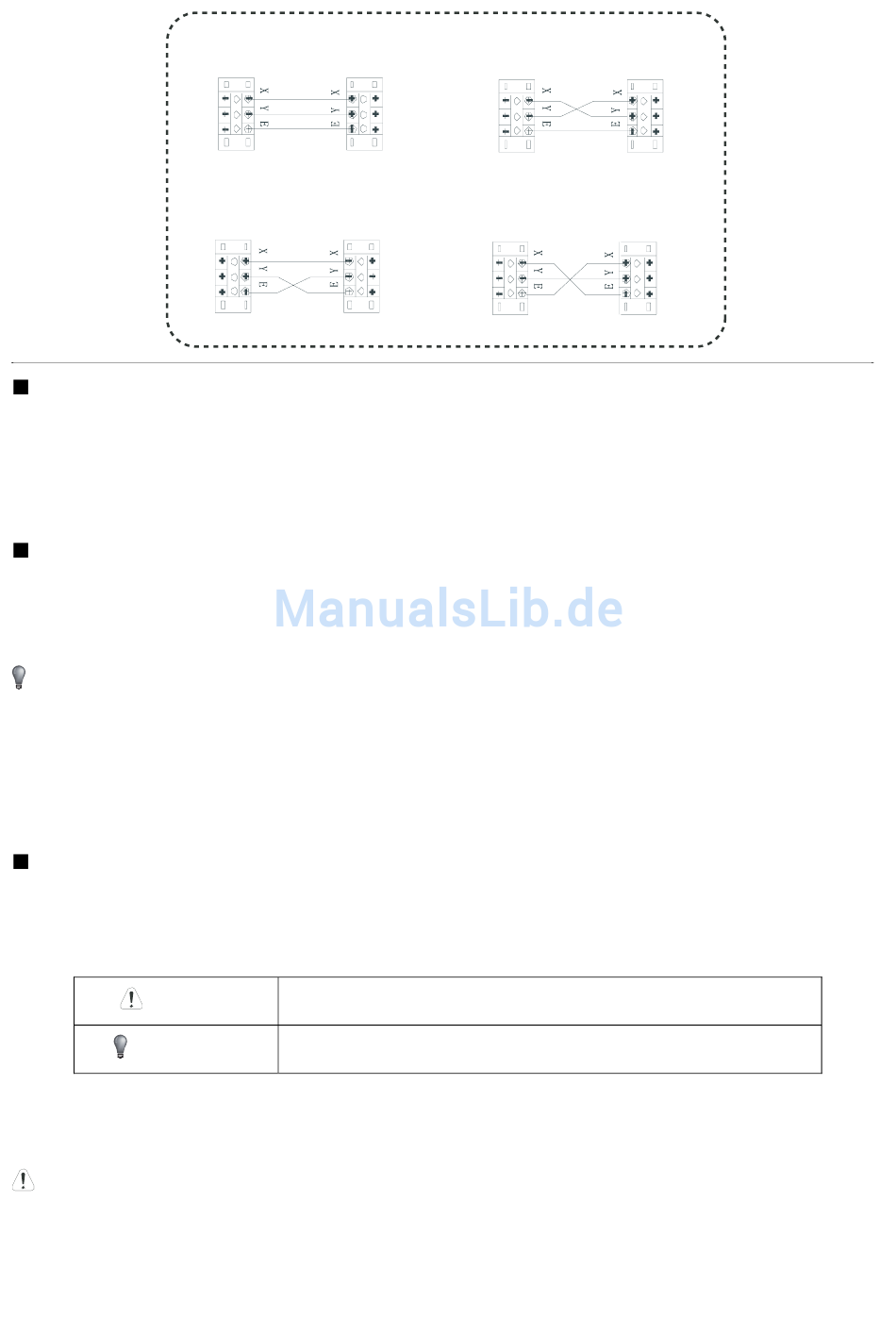

korrekt verbunden
inkorrekt verbunden
Nichteinhaltung der Anweisungen kann zu Verletzungen
von Personen oder Materialschäden führen.
Nichteinhaltung der Anweisungen kann zu Tod oder
schweren Verletzungen führen.
inkorrekt verbunden
inkorrekt verbunden
