Elektrischer Anschluss
40
7.2.3 Potenzialausgleich sicherstellen
Anforderungen
Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Getrenntausführung: Messaufnehmer und Messumformer auf demselben elektrischen
Potenzial
• Betriebsinterne Erdungskonzepte
• Material und Erdung der Rohrleitung
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Doku-
mentation (XA) beachten.
7.3 Spezielle Anschlusshinweise
7.3.1 Anschlussbeispiele
Impuls-/Frequenzausgang
1
_
+
12345

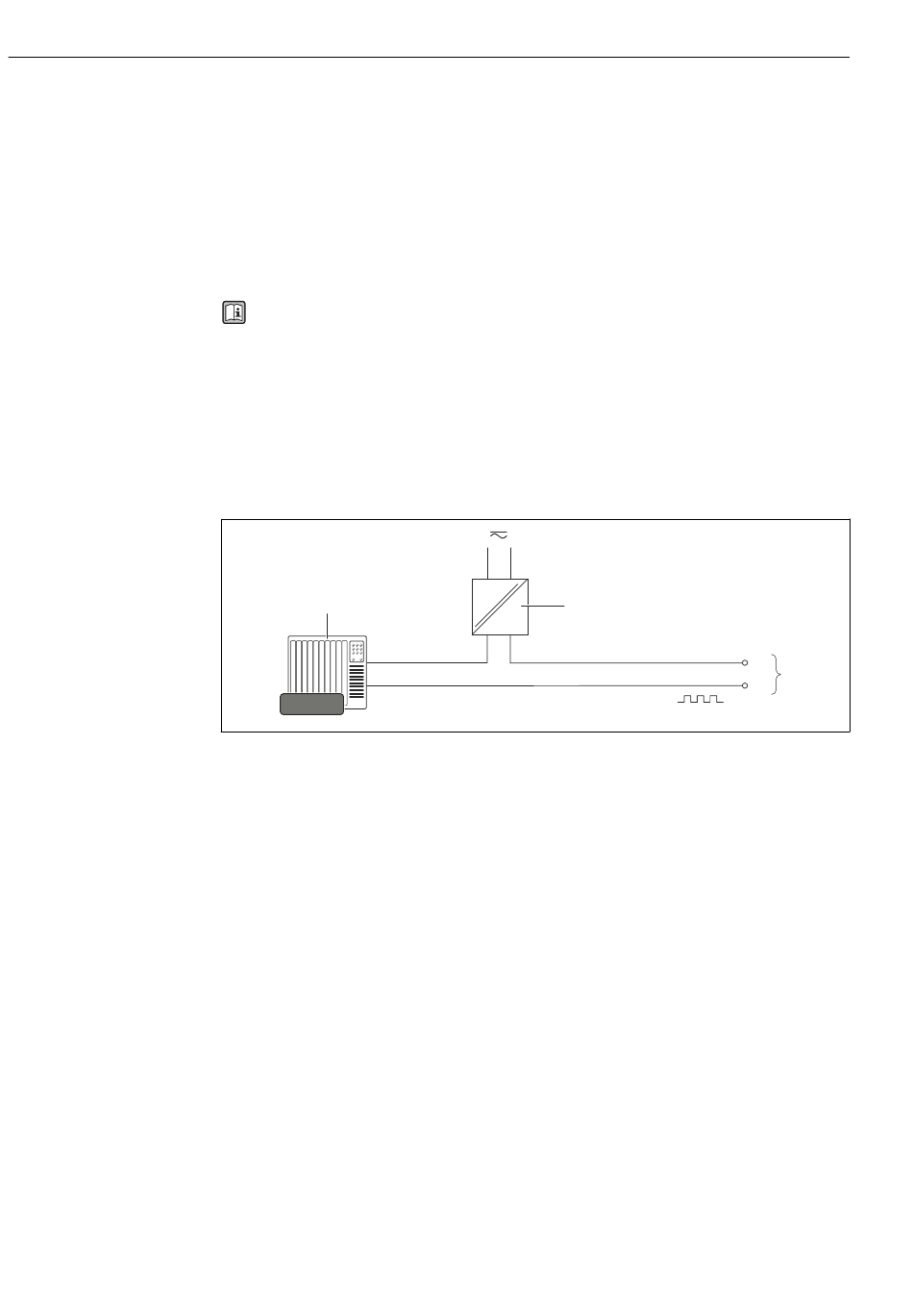

 11 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  183
Proline Prowirl R 200 FOUNDATION Fieldbus
2
–
+
+
3
–
A0016801
