3 Produktbeschreibung
Das Gerät besteht aus Messumformer und Messaufnehmer.
Zwei Geräteausführungen sind verfügbar:
• Kompaktausführung - Messumformer und Messaufnehmer bilden eine mechanische
Einheit.
• Getrenntausführung - Messumformer und Messaufnehmer werden räumlich getrennt
montiert.
3.1 Produktaufbau
1 2

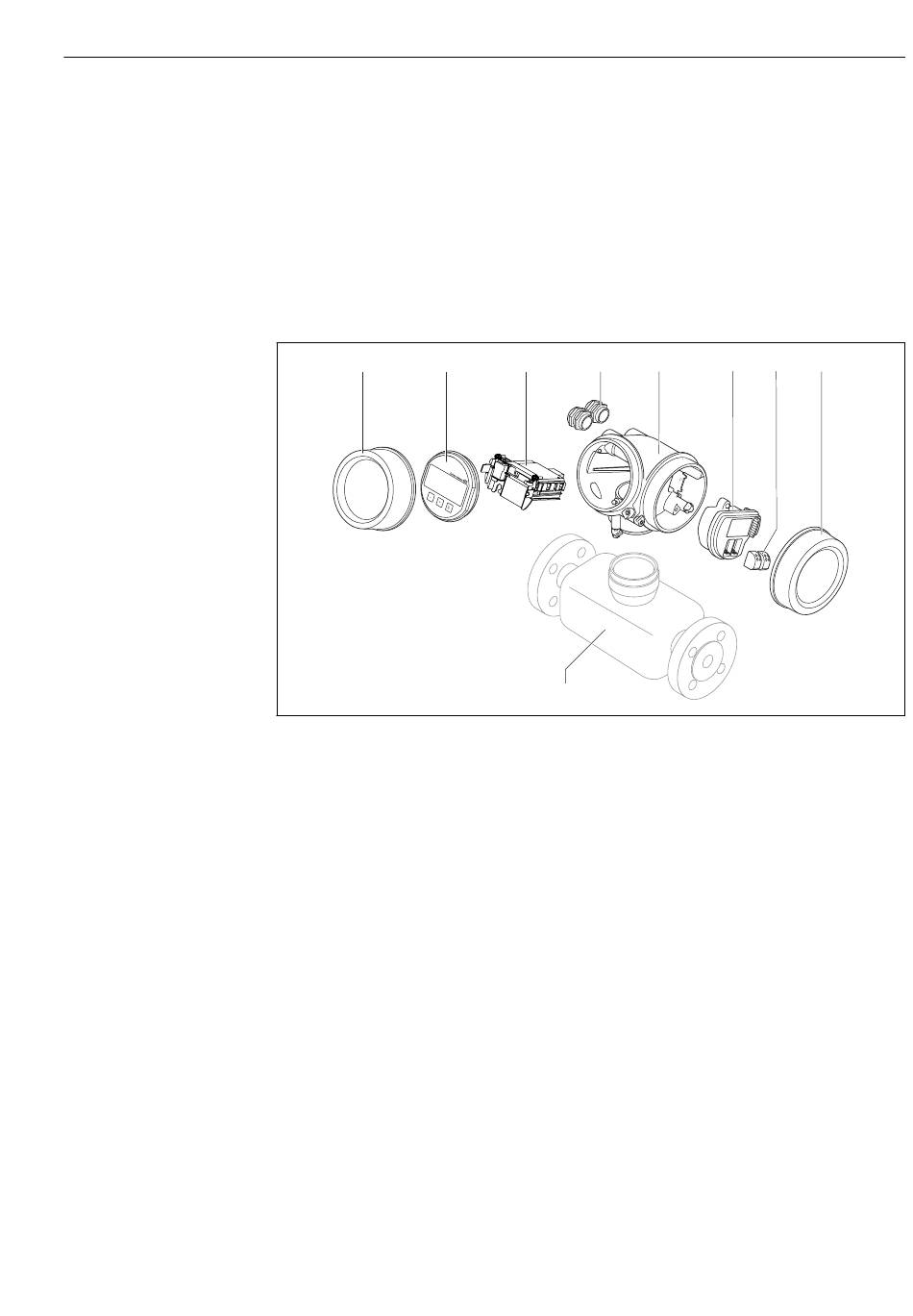

 1 Wichtige Komponenten eines Messgeräts
1 Elektronikraumdeckel
2 Anzeigemodul
3 Hauptelektronikmodul
4 Kabelverschraubungen
5 Messumformergehäuse (inkl. HistoROM)
6 I/O-Elektronikmodul
7 Anschlussklemmen (steckbare Federkraftklemmen)
8 Anschlussraumdeckel
9 Messaufnehmer
3 5
4
9
Produktbeschreibung
6 8
7
A0020649
