Montage
26
Der Messumformer der Getrenntausführung kann auf folgende Arten montiert werden:
• Wandmontage
• Rohrmontage

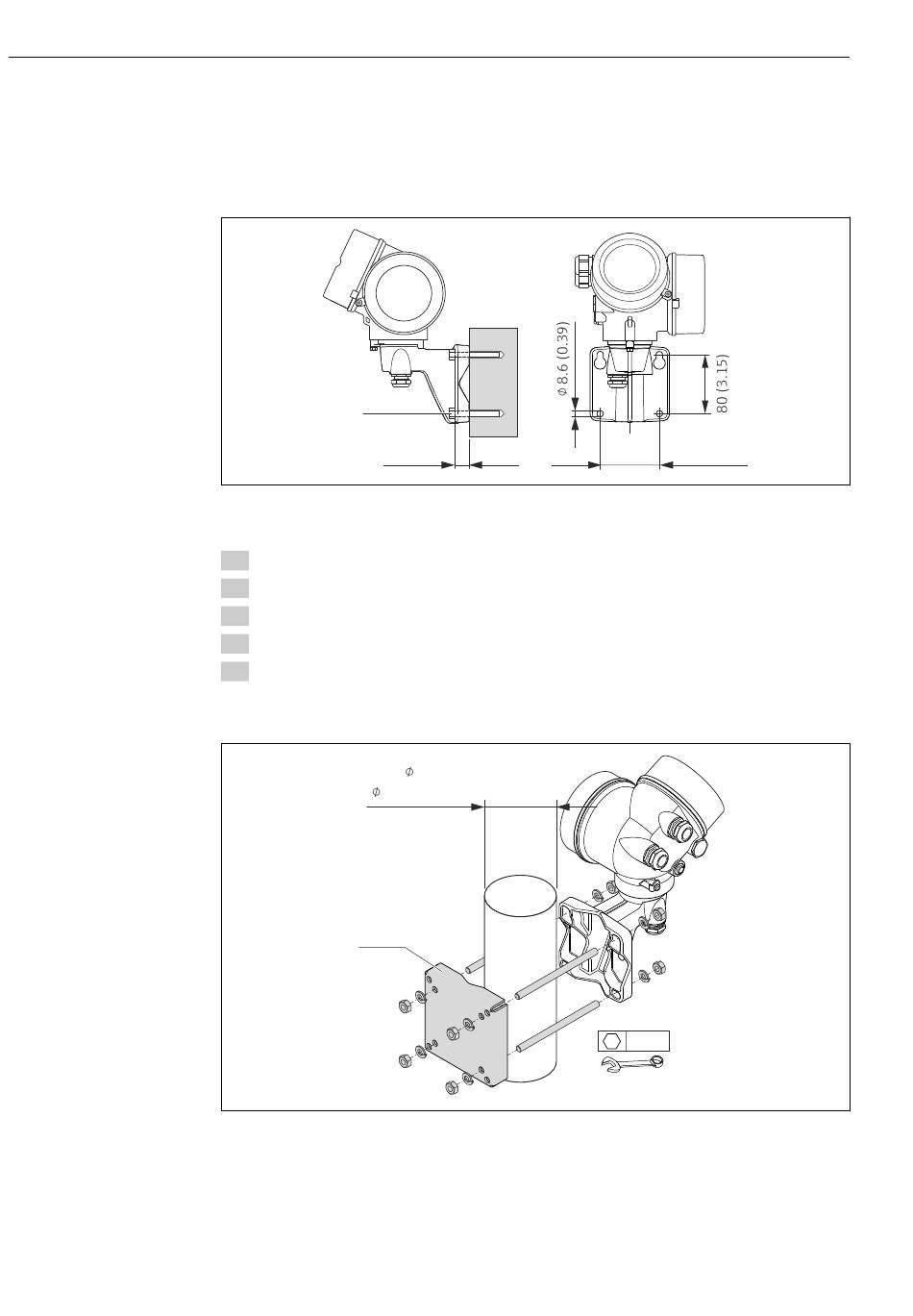

Wandmontage
M 8
19 (0.6)
 8 Maßeinheit mm (in)
1. Bohrlöcher bohren.
2. Dübel in Bohrlöcher einsetzen.
3. Befestigungsschrauben leicht einschrauben.
4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
5. Befestigungsschrauben anziehen.
Pfostenmontage
( 0.79 to 2.75)
1
 9 Maßeinheit mm (in)
1 Masthalterungsset für Pfostenmontage
Proline Prowirl R 200 FOUNDATION Fieldbus
20...70
4 x
80 (3.15)
SW 13
