Proline Prowirl R 200 FOUNDATION Fieldbus
Endress+Hauser
8.2.2 Bedienphilosophie
Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet
(Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner-
halb des Gerätelebenszyklus.
8.3 Zugriff auf Bedienmenü via Vor-Ort-Anzeige

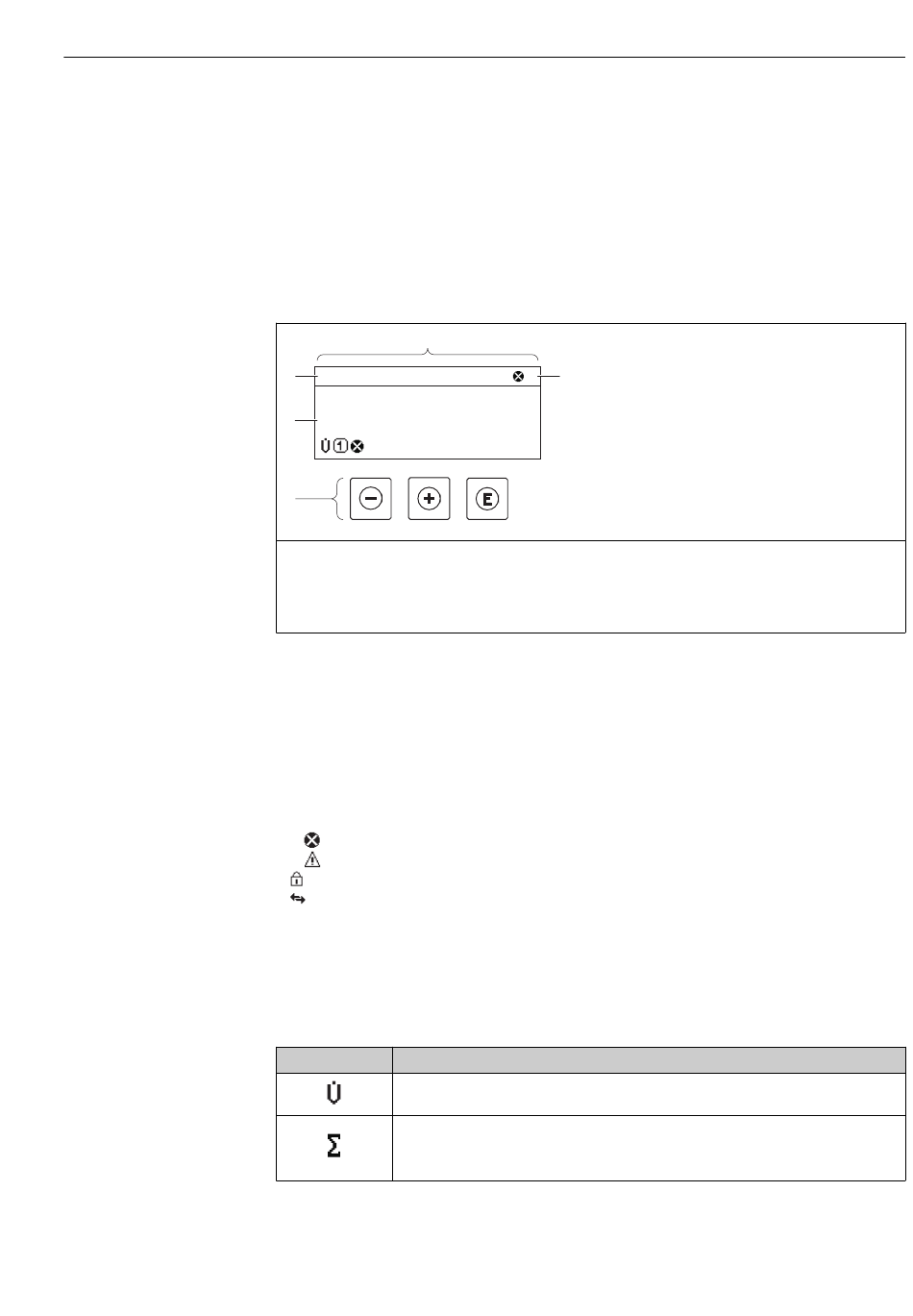

8.3.1 Betriebsanzeige
1
2
X X X X X X X X X
1120.50
4
5
1 Betriebsanzeige
2 Messstellenbezeichnung
3 Statusbereich
4 Anzeigebereich für Messwerte (4-zeilig)
5 Bedienelemente →  49
Statusbereich
Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole:
• Statussignale →  130
– F: Ausfall
– C: Funktionskontrolle
– S: Außerhalb der Spezifikation
– M: Wartungsbedarf
• Diagnoseverhalten →  131
– : Alarm
– : Warnung
• : Verriegelung (Das Gerät ist über die Hardware verriegelt )
• : Kommunkation (Kommunikation via Fernbedienung ist aktiv)
Anzeigebereich
Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung
vorangestellt:
Messgrößen
Symbol Bedeutung
Volumenfluss
Summenzähler

Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge-
stellt wird.
F
3
l/h
Bedienungsmöglichkeiten
A0016502
