Endress+Hauser Proline Prowirl R 200 Betriebsanleitung Seite 181

Proline Prowirl R 200 FOUNDATION Fieldbus
Messbereich
Endress+Hauser
Wärmeflussdifferenz
• Zwischen Sattdampf vor einem Wärmetauscher und Kondensat nach dem Wärmetau-
scher (zweite Temperatur eingelesen über FOUNDATION Fieldbus) gemäß IAPWS-IF97/
ASME →  24.
• Zwischen Warm- und Kaltwasser (zweite Temperatur eingelesen über FOUNDATION
Fieldbus) gemäß IAPWS-IF97/ASME.
Dampfdruck und Dampftemperatur
Zwischen Vorlauf und Rücklauf einer beliebigen Heizflüssigkeit (zweite Temperatur einge-
lesen über FOUNDATION Fieldbus und Eingabe des Cp-Wertes) kann das Messgerät in
Sattdampfmessungen:
• Den Sättigungsdruck des Dampfes aus der gemessenen Temperatur errechnen und
gemäß IAPWS-IF97/ASME ausgeben.
• Die Sättigungstemperatur des Dampfes aus dem vorgegebenen Druck errechnen und
gemäß IAPWS-IF97/ASME ausgeben.
Sattdampfalarm
In Messungen von überhitztem Dampf kann das Messgerät bei Annäherung an die Sätti-
gungskurve einen Sattdampfalarm auslösen.
Gesamtmassefluss und Kondensatmassefluss
• Das Messgerät kann mithilfe der eingegebenen Dampfqualität den Gesamtmassefluss
berechnen und in Form der Anteile von Gas und Flüssigkeit ausgeben.
• Das Messgerät kann mithilfe der eingegebenen Dampfqualität den Kondensatmassefluss
berechnen und in Form des flüssigen Anteils ausgeben.
Der Messbereich ist abhängig von Messstoff und der Nennweite.

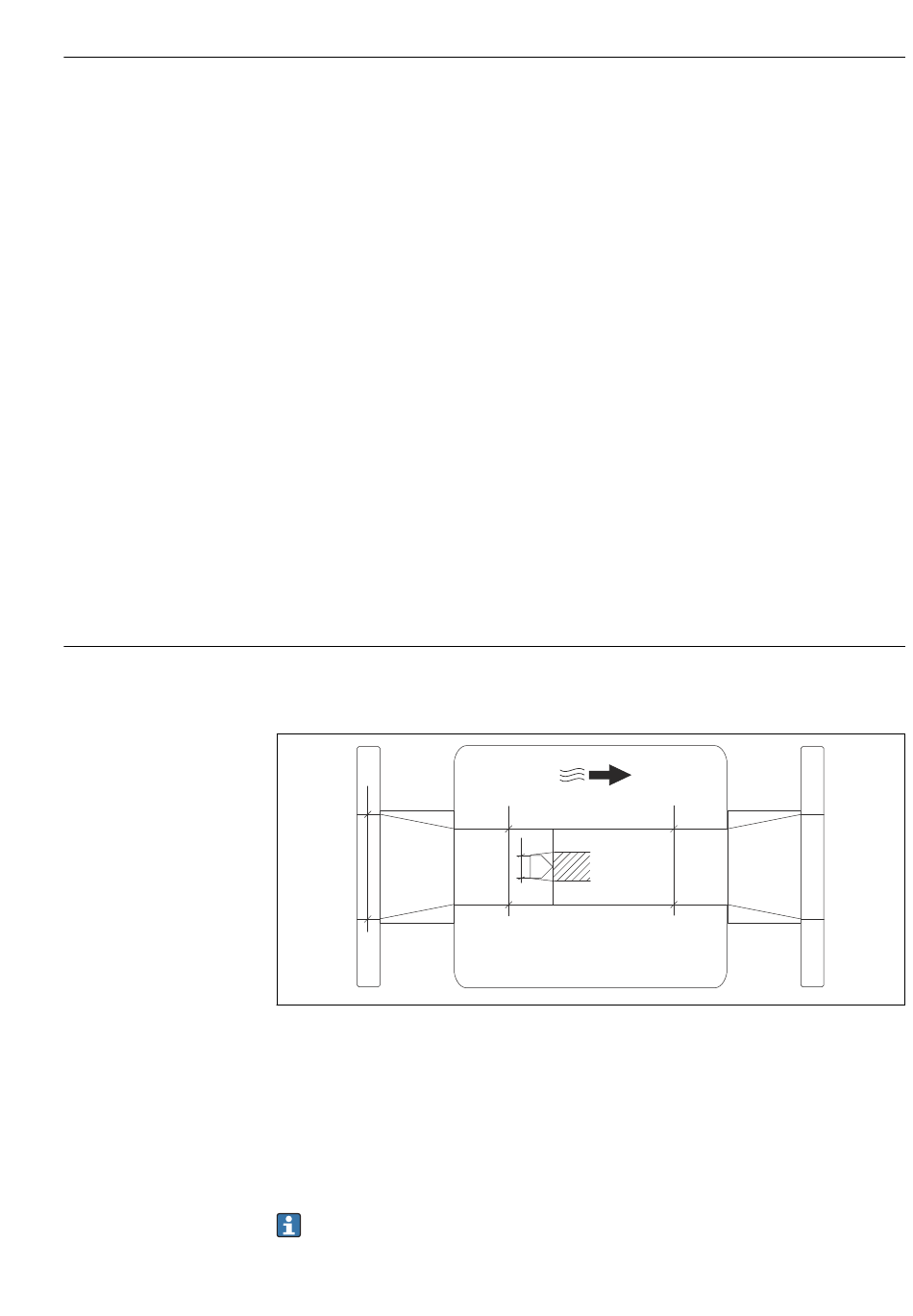

Durchflussgeschwindigkeit
E
v
E
E DN-Durchmesser
v Prozessleitungsgeschwindigkeit
E
v Anströmungsgeschwindigkeit des Staukörpers (Re basiert auf dieser)
v Maximale Geschwindigkeit (nur für Sauerstoff relevant) v
2
v Geschwindigkeit bei Verlassen des Messgeräts
3
D Innendurchmesser D = D
i i 3
D Innendurchmesser D = D
3 3 i
d Staukörperbreite
f Wirbelablösefrequenz
Für Berechnung steht Applicator zur Verfügung →  175
D
i
v
d
2
f
v
v
2
v = v
3
= v
2 max
Technische Daten
D
3
v
3
A0027507
