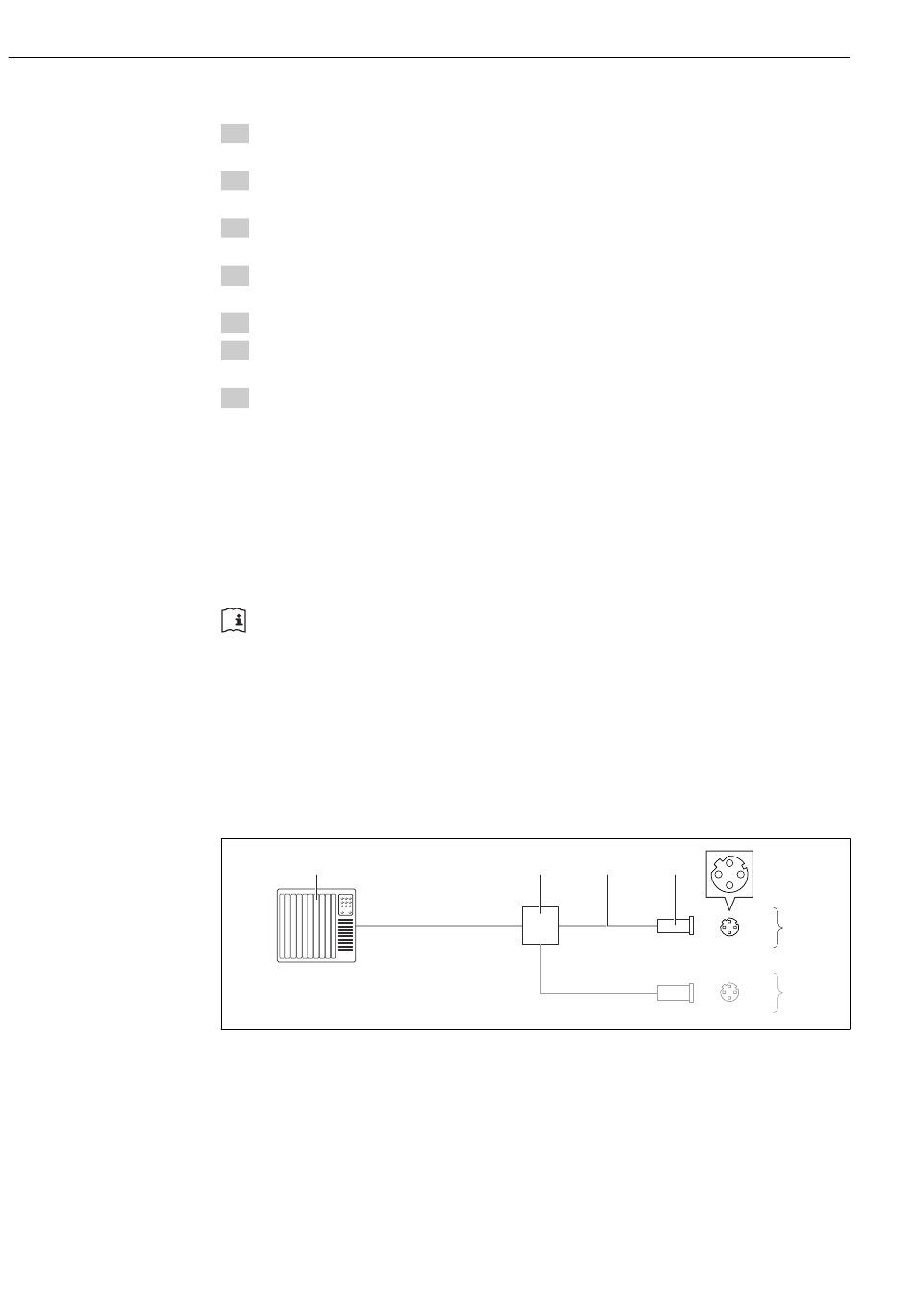

Elektrischer Anschluss

Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten.

1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu-

sedeckels lösen.

2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe-

nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen (→  109).

3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-

tungsring nicht aus der Kabeleinführung entfernen.

4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen

anbringen.

5. Kabel gemäß Klemmenbelegung oder Pinbelegung Gerätestecker anschließen.

6. Je nach Geräteausführung: Kabelverschraubungen fest anziehen oder Gerätestecker

einstecken und fest anziehen .

7. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!

Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer

Trockenschmierung beschichtet.

Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
