Elektrischer Anschluss
5.4 Anschluss Messumformer

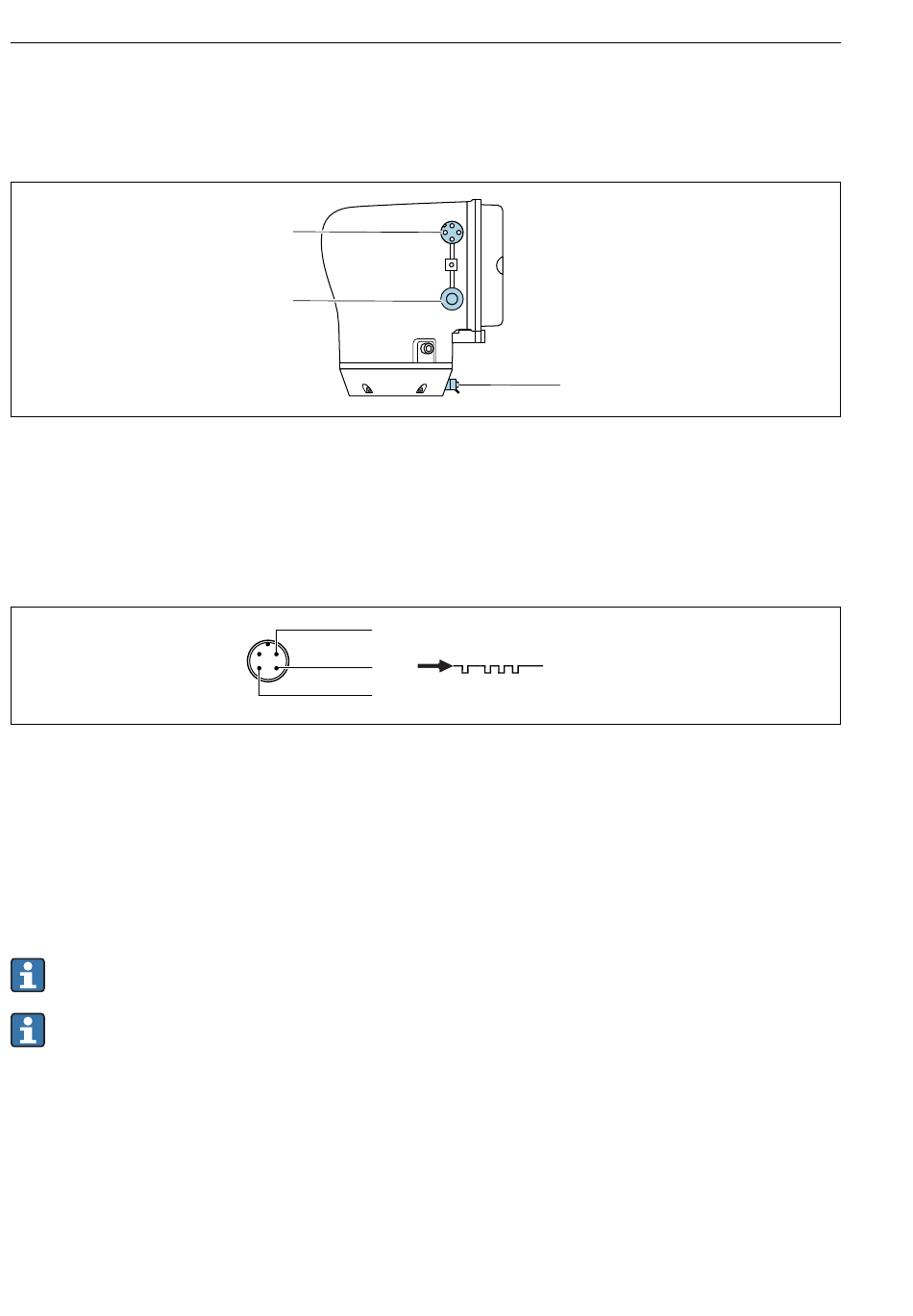

5.4.1 Anschlüsse Messumformer
1 Stecker M12 für Energieversorgung (Versorgungsspannung) und Signale (IO-Link)
2 Blindstopfen
3 Erdungsklemme außen
Pinbelegung Gerätestecker IO-Link
 2 M12 A-codiert (IEC 61076-2-101)
1 PIN 1: Versorgung
2 PIN 2: Nicht belegt
3 PIN 3: Bezugspotential für Versorgung/Ausgang
4 PIN 4: Ausgang 1 (IO-Link)
5.4.2 Messumformer verdrahten
Anforderungen an Energieversorgungskabel und Signalkabel beachten→  12.
• Schutzerdung an den äußeren Signalklemmen anschließen.
• IO-Link-Signalkabel an M12 anschließen.
5.5 Potenzialausgleich sicherstellen
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
14
1
2
L+
2 1
C/Q
3 4
L–
Durchflussmessgerät Proline 10 IO-Link
3
IO-Link
A0053767
