Bei der Getrenntausführung wird folgende Reihenfolge der Arbeitsschritte empfohlen:
1. Messumformer und Messaufnehmer montieren.
2. Verbindungskabel anschließen.
3. Messumformer anschließen.
Die Anschlussart am Wandhalter des Messumformers ist abhängig von der Zulassung
des Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Der Anschluss ist nur über Anschlussklemmen möglich:
• Bei den Zulassungen: Ex n, Ex tb und cCSAus Div. 1
• Bei Verwendung eines armierten Verbindungskabels
Der Anschluss erfolgt über M12-Gerätestecker:
• Bei allen anderen Zulassungen
• Bei Verwendung des Standard-Verbindungskabels
Der Anschluss am Anschlussgehäuse des Messaufnehmers erfolgt immer über
Anschlussklemmen (Anziehdrehmoment Anschlussklemmen: 1,2...1,7 Nm).

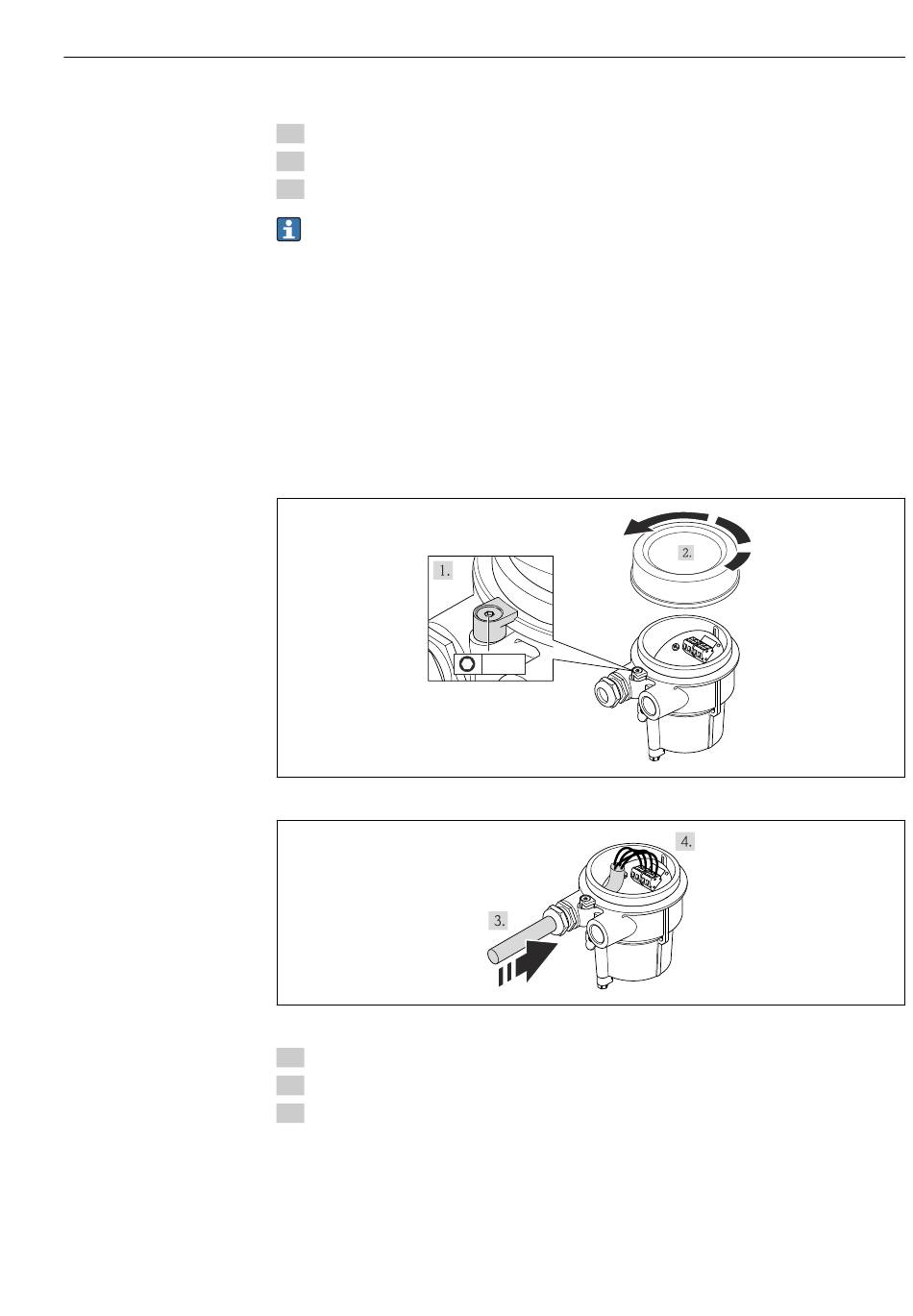

Anschluss Anschlussgehäuse Messaufnehmer
1. Sicherungskralle lösen.
2. Gehäusedeckel abschrauben.
3. Verbindungskabel durch Kabeleinführung in das Anschlussgehäuse einführen (bei
Verbindungskabel ohne M12-Gerätestecker: Das kürzer abisolierte Ende des Verbin-
dungskabels verwenden).
3 mm
