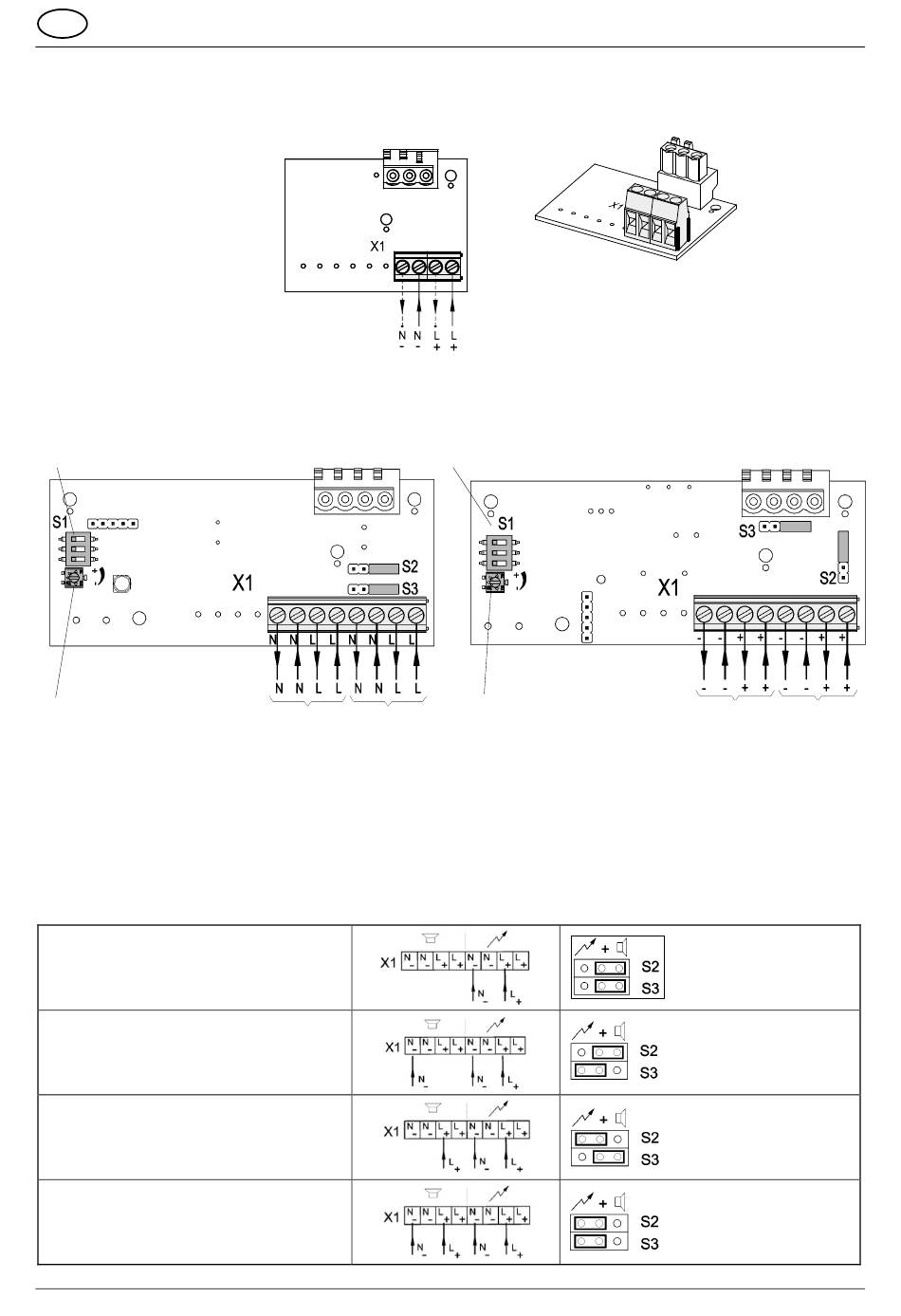

6.2 Elektrischer Anschluss PY X-L-15
Der elektrische Anschluss erfolgt auf der Anschlussplatine im Unterteil.
Betriebsspannungs-
6.3 Elektrischer Anschluss PY X-LA-15
AC-Version
S1 Tonartenschalter
Lautstärkeregler
Bei Kombigeräten PY X-LA können Blitzleuchte und Schallgeber zusammen oder separat betrieben werden.
Schalterstellung S2 und S3 auf der Anschlussplatine wie folgt vornehmen:
Gemeinsamer Betrieb von Blitzleuchte
und Schallgeber
(Werkseinstellung)
Betrieb mit gemeinsamer „+" (DC) bzw.
L (AC) -Spannung
Betrieb mit gemeinsamer „-" (DC) bzw.
N (AC) -Spannung
Getrennter Betrieb von Blitzleuchte und
Schallgeber
09/2023
AC:
anschluss
DC:
Betriebs- Betriebs-
spannungs- spannungs-
anschluss anschluss
Schallgeber Leuchte
Betriebsanleitung PY X-L-15/ PY X-LA-15
S1 Tonartenschalter
Lautstärkeregler
Hinweis:
Geräte mit DC-Spannung sind mit einem Verpolungs-
schutz ausgerüstet.
Keine Funktion bei Verpolung der Anschlüsse.
Seite 5 / 9
DC-Version
Betriebsspan- Betriebs-
nungsanschluss spannungs-
Schallgeber anschluss
Leuchte
