it

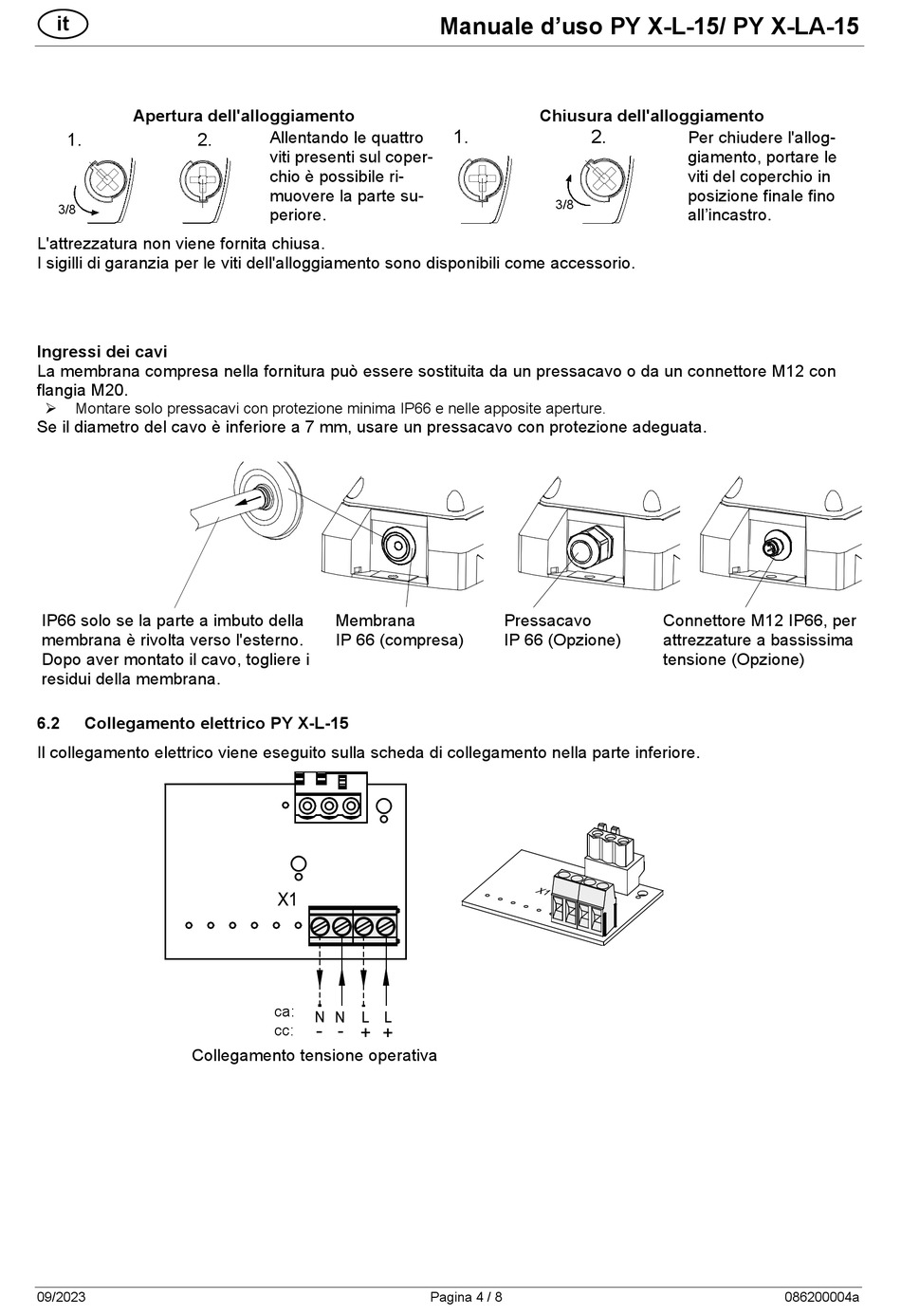

Apertura dell'alloggiamento
1. 2.
3/8
L'attrezzatura non viene fornita chiusa.
I sigilli di garanzia per le viti dell'alloggiamento sono disponibili come accessorio.
Ingressi dei cavi
La membrana compresa nella fornitura può essere sostituita da un pressacavo o da un connettore M12 con
flangia M20.
Montare solo pressacavi con protezione minima IP66 e nelle apposite aperture.

Se il diametro del cavo è inferiore a 7 mm, usare un pressacavo con protezione adeguata.
IP66 solo se la parte a imbuto della
membrana è rivolta verso l'esterno.
Dopo aver montato il cavo, togliere i
residui della membrana.
6.2 Collegamento elettrico PY X-L-15
Il collegamento elettrico viene eseguito sulla scheda di collegamento nella parte inferiore.
Collegamento tensione operativa
09/2023
Manuale d'uso PY X-L-15/ PY X-LA-15
Allentando le quattro
viti presenti sul coper-
chio è possibile ri-
muovere la parte su-
periore.
Membrana
IP 66 (compresa)
ca:
cc:
Pagina 4 / 8
Chiusura dell'alloggiamento
1. 2.
3/8
Pressacavo
IP 66 (Opzione)
Per chiudere l'allog-
giamento, portare le
viti del coperchio in
posizione finale fino
all'incastro.
Connettore M12 IP66, per
attrezzature a bassissima
tensione (Opzione)
086200004a
