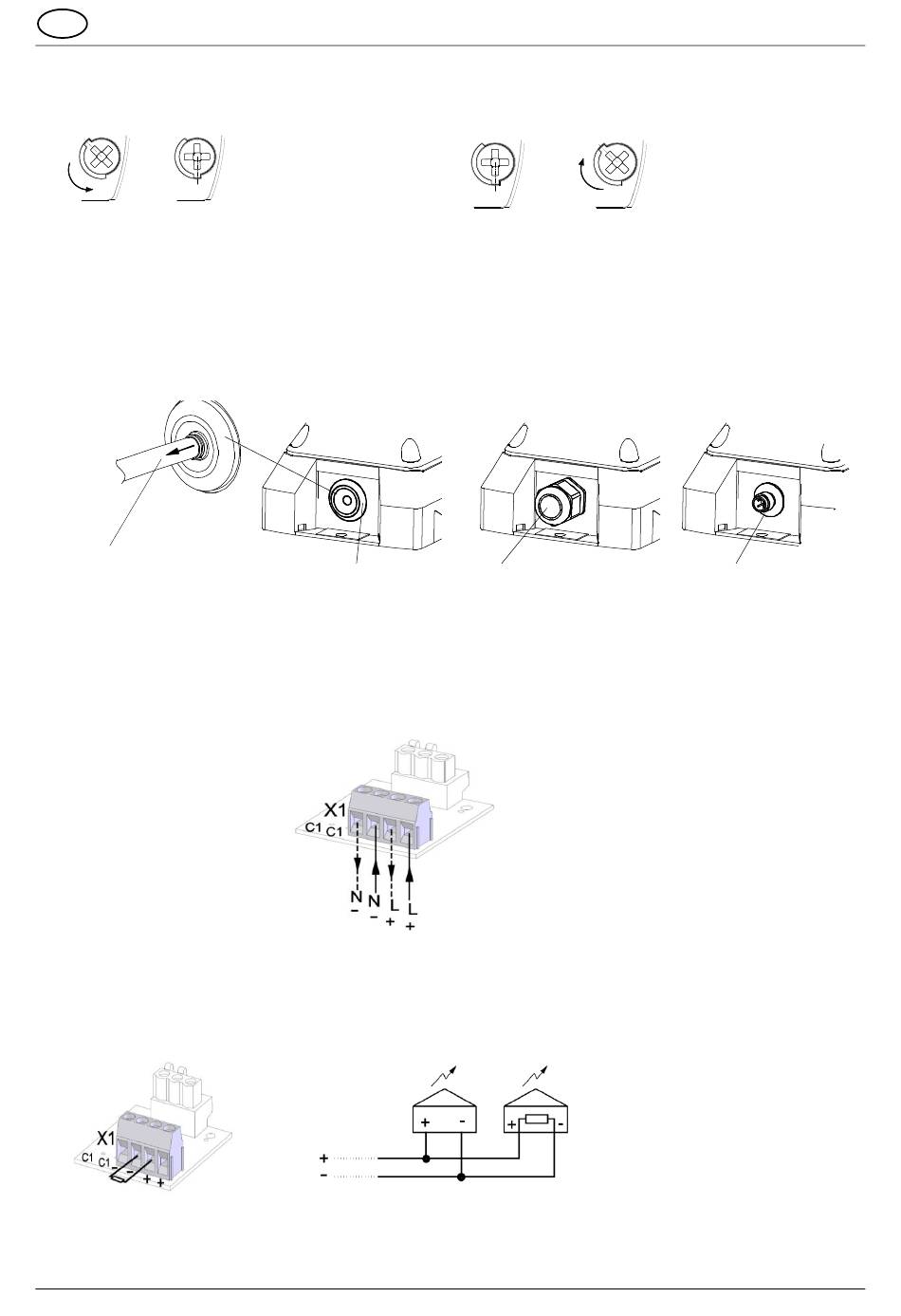

Öffnen des Gehäuses
1. 2.
3/8
Das Gerät wird in nicht verschlossenem Zustand ausgeliefert.
Plombierstopfen für die Gehäuseschrauben sind als Zubehör erhältlich.
Kabeldurchführungen
Der mitgelieferte Membrannippel kann durch eine Kabelverschraubung oder durch einen M12-Steckverbinder
mit einem Flanschmaß von M20 ersetzt werden.
➢ Nur Kabelverschraubungen mit einer Schutzart von mindestens IP66 an den entsprechenden Durchbrü-
chen montieren.
Bei Kabeldurchmessern von <7 mm eine Kabelverschraubung mit ausreichender Schutzart verwenden.
IP 66 nur bei nach außen gerichte-
tem Trichter der Membrane.
Nach Montage des Kabels
Reste der Membrane entfernen.
6.2

Elektrischer Anschluss

Sicherheitshinweise beachten!
Der elektrische Anschluss erfolgt auf der Anschlussplatine im Unterteil.
Betriebsspannungs-
Alle Klemmen sind in doppelter Ausführung vorhanden. So kann ein einfaches Durchverdrahten vorgenommen werden.
Hinweis:
Das Gerät ist mit einem Verpolungsschutz ausgerüstet. Keine Funktion bei Verpolung der Anschlüsse.
6.3 Anschluss des Widerstandes zur Leitungsüberwachung (1kOhm)
➢ Den Widerstand zur Leitungsüberwachung immer im letzten Gerät montieren.
➢ Nicht benötigte Widerstände entfernen.
05/2022
Durch Lösen der vier De-
ckelschrauben lässt sich
das Oberteil abnehmen
Membrannippel
IP 66
(mitgeliefert)
AC:
DC:
anschluss
Betriebsanleitung
Verschließen des Gehäuses
1. 2.
3/8
Kabelverschraubung
IP 66 (Option)
Seite 4 / 5
PY X-L-15-CPR
Verschließen des Ge-
häuses durch Drehen
der Deckelschrauben in
die Endstellung bis zur
Verrastung.
M12- Steckverbinder IP 66
für Kleinspannungs-Geräte
(Option)
086200005
