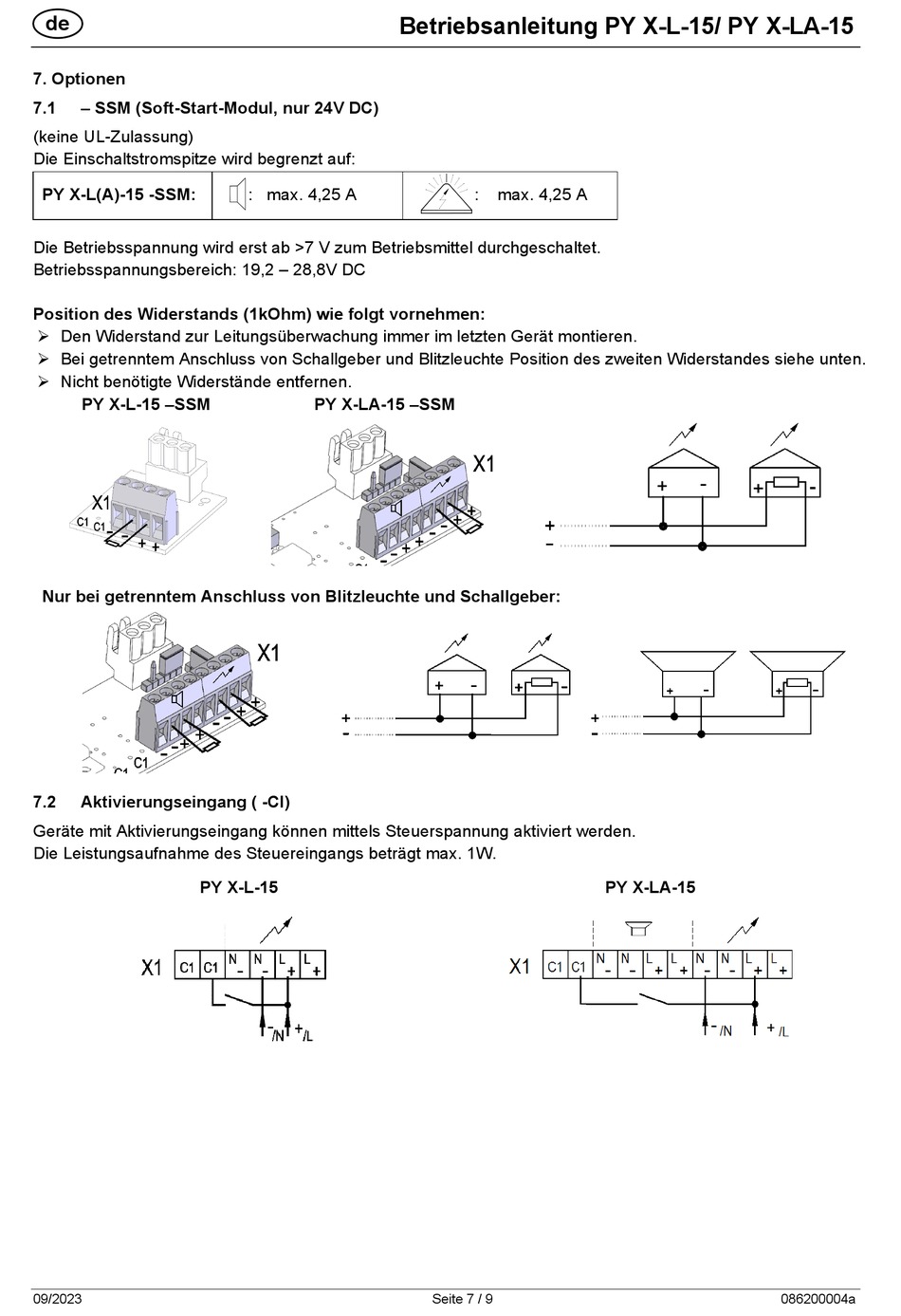

Pfannenberg PYRA Serie Betriebsanleitung Seite 7

de
7. Optionen
7.1 – SSM (Soft-Start-Modul, nur 24V DC)
(keine UL-Zulassung)
Die Einschaltstromspitze wird begrenzt auf:
PY X-L(A)-15 -SSM:
Die Betriebsspannung wird erst ab >7 V zum Betriebsmittel durchgeschaltet.
Betriebsspannungsbereich: 19,2 – 28,8V DC
Position des Widerstands (1kOhm) wie folgt vornehmen:
 Den Widerstand zur Leitungsüberwachung immer im letzten Gerät montieren.
 Bei getrenntem Anschluss von Schallgeber und Blitzleuchte Position des zweiten Widerstandes siehe unten.
 Nicht benötigte Widerstände entfernen.
PY X-L-15 –SSM
Nur bei getrenntem Anschluss von Blitzleuchte und Schallgeber:
7.2 Aktivierungseingang ( -CI)
Geräte mit Aktivierungseingang können mittels Steuerspannung aktiviert werden.
Die Leistungsaufnahme des Steuereingangs beträgt max. 1W.
PY X-L-15
09/2023
Betriebsanleitung PY X-L-15/ PY X-LA-15
: max. 4,25 A
PY X-LA-15 –SSM
: max. 4,25 A
Seite 7 / 9
PY X-LA-15
086200004a
