6.2 Подключение к электросети PY X-L-15

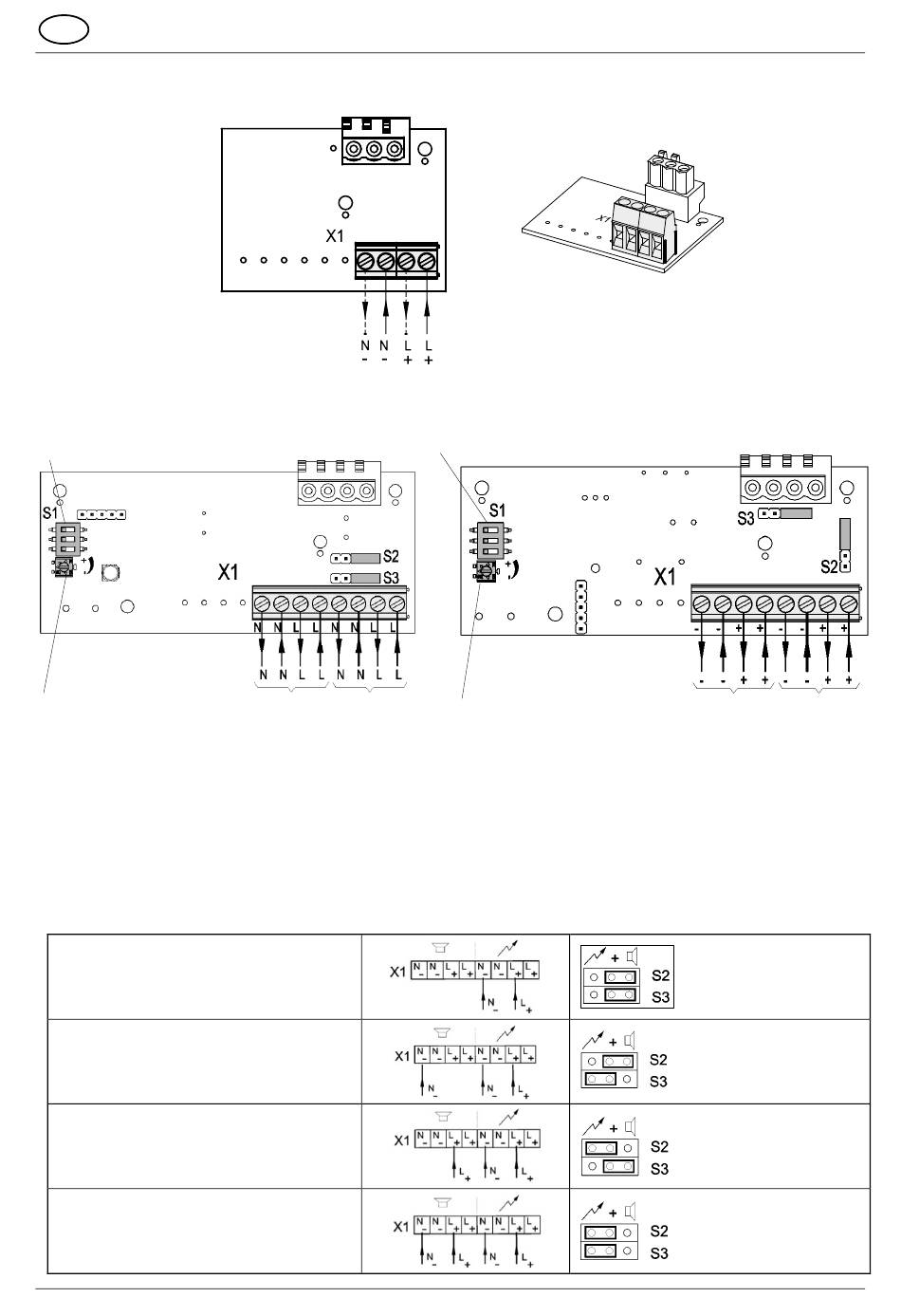

Подключение к электросети осуществляется на панели подключения в нижней части.
Подключение рабочего
напряжения
6.3 Подключение к электросети PY X-LA-15
Версия перем. тока
S1
Переключатель звуковых тонов
Регулятор Подключение рабо-
громкости чего напряжения
излучателя звука
В комбинированных устройствах PY X-LA-15 лампа-вспышка и излучатель звука могут работать вместе
или по отдельности.
Установить положения переключателей S2 и S3 на панели подключения следующим образом:
Совместная работа лампы-вспышки
и излучателя звука
(Заводская установка)
Работа с общим напряжением "+"
(пост. ток) или L (перем. ток)
Работа с общим напряжением "-"
(пост. ток) или N (перем. ток)
Раздельная работа лампы-вспышки
и излучателя звука
09/2023
Руководство по эксплуатации PY X-L-15/ PY X-LA-15
Переменный ток:
Постоянный ток:
Подключение
рабочего
напряжения
лампы
Версия пост. тока
S1
Переключатель звуковых тонов
Регулятор громкости
Указание:
Устройства, работающие от напряжения пост. тока, осна-
щены защитой против инверсии полярности.
Нет функционирования при инверсии полярности соедине-
ний.
Страница 6 / 10
Подключение рабо- Подключение
чего напряжения из- рабочего
лучателя звука напряжения
лампы
