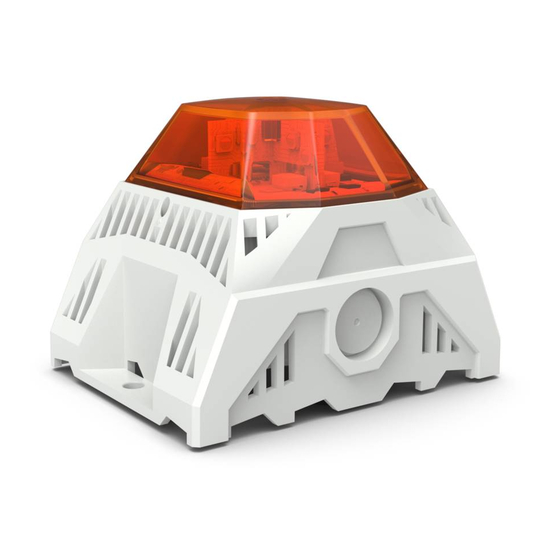

Pfannenberg PA L 1-R Betriebsanleitung

de
Inhalt
1. Bestimmungsgemäße Verwendung .............................................................................................................. 1
2. Lieferumfang .................................................................................................................................................... 1
3. Abmessungen.................................................................................................................................................. 2
4. Technische Daten ........................................................................................................................................... 2
4.1 Allgemein ............................................................................................................................................... 2
4.2 Elektrische Kenndaten AC-Version / DC-Version ................................................................................. 3
5. Zulassungen .................................................................................................................................................... 3
6. Inbetriebnahme................................................................................................................................................ 4
6.1 Sicherheitshinweise ............................................................................................................................... 4
6.1 Haubenverschluss ................................................................................................................................. 4
6.2 Elektrischer Anschluss/ Bedienelemente PA 1-R / PA L 1-R ................................................................ 6
6.3 Anschluss der Betriebsspannung .......................................................................................................... 6
6.4 Einstellung des Betriebsarten der Signalleuchte (PA L 1-R) ohne externe Steuerung ........................ 7
6.4.1 Einstellung des Betriebsmodus ......................................................................................................... 7
6.4.2 Einstellung der Farbe der Signalleuchte (PA L 1-R) ......................................................................... 7
6.4.3 Einstellung der Töne ......................................................................................................................... 8
6.5 Einstellung der Betriebsarten der Leuchte mit externer Steuerung (PA L 1-R) .................................... 9
6.5.1 Einstellung des Betriebsmodus ......................................................................................................... 9
6.5.2 Einstellung der Farbe ........................................................................................................................ 9
6.5.3 Einstellung der Töne ....................................................................................................................... 10
7. Zubehör .......................................................................................................................................................... 11
8. Wartung, Service, Instandhaltung ............................................................................................................... 11
9. Außerbetriebnahme, Demontage und Entsorgung .................................................................................... 11
Anhang Tonartentabelle

1. Bestimmungsgemäße Verwendung

Schallgeber der PA- Serie sind für die Signalisierung von z.B. Gefahrzuständen in Industrie, Gewerbe und
Gebäudebereichen bestimmt. Bei Nutzung der Schallgeber-Signalleuchten-Kombination (PA L 1-R) besteht
zusätzlich die Möglichkeit der optischen Signalisierung.
Die Schallgeber erzeugen akustische Signale in 70 verschiedenen Tonarten, die mit Hilfe eines internen
Schalters ausgewählt werden können. Es besteht die Möglichkeit, durch externe Ansteuerung auf maximal 3
weitere Töne umzuschalten.
Die Geräte nur in unbeschädigtem Zustand innerhalb der spezifizierten Kenndaten betreiben. Die Funktion des
Gerätes ist nur gewährleistet, wenn Ober- und Unterteil korrekt zusammengefügt sind.
Die Geräte sind für den Einsatz im Innen- und Außenbereich geeignet.

2. Lieferumfang

Der Lieferumfang besteht aus:
1x Signalgerät
1x Membrannippel M20 (Optional: Kabelverschraubung - M12-Stecker)
1x Dichtung für untere Kabeldurchführung
1x Kurzanleitung
