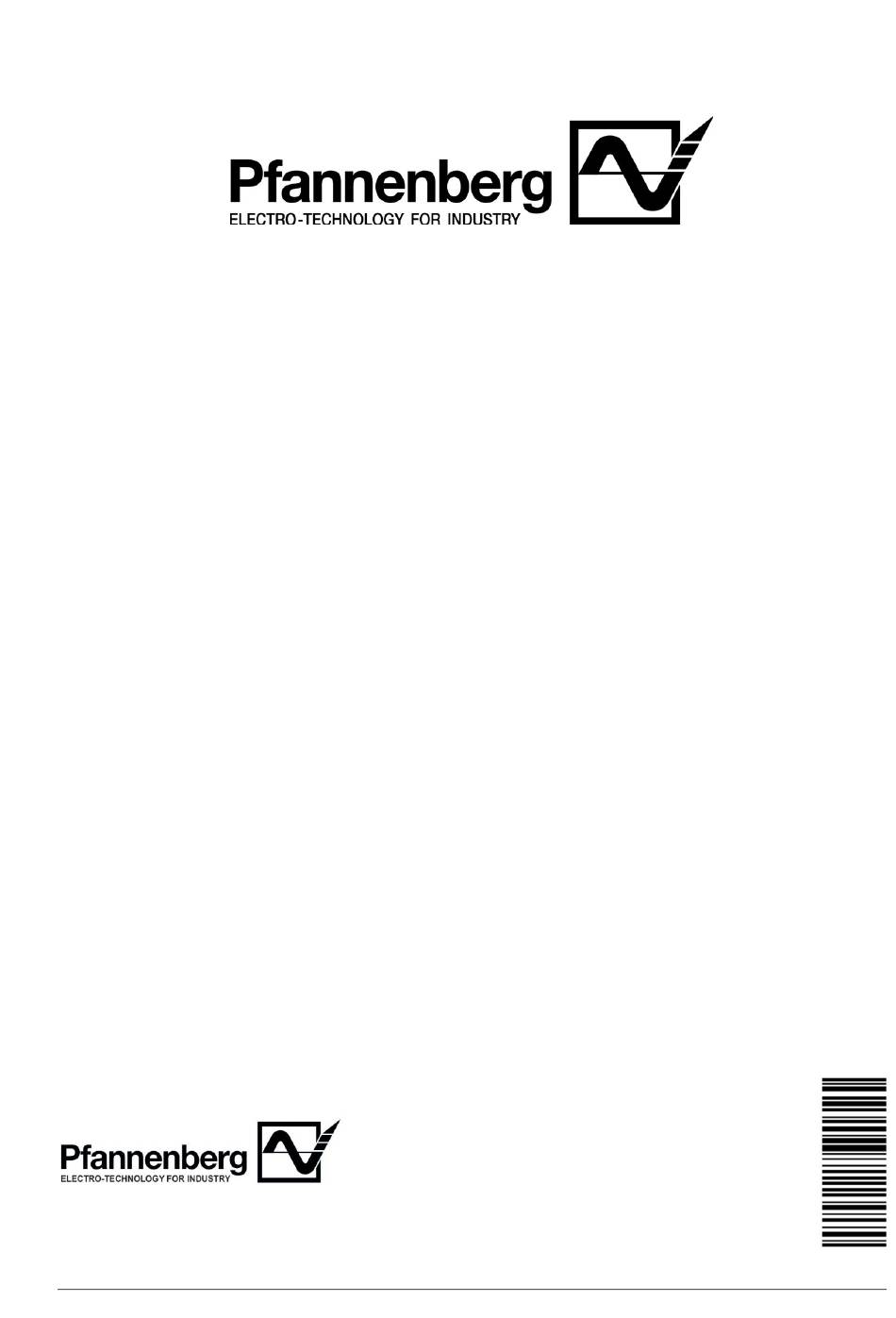

Betriebsanleitung
Instruction Manual
LED-Warnleuchte/ LED Warning light
PMF-LED-HI
Pfannenberg GmbH
·
Werner-Witt-Straße 1
D- 21035 Hamburg
·
Tel.: +49/ (0)40/ 734 12-0
Fax: +49/ (0)40/ 734 12-101
Service@pfannenberg.com
http://www.pfannenberg.com
09/2023
Datei/ file name:085501101d_de.docx
Seite / page: 1 / 8
Zeichnungsnr./ Drwg-no.: 30401–004-3d

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pfannenberg PMF-LED-HI

  • Seite 1 Betriebsanleitung Instruction Manual LED-Warnleuchte/ LED Warning light PMF-LED-HI Pfannenberg GmbH · Werner-Witt-Straße 1 D- 21035 Hamburg · Tel.: +49/ (0)40/ 734 12-0 Fax: +49/ (0)40/ 734 12-101 Service@pfannenberg.com http://www.pfannenberg.com 09/2023 Datei/ file name:085501101d_de.docx Seite / page: 1 / 8 Zeichnungsnr./ Drwg-no.: 30401–004-3d...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Kurzbeschreibung ............................3 Bestimmungsgemäße Verwendung ......................... 3 Technische Daten ............................3 Funktionsbeschreibung ............................ 4 Installation ................................ 4 Sicherheitshinweise ..........................4 Zusätzliche Anforderungen ........................5 Montage ................................5 Inbetriebnahme ..............................6 Warnhinweise ............................6 Hinweise ..............................6 Elektrischer Anschluss ..........................7 Einstellungen ............................
  • Seite 3: Kurzbeschreibung

    1. Kurzbeschreibung Bei der PMF-LED-HI handelt es sich um eine LED-Warnleuchte, die für den Einsatz im Industriebereich, im Gewerbebereich und im Kleingewerbe vorgesehen ist. Die Geräte sind für den Einsatz im Innen- und Außenbe- reich geeignet. Die LED-Warnleuchte erzeugt optische Warnsignale in drei unterschiedlichen Betriebsmodi. Durch eine als Fresnell-Linse ausgebildete Haube und entsprechend dazu angeordnete LEDs wird eine gute Bündelung des...
  • Seite 4: Funktionsbeschreibung

    0° 0° Abbildung 1 - Richtdiagramme 4. Funktionsbeschreibung Das optische Warnsignal wird nach dem Anlegen der Betriebsspannung in wahlweise drei Betriebsarten (Blitz-, Blink- und Rundumlichtbetrieb) erzeugt und über 16 LEDs abgestrahlt. Diese sind in zwei Ebenen horizontal abstrahlend verteilt. 4 LEDs bilden dabei immer einen Sektor. Es besteht die Möglichkeit, ein oder zwei der vier Sektoren abzuschalten, siehe Abbildung 2 - Sektoraufteilung der Lichtabstrahlung.
  • Seite 5: Zusätzliche Anforderungen

    Zusätzliche Anforderungen Die Kabelverschraubung, mit der das Gerät ausgerüstet ist, ist für runde Kabelquerschnitte und einem äußeren Durchmesser von 6,5 mm bis 13,5 mm vorgesehen. Wenn Kabel mit anderem Durchmesser oder Form einge- setzt werden sollen, müssen andere geeignete Kabelverschraubungen verwendet werden. Bei der Installation ist darauf zu achten, dass die Anschlussleitung/en gegen Zug und Verdrehen gesichert sind.
  • Seite 6: Inbetriebnahme

    7. Inbetriebnahme Warnhinweise GEFAHR - Lebensgefahr durch Stromschlag Spannungsführende Geräte und freiliegende Anschlussleitungen können Stromschläge erzeu- gen und schwere Unfälle verursachen. Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte und autorisierte Fachkräfte durchführen. Vor der Montage alle Zuleitungen spannungsfrei schalten und gegen Wiedereinschalten GEFAHR sichern.
  • Seite 7: Elektrischer Anschluss

    Elektrischer Anschluss DIP-Switch Einstellung Betriebsart/ Sektorkonfiguration Nicht belegt Betriebsspannung Blitzleuchte Abbildung 5 – Klemmenbelegung Anschluss-Nr. X1 Funktion Betriebsspannung Leuchte + (24V) – (GND) Betriebsspannung Leuchte Tabelle 1 - Belegung der Anschlussklemme (X1) Einstellungen DIP-Switch Schalterstellung Schalterstellung Schalter-Nr. Sektorkonfiguration Sektor 1 deaktiviert Sektor 1 aktiv Sektor 2 deaktiviert Sektor 2 aktiv...
  • Seite 8: Wartung

    9. Außerbetriebnahme, Demontage und Entsorgung Bei allen Arbeiten am Gerät sind die Warnhinweise auf Seite zu beachten. www.pfannenberg.com/disposal 10. Zubehör Hintergrundlicht kann die Wahrnehmbarkeit des Warnsignals verschlechtern. Um die Transparenz der Haube für Hintergrundlicht herabzusetzen und somit ein besseres Kontrastverhältnis zum Warnsignal zu erreichen, kann eine Blende im Inneren der Leuchte montiert werden.
  • Seite 9 Contents Brief summary ..............................2 Intended use ..............................2 Technical data ..............................2 Functional description ............................3 Installation ................................ 3 Safety note .............................. 3 Additional requirements .......................... 3 Mounting ................................4 Commissioning ..............................5 Warning ..............................5 Notes ............................... 5 Electrical connection ..........................
  • Seite 10: Brief Summary

    1. Brief summary The PMF-LED-HI is a warning light for use in industrial, commercial and small business environments. The de- vices are designed for indoor and outdoor use. The LED warning light offers various operating modes to create three different optical warning signals.
  • Seite 11: Functional Description

    0° 0° Illustration 1 - Directional diagram 4. Functional description Once placed under the operating voltage, the optical warning signal can be run in one of three modes (flashing, blinking and rotating lights). The signal is emitted horizontally via 16 LEDs distributed across two levels. Each sector always has 4 LEDs.
  • Seite 12: Mounting

    Available cable diameters and necessary power supply capacities for the cables can be derived from the tech- nical data. 6. Mounting Illustration 3 – The mechanical dimensions and the drilling template for fastening can be found in Illustra- tion 4 – Direct mounting.
  • Seite 13: Commissioning

    7. Commissioning Warning Life-threatening danger due to electric shock Voltage-carrying devices and exposed connection cables may cause electric shocks and seri- ous accidents. Only trained and authorized electricians may work on electrical connections. Disconnect all supply lines from mains before installation and secure them against recon- nection.
  • Seite 14: Electrical Connection

    Electrical connection DIP switch Configuration of operat- ing mode / sector config- uration Not assigned Operational voltage warning light Illustration 5 - Terminal assignment Connection No. X1 Function Operating voltage light + (24V) Operating voltage light – (GND) Table 1 - Assignment of the terminal clamps (X1) Settings DIP switch Switch position...
  • Seite 15: Maintenance

    Only original replacement parts can be used as replacements. 9. Decommissioning, disassembly and disposal The warning notes on page are to be heeded before any work is undertaken on the device. www.pfannenberg.com/disposal 30401 – 004-3c 085501101c page 7 / 8...
  • Seite 16: Accessories

    10. Accessories Background lighting can degrade the visibility of the warning signal. A blind can be mounted in the interior of the light to reduce the transparency of the lens and block background light, thus achieving better contrast levels for the warning signal.
