fr
4.2 Caractéristiques électriques
Tension de service
(Pour les limites cf.

Admissions)

Fréquence nominale
Plage de tension de
service
Consommation de
courant feux flash (1 Hz)
max.
Consommation de
courant sirène max.
Consommation
d'énergie
5. Admissions
(Les admissions sont valables pour les appareils signalés)
E189090:
S7256:
UL, cUL
(pour plus d'informations, cf. page 3 de la partie en langue anglaise)

6. Mise en service

6.1 Consignes de sécurité
DANGER - Danger de mort par décharge électrique
Les appareils sous tension et les câbles de raccordement dénudés peuvent provoquer des décharges élec-
triques et des accidents graves.
Les travaux sur les branchements électriques ne peuvent être effectués que par des professionnels agréés,

formés en électrotechnique.
Avant le montage, veuillez débrancher tous les câbles d'alimentation électrique et veillez à ce que le cou-

rant ne soit pas rétabli. Assurez-vous toujours de l'absence de tension.
Attendez la fin de la phase de décharge de 5 minutes pour les composantes électriques. L'appareil peut

ensuite être ouvert.
La tension de service ne doit être appliquée que lorsque le boîtier est solidement fermé.

AVERTISSEMENT - Risques liés à une utilisation non conforme des appareils
Une utilisation non conforme peut entraîner des accidents graves.
Lors de l'installation, assurez-vous que le câble de raccordement est protégé contre la traction et la torsion.

Les appareils sont uniquement destinés à une installation stationnaire.
DANGER - Risques liés à la détérioration des appareils
Le non-respect des indications de la plaque signalétique peut entraîner des accidents graves.
Lors de l'installation et de la maintenance des appareils, prenez toujours en compte les indications figurant

sur la plaque signalétique.
ATTENTION - Risques de blessures par des arêtes vives ou des composants chauds
Pendant les travaux d'installation, de montage ou d'entretien / maintenance, porter l'équipement de protec-

tion individuelle (EPI) approprié.
Poser les câbles à l'écart des arêtes vives, des coins et des composants internes, éviter toute collision

avec les composants.
ATTENTION - Déficience de la vue
Pour éviter toute altération de la vision, ne regardez pas fixement et directement le feu flash activé.

Le déclenchement soudain du flash peut effrayer le personnel.

ATTENTION - Risques d'altération de l'ouïe
Lors de l'utilisation de la combinaison feu/ sirène :
Veuillez porter un équipement anti-bruit pour prévenir toute altération de l'ouïe pendant votre travail ou lors

des tests.
Le déclenchement soudain de la sirène peut effrayer le personnel.

09/2023

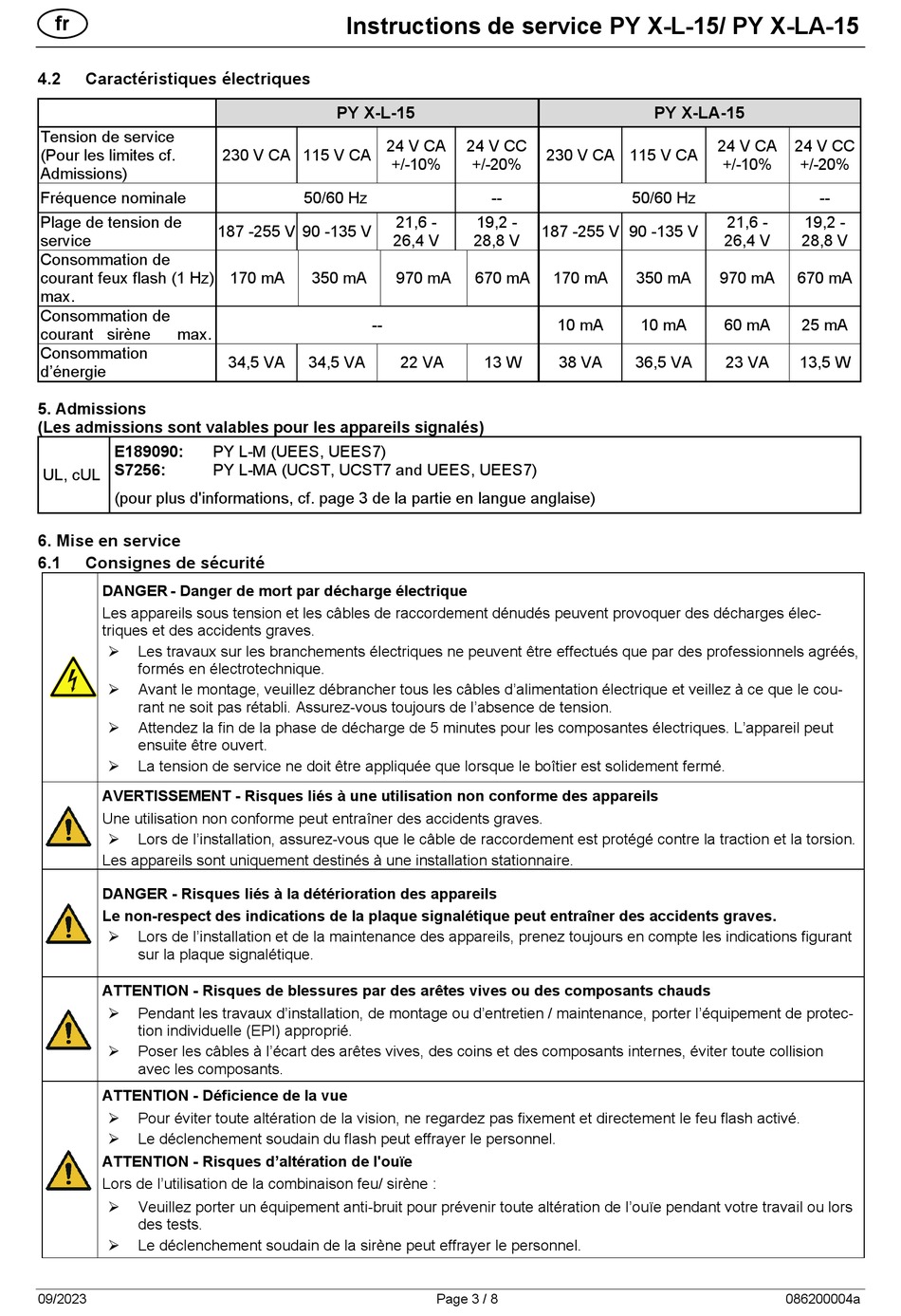

Instructions de service PY X-L-15/ PY X-LA-15
PY X-L-15
230 V CA 115 V CA
50/60 Hz
187 -255 V 90 -135 V
170 mA 350 mA
--
34,5 VA 34,5 VA
PY L-M (UEES, UEES7)
PY L-MA (UCST, UCST7 and UEES, UEES7)
24 V CA 24 V CC
230 V CA 115 V CA
+/-10% +/-20%
--
21,6 - 19,2 -
187 -255 V 90 -135 V
26,4 V 28,8 V
970 mA 670 mA 170 mA
22 VA 13 W
Page 3 / 8
PY X-LA-15
24 V CA
+/-10%
50/60 Hz
21,6 -
26,4 V
350 mA 970 mA
10 mA 10 mA 60 mA
38 VA 36,5 VA 23 VA
24 V CC
+/-20%
--
19,2 -
28,8 V
670 mA
25 mA
13,5 W
086200004a
