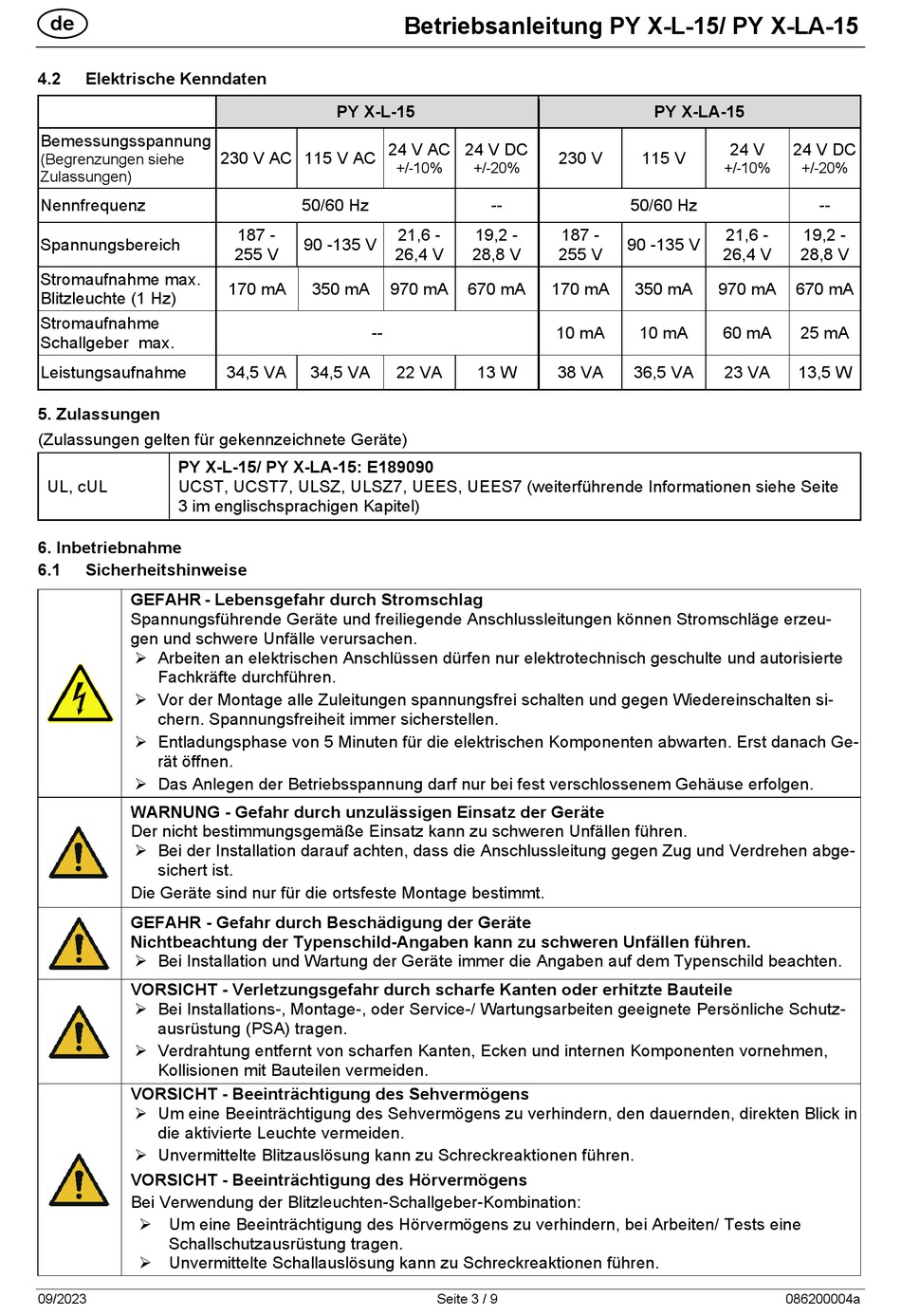

Pfannenberg PYRA Serie Betriebsanleitung Seite 3

de
4.2 Elektrische Kenndaten
Bemessungsspannung
(Begrenzungen siehe
Zulassungen)
Nennfrequenz
Spannungsbereich
Stromaufnahme max.
Blitzleuchte (1 Hz)
Stromaufnahme
Schallgeber max.
Leistungsaufnahme
5. Zulassungen
(Zulassungen gelten für gekennzeichnete Geräte)
PY X-L-15/ PY X-LA-15: E189090
UL, cUL UCST, UCST7, ULSZ, ULSZ7, UEES, UEES7 (weiterführende Informationen siehe Seite
3 im englischsprachigen Kapitel)
6. Inbetriebnahme
6.1 Sicherheitshinweise
GEFAHR - Lebensgefahr durch Stromschlag
Spannungsführende Geräte und freiliegende Anschlussleitungen können Stromschläge erzeu-
gen und schwere Unfälle verursachen.
 Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte und autorisierte
Fachkräfte durchführen.
 Vor der Montage alle Zuleitungen spannungsfrei schalten und gegen Wiedereinschalten si-
chern. Spannungsfreiheit immer sicherstellen.
 Entladungsphase von 5 Minuten für die elektrischen Komponenten abwarten. Erst danach Ge-
rät öffnen.
 Das Anlegen der Betriebsspannung darf nur bei fest verschlossenem Gehäuse erfolgen.
WARNUNG - Gefahr durch unzulässigen Einsatz der Geräte
Der nicht bestimmungsgemäße Einsatz kann zu schweren Unfällen führen.
 Bei der Installation darauf achten, dass die Anschlussleitung gegen Zug und Verdrehen abge-
sichert ist.
Die Geräte sind nur für die ortsfeste Montage bestimmt.
GEFAHR - Gefahr durch Beschädigung der Geräte
Nichtbeachtung der Typenschild-Angaben kann zu schweren Unfällen führen.
 Bei Installation und Wartung der Geräte immer die Angaben auf dem Typenschild beachten.
VORSICHT - Verletzungsgefahr durch scharfe Kanten oder erhitzte Bauteile
 Bei Installations-, Montage-, oder Service-/ Wartungsarbeiten geeignete Persönliche Schutz-
ausrüstung (PSA) tragen.
 Verdrahtung entfernt von scharfen Kanten, Ecken und internen Komponenten vornehmen,
Kollisionen mit Bauteilen vermeiden.
VORSICHT - Beeinträchtigung des Sehvermögens
 Um eine Beeinträchtigung des Sehvermögens zu verhindern, den dauernden, direkten Blick in
die aktivierte Leuchte vermeiden.
 Unvermittelte Blitzauslösung kann zu Schreckreaktionen führen.
VORSICHT - Beeinträchtigung des Hörvermögens
Bei Verwendung der Blitzleuchten-Schallgeber-Kombination:
 Um eine Beeinträchtigung des Hörvermögens zu verhindern, bei Arbeiten/ Tests eine
Schallschutzausrüstung tragen.
 Unvermittelte Schallauslösung kann zu Schreckreaktionen führen.
09/2023
PY X-L-15
24 V AC
230 V AC 115 V AC
50/60 Hz
187 -
90 -135 V
255 V
170 mA 350 mA 970 mA
--
34,5 VA 34,5 VA
Betriebsanleitung PY X-L-15/ PY X-LA-15
24 V DC
230 V
+/-10% +/-20%
--
21,6 - 19,2 - 187 -
26,4 V 28,8 V 255 V
670 mA 170 mA
10 mA
22 VA 13 W 38 VA
Seite 3 / 9
PY X-LA-15
24 V 24 V DC
115 V
+/-10%
50/60 Hz
21,6 -
90 -135 V
26,4 V
350 mA 970 mA 670 mA
10 mA 60 mA
36,5 VA 23 VA
086200004a
+/-20%
--
19,2 -
28,8 V
25 mA
13,5 W
