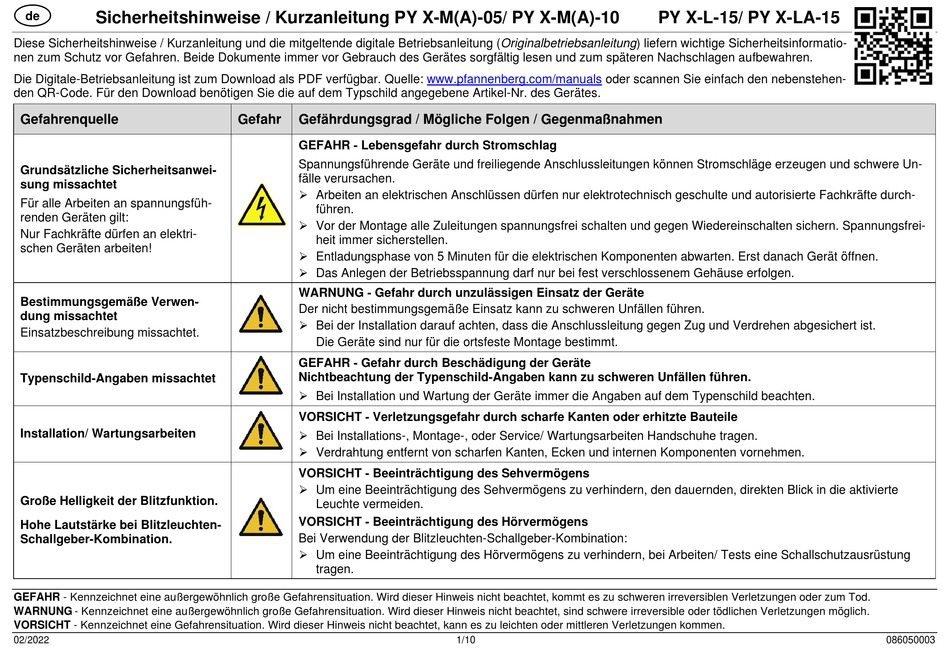

Sicherheitshinweise / Kurzanleitung PY X-M(A)-05/ PY X-M(A)-10
de
Diese Sicherheitshinweise / Kurzanleitung und die mitgeltende digitale Betriebsanleitung (Originalbetriebsanleitung) liefern wichtige Sicherheitsinformatio-
nen zum Schutz vor Gefahren. Beide Dokumente immer vor Gebrauch des Gerätes sorgfältig lesen und zum späteren Nachschlagen aufbewahren.
Die Digitale-Betriebsanleitung ist zum Download als PDF verfügbar. Quelle:
den QR-Code. Für den Download benötigen Sie die auf dem Typschild angegebene Artikel-Nr. des Gerätes.
Gefahrenquelle
Grundsätzliche Sicherheitsanwei-
sung missachtet
Für alle Arbeiten an spannungsfüh-
renden Geräten gilt:
Nur Fachkräfte dürfen an elektri-
schen Geräten arbeiten!
Bestimmungsgemäße Verwen-
dung missachtet
Einsatzbeschreibung missachtet.
Typenschild-Angaben missachtet
Installation/ Wartungsarbeiten
Große Helligkeit der Blitzfunktion.
Hohe Lautstärke bei Blitzleuchten-
Schallgeber-Kombination.
GEFAHR - Kennzeichnet eine außergewöhnlich große Gefahrensituation. Wird dieser Hinweis nicht beachtet, kommt es zu schweren irreversiblen Verletzungen oder zum Tod.
WARNUNG - Kennzeichnet eine außergewöhnlich große Gefahrensituation. Wird dieser Hinweis nicht beachtet, sind schwere irreversible oder tödlichen Verletzungen möglich.
VORSICHT - Kennzeichnet eine Gefahrensituation. Wird dieser Hinweis nicht beachtet, kann es zu leichten oder mittleren Verletzungen kommen.
02/2022
Gefahr
Gefährdungsgrad / Mögliche Folgen / Gegenmaßnahmen
GEFAHR - Lebensgefahr durch Stromschlag
Spannungsführende Geräte und freiliegende Anschlussleitungen können Stromschläge erzeugen und schwere Un-
fälle verursachen.
Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte und autorisierte Fachkräfte durch-
führen.
Vor der Montage alle Zuleitungen spannungsfrei schalten und gegen Wiedereinschalten sichern. Spannungsfrei-
heit immer sicherstellen.
Entladungsphase von 5 Minuten für die elektrischen Komponenten abwarten. Erst danach Gerät öffnen.
Das Anlegen der Betriebsspannung darf nur bei fest verschlossenem Gehäuse erfolgen.
WARNUNG - Gefahr durch unzulässigen Einsatz der Geräte
Der nicht bestimmungsgemäße Einsatz kann zu schweren Unfällen führen.
Bei der Installation darauf achten, dass die Anschlussleitung gegen Zug und Verdrehen abgesichert ist.
Die Geräte sind nur für die ortsfeste Montage bestimmt.
GEFAHR - Gefahr durch Beschädigung der Geräte
Nichtbeachtung der Typenschild-Angaben kann zu schweren Unfällen führen.
Bei Installation und Wartung der Geräte immer die Angaben auf dem Typenschild beachten.
VORSICHT - Verletzungsgefahr durch scharfe Kanten oder erhitzte Bauteile
Bei Installations-, Montage-, oder Service/ Wartungsarbeiten Handschuhe tragen.
Verdrahtung entfernt von scharfen Kanten, Ecken und internen Komponenten vornehmen.
VORSICHT - Beeinträchtigung des Sehvermögens
Um eine Beeinträchtigung des Sehvermögens zu verhindern, den dauernden, direkten Blick in die aktivierte
Leuchte vermeiden.
VORSICHT - Beeinträchtigung des Hörvermögens
Bei Verwendung der Blitzleuchten-Schallgeber-Kombination:
Um eine Beeinträchtigung des Hörvermögens zu verhindern, bei Arbeiten/ Tests eine Schallschutzausrüstung
tragen.
www.pfannenberg.com/manuals
oder scannen Sie einfach den nebenstehen-
1/10
PY X-L-15/ PY X-LA-15
086050003
