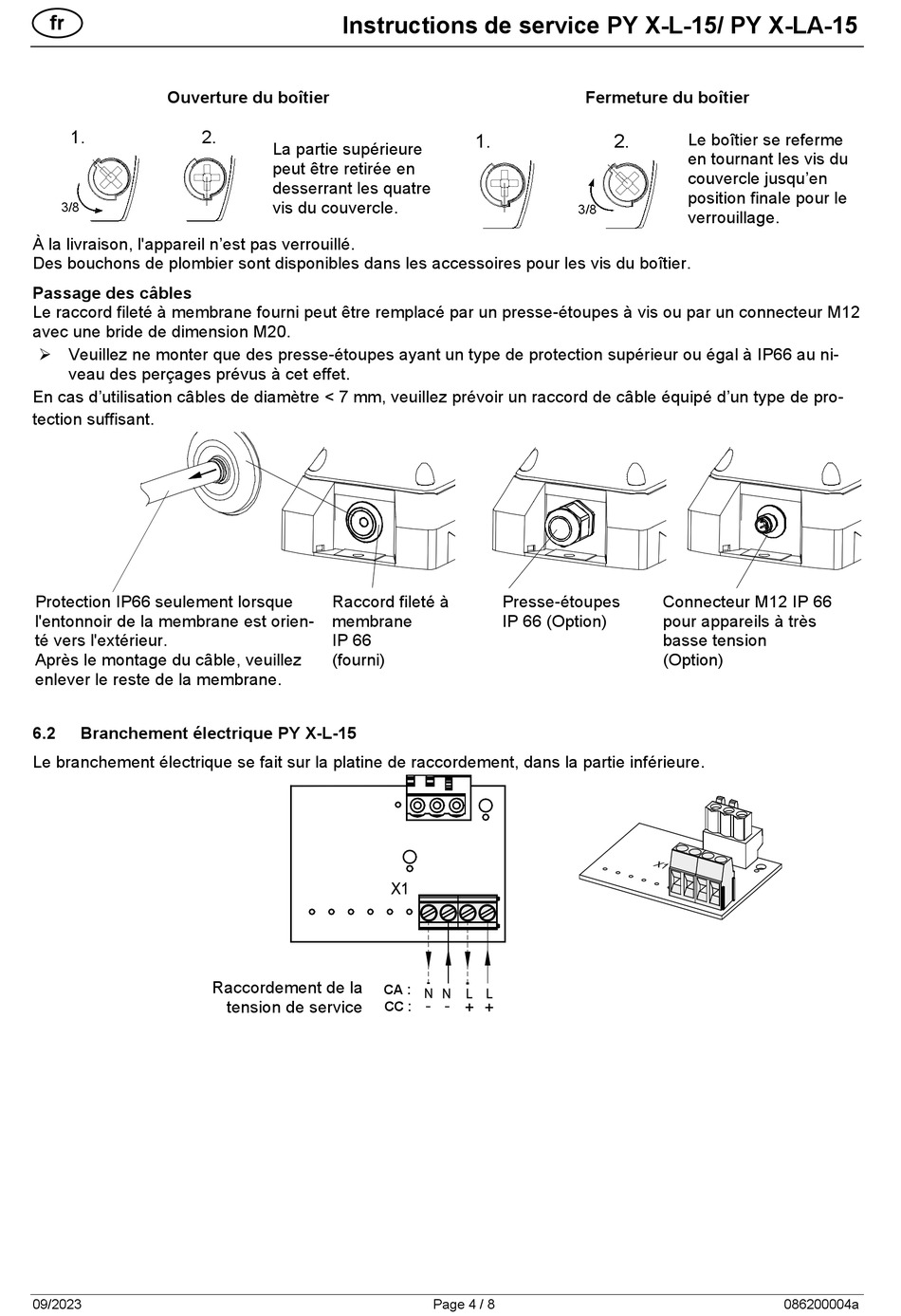

Pfannenberg PYRA Serie Betriebsanleitung Seite 21

fr
Ouverture du boîtier
1. 2.
3/8
À la livraison, l'appareil n'est pas verrouillé.
Des bouchons de plombier sont disponibles dans les accessoires pour les vis du boîtier.
Passage des câbles
Le raccord fileté à membrane fourni peut être remplacé par un presse-étoupes à vis ou par un connecteur M12
avec une bride de dimension M20.
 Veuillez ne monter que des presse-étoupes ayant un type de protection supérieur ou égal à IP66 au ni-
veau des perçages prévus à cet effet.
En cas d'utilisation câbles de diamètre < 7 mm, veuillez prévoir un raccord de câble équipé d'un type de pro-
tection suffisant.
Protection IP66 seulement lorsque
l'entonnoir de la membrane est orien-
té vers l'extérieur.
Après le montage du câble, veuillez
enlever le reste de la membrane.
6.2 Branchement électrique PY X-L-15
Le branchement électrique se fait sur la platine de raccordement, dans la partie inférieure.
09/2023
Instructions de service PY X-L-15/ PY X-LA-15
La partie supérieure
peut être retirée en
desserrant les quatre
vis du couvercle.
Raccord fileté à
membrane
IP 66
(fourni)
Raccordement de la
tension de service
1.
Presse-étoupes
IP 66 (Option)
CA :
CC :
Page 4 / 8
Fermeture du boîtier
2. Le boîtier se referme
en tournant les vis du
couvercle jusqu'en
position finale pour le
3/8
verrouillage.
Connecteur M12 IP 66
pour appareils à très
basse tension
(Option)
