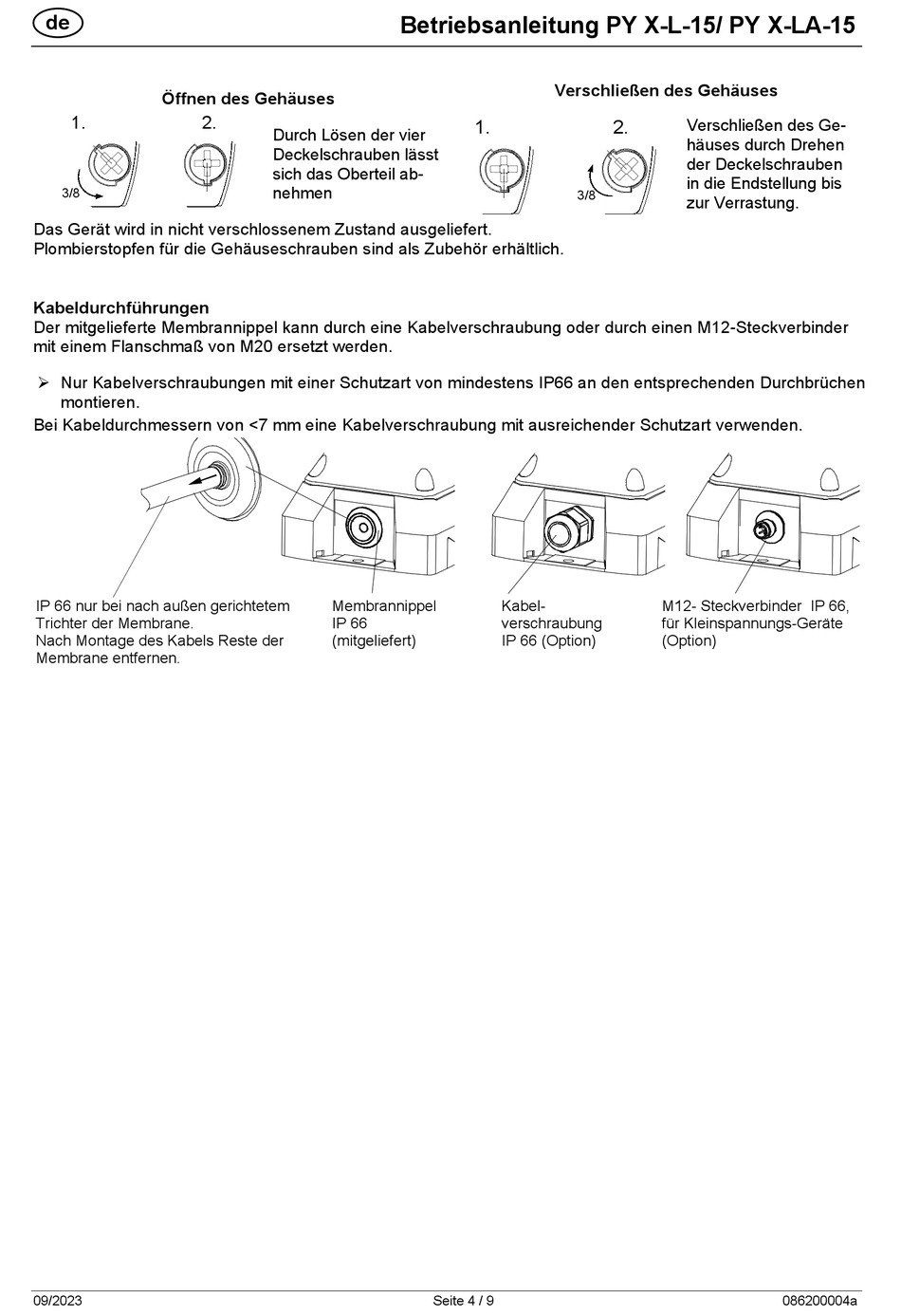

Pfannenberg PYRA Serie Betriebsanleitung Seite 4

de
Öffnen des Gehäuses
1. 2.
3/8
Das Gerät wird in nicht verschlossenem Zustand ausgeliefert.
Plombierstopfen für die Gehäuseschrauben sind als Zubehör erhältlich.
Kabeldurchführungen
Der mitgelieferte Membrannippel kann durch eine Kabelverschraubung oder durch einen M12-Steckverbinder
mit einem Flanschmaß von M20 ersetzt werden.
 Nur Kabelverschraubungen mit einer Schutzart von mindestens IP66 an den entsprechenden Durchbrüchen
montieren.
Bei Kabeldurchmessern von <7 mm eine Kabelverschraubung mit ausreichender Schutzart verwenden.
IP 66 nur bei nach außen gerichtetem
Trichter der Membrane.
Nach Montage des Kabels Reste der
Membrane entfernen.
09/2023
Betriebsanleitung PY X-L-15/ PY X-LA-15
Durch Lösen der vier
Deckelschrauben lässt
sich das Oberteil ab-
nehmen
Membrannippel
IP 66
(mitgeliefert)
Seite 4 / 9
Verschließen des Gehäuses
1. 2.
3/8
Kabel-
verschraubung
IP 66 (Option)
Verschließen des Ge-
häuses durch Drehen
der Deckelschrauben
in die Endstellung bis
zur Verrastung.
M12- Steckverbinder IP 66,
für Kleinspannungs-Geräte
(Option)
086200004a
