5.4.5

Getriebe lackieren

ACHTUNG!
Entlüftungsventile und Wellendichtringe können beim Lackieren oder Nachlackieren
beschädigt werden.
Möglicher Sachschaden.
•
•
Falls Sie das Getriebe überlackieren wollen, überprüfen Sie die Verträglichkeit des
neuen Lacks mit dem vorhandenen Schutzlack. Als Folge der Unverträglichkeit von
Lacken ergeben sich Lackschäden und die Schutzfunktion der Lacke ist nicht mehr
gewährleistet.
5.5

Einbau in eine Anlage: Kegelradgetriebe BS.F..

Die Definition der Raumlagen finden Sie in Kapitel "Raumlagen", (Seite 48) .
HINWEIS
Bei der Getriebeausführung BS.F..202B – 402B muss eine Einschraubtiefe in den
Abtriebsflansch des Getriebes vom 1,6-fachen des Schraubendurchmessers gewähr-
leistet sein.
Bei der Getriebeausführung BS.F..502B – 802B muss eine Einschraubtiefe in den
Abtriebsflansch des Getriebes vom 1,25-fachen des Schraubendurchmessers
gewährleistet sein.
5.5.1 BS.F..: Verschraubung von der Getriebeseite über den B5-Flansch:

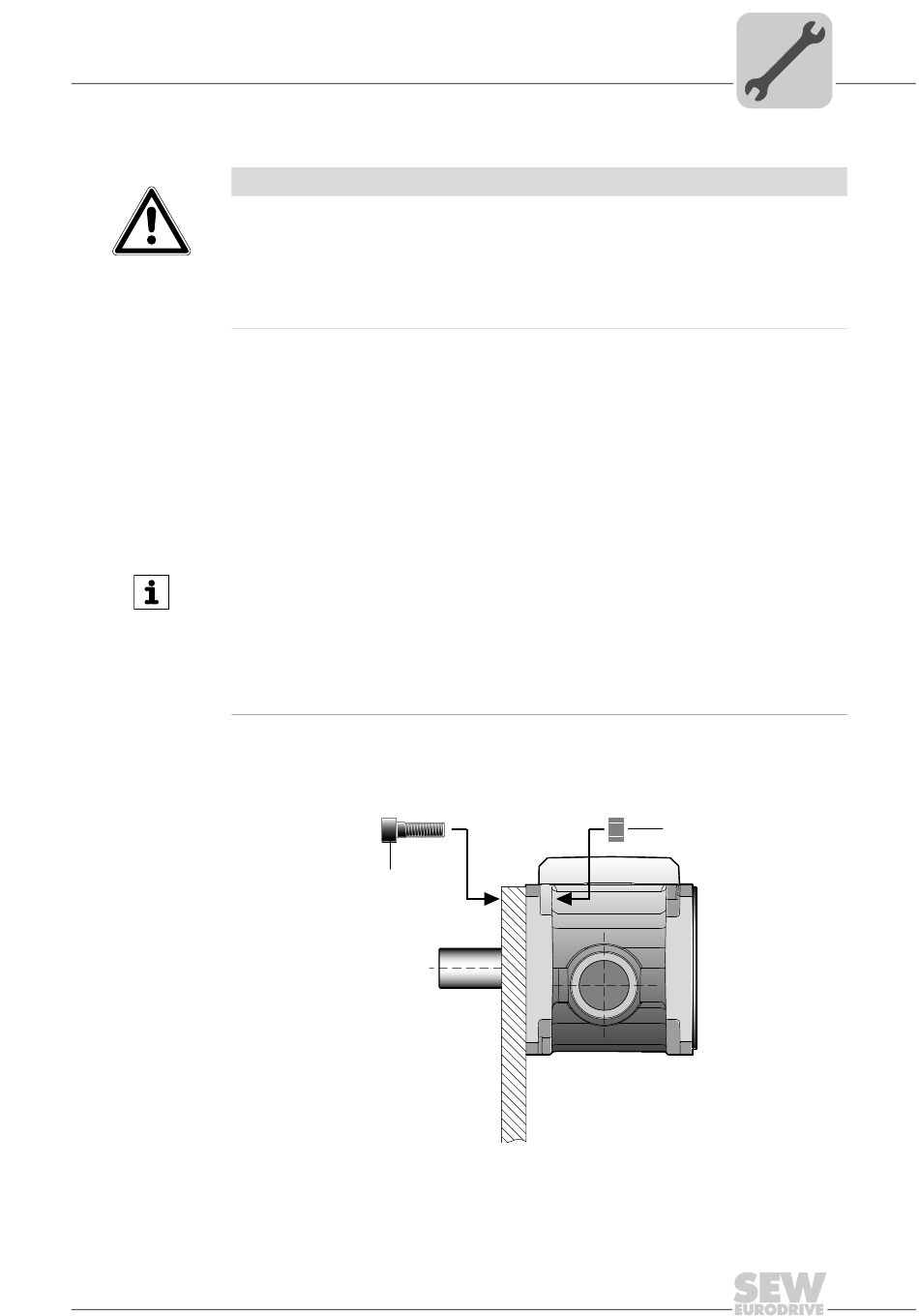

Folgende Abbildung zeigt den Einbau von Kegelradgetrieben BS.F..:
[1]
[2]
Betriebsanleitung – Explosionsgeschützte Getriebe Typenreihen BS.F.. und PS.F..
Einbau in eine Anlage: Kegelradgetriebe BS.F..
Entlüftungsventile und die Schutzlippe der Wellendichtringe vor dem Lackieren
sorgfältig abkleben.
Nach den Lackierarbeiten Klebestreifen entfernen.
[1]
Schrauben mit der Festigkeitsklasse 8.8
Mutter
Mechanische Installation
[2]
5
