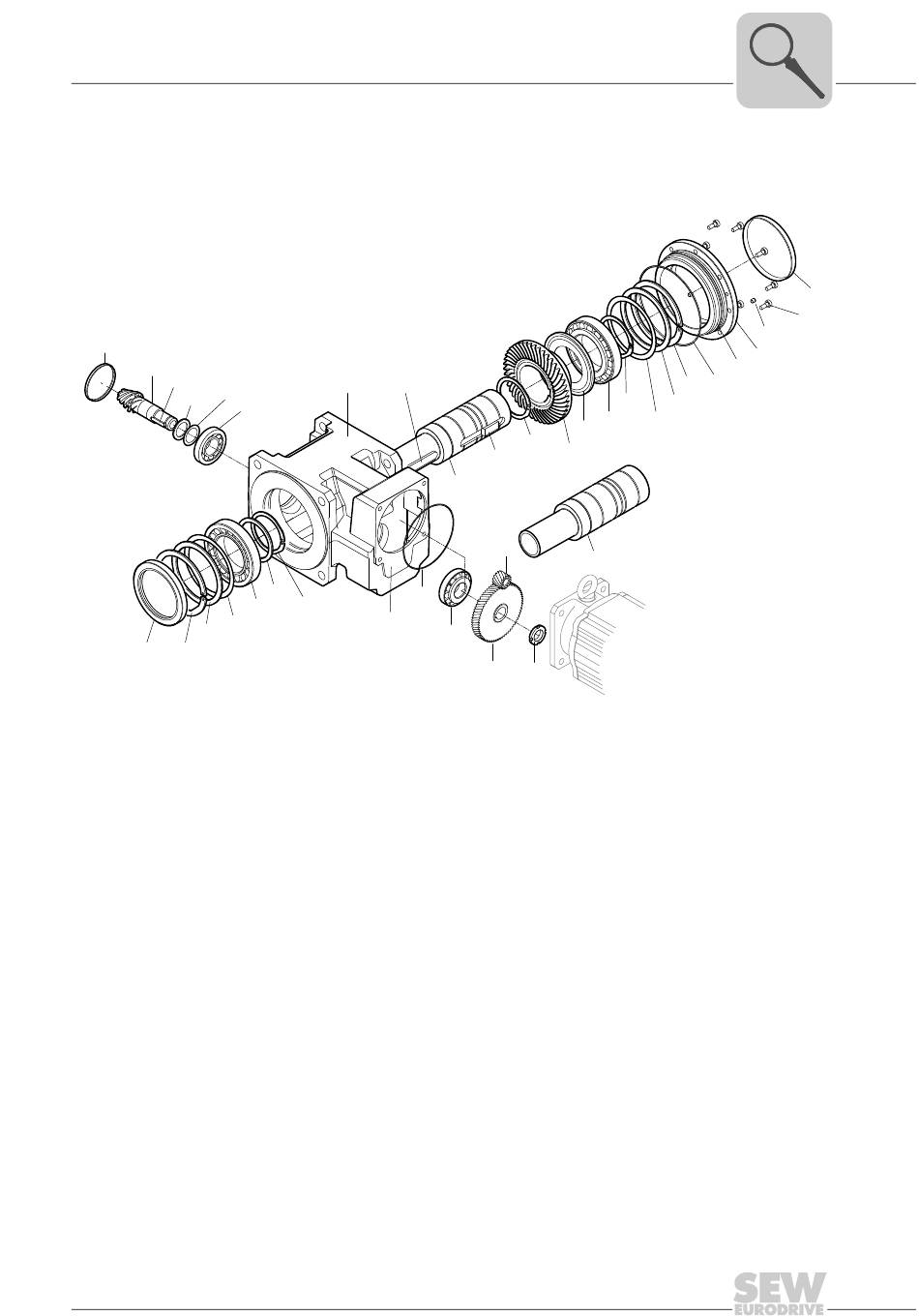

4.1 Prinzipieller Aufbau – Getriebe
4.1.1 Kegelradgetriebe BS.F..
[131]
[536]
[5]
[537]
[43]
[538]
[48]
[42]
[11]
[518]
[166]
[519]
[12]
[9]
[520]
[1] Ritzel
[2] Rad
[5] Kegelritzelwelle
[6] Tellerrad
[7a] Abtriebswelle (BS.F..)
[7b] Abtriebswelle (BSKF..)
[8] Passfeder (BSKF..)
[9] Wellendichtring
[11] Kegelrollenlager
[17] Stützscheibe
[19] Passfeder
1) nur bei Kegelradstufe i = 7.5
2) nur für Bauform M5
Betriebsanleitung – Explosionsgeschützte Getriebe Typenreihen BS.F.. und PS.F..
[8]
[22]
[17] [49]
[251]
[29]
[22] Getriebegehäuse
[23] Stützscheibe
[25] Kegelrollenlager
[29] Klebe- und Dichtmittel
[42] Kegelrollenlager
[43] Passfeder
[45] Kegelrollenlager
1)
[48] Stützscheibe
[49] O-Ring
2)
[84] Nilosring
[85] Zentrierflansch
Getriebeaufbau
Prinzipieller Aufbau – Getriebe
[250]
[25]
[84]
[250]
[6]
[19]
[7b]
[1]
[7a]
[45]
[2]
[113]
[116]
[88] Sicherungsring
[89] Verschlusskappe
[103] O-Ring
[113] Nutmutter
[116] Gewindesicherung
[131] Verschlusskappe
[142] Zylinderschraube
[153] Klebe- und Dichtmittel
[160] Verschluss-Stopfen
[166] Stützscheibe
[250] Sicherungsring
[89]
[142]
[160]
[85]
[153]
[88] [103]
[23]
[521]
[522]
[523]
3209632139
[251] Sicherungsring
[518] Pass-Scheibe
[519] Pass-Scheibe
[520] Pass-Scheibe
[521] Pass-Scheibe
[522] Pass-Scheibe
[523] Pass-Scheibe
[536] Pass-Scheibe
[537] Pass-Scheibe
[538] Pass-Scheibe
