- Seite 1 Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Servo-Planetengetriebe PS.C Aktuell Ausgabe 01/2008 16600401 / DE...
- Seite 2 SEW-EURODRIVE – Driving the world...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Marktanforderung....................4 2 Das Produkt ......................5 Produktanforderungen und Eigenschaften ............... 5 Das Produktdesign....................... 5 Zielbranchen und Anwendungen................6 Zielsetzung........................7 Produktnamen und Typenbezeichnung ..............9 Aufbau des PS.C-Planetengetriebes ................ 10 Getriebeausführung ....................11 Motoranbau......................... 12 Übersicht über die Baukastenstruktur ..............17 3 Technische Daten.................... -
Seite 4: Marktanforderung
Marktanforderung Marktanforderung Startpaket "Intern" Die Einführung neuer Servoprodukte, wie dynamische Servomotoren (CMP), leistungs- ® starke Servoregler (MOVIAXIS ) und spielarme Servogetriebe (PS.F und BS.F) eröff- nen SEW-EURODRIVE neue Applikationsfelder in der Servotechnik. Aufgrund ihrer hohen Leistungsdichte und Präzision in den Bewegungsabläufen unter- stützen Servoplanetengetriebe die Maschinenhersteller bei der Entwicklung von sehr kompakten Maschinen. -
Seite 5: Das Produkt
Das Produkt Das Produkt Produktanforderungen und Eigenschaften Unterschiedliche bzw. reduzierte Maschinenperformance zieht oftmals auch eine An- passung der dafür benötigten Antriebstechnik nach sich. Dabei soll dem Konstrukteur größtmögliche Flexibilität und Kosteneffizienz geboten werden. Dafür wurden die neuen spielarmen "competitive" Planetengetriebe PS.C entwickelt, die sich durch technische Eigenschaften wie ·... -
Seite 6: Zielbranchen Und Anwendungen
Das Produkt Zielbranchen und Anwendungen Folgende Bereiche können zunächst als Zielbranchen und Anwendungen für den Ein- satz von PS.C-Planetengetrieben gesehen werden: • Holz- und Kunststoffbe- und verarbeitungsmaschinen, • Pick-and-Place-Anwendungen, • Handling-Anlagen und -Systeme, • Abfüllanlagen in der Lebensmittelindustrie, • Verpackungsmaschinen. Beispiele für Handhabungstechnik: Anwendungen... -
Seite 7: Zielsetzung
Das Produkt Zielsetzung • Erweiterung des Servogetriebe-Portfolios durch eine "Low-Invest"-Servoplaneten- getriebe-Baureihe. • Steigerung des Kundennutzens. Folgende Merkmale und Nutzen können, jeweils aus Sicht des Kunden, angeführt wer- den, um die PS.C-Planetengetriebe zu charakterisieren. 2.4.1 Kundensicht • Optimiertes Preis-Leistungs-Verhältnis für die Maschinenkomponenten. •... - Seite 8 Projektierung voraus. Die wichtigsten Kriterien, die hierbei beachtet werden müs- sen, sind Drehmoment und Verdrehspiel. Vergleich von PS.C- und PSE-Getriebe In den Tabellen ist der Vergleich der beiden Getriebebaureihen beispielhaft mit i=5 ge- zeigt. PS.C 220 PSE 200 PS.C 320 PSE 300 Max. Drehmoment...
-
Seite 9: Produktnamen Und Typenbezeichnung
Das Produkt Produktnamen und Typenbezeichnung Für die Planetengetriebebaureihe wird die Bezeichnung PS.. von den bisherigen Be- zeichnungen übernommen. 1. Ziffer: Baugröße des Getriebes, zugeordnet zu seiner Drehmomentklasse 2. Ziffer: Baustand der Getriebegröße 3. Ziffer: Angabe der Stufenzahl B14-Flansch Competitive Passfeder Servo Planetary Aktuell –... -
Seite 10: Aufbau Des Ps.c-Planetengetriebes
Das Produkt Aufbau des PS.C-Planetengetriebes Die PS.C-Getriebe werden in kompakter Bauweise in ein- und zweistufiger Ausführung und vier abgestuften Baugrößen angeboten. Die Einbaulage oder Bauform ist beliebig, am Abtrieb kann zwischen einem B5- und B14-Flansch und zwischen Vollwelle mit oder ohne Passfeder (Standard) gewählt werden. -
Seite 11: Getriebeausführung
Das Produkt Getriebeausführung In Anlehnung an die 7er-Getriebereihe werden die Ausführungsbezeichnungen wie folgt vergeben: PS.. : steht allgemein für Servo-Planetengetriebe PSC.. : steht für B5-Flanschbefestigung mit Vollwelle PSKC.. : steht für B5-Flanschbefestigung mit Vollwelle und Passfeder PSCZ.. : steht für B14-Flanschbefestigung mit Vollwelle PSKCZ.. -
Seite 12: Motoranbau

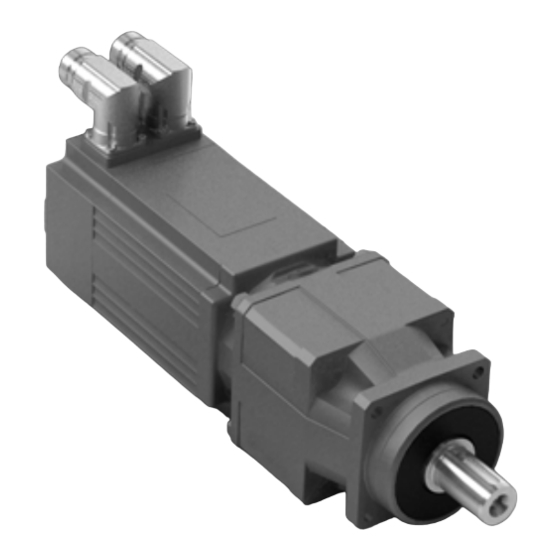

Das Produkt Motoranbau 2.8.1 Direktanbau Das bewährte Baukastenprinzip ermöglicht eine direkte Kombination von Planetenge- trieben und synchronen Servomotoren. Dabei können die neuen PS.C-Servo-Planeten- getriebe ohne die Verwendung eines Adapters direkt mit den synchronen Servomotoren der DS-, CM- oder CMP-Reihe von SEW-EURODRIVE kombiniert werden. Die kleineren und leichteren Antriebe ermöglichen zudem eine kompakte Gestaltung der Anlage. - Seite 13 Das Produkt a max Bau- größe [Nm] 62 / 86 74 / 91 PS.C321 69 / 85 66 / 81 62 / 86 62 / 86 74 / 91 62 / 86 PS.C322 69 / 85 69 / 85 74 / 91 69 / 85 66 / 81 147 / 203...
-
Seite 14: Motoranbau Über Adapter Ech
Das Produkt 2.8.2 Motoranbau über Adapter ECH Wenn ein Kunde keinen Direktanbau, sondern einen Adapter als "Service-Schnittstelle" wünscht, können Servomotoren über den ECH-Motoradapter an die PS.C-Getriebe an- gebaut werden. Durch den neu entwickelten, kostenoptimierten Adapter ECH wird ein einfacher Mo- toranbau gewährleistet. - Seite 15 Das Produkt Adapteranbau ECH × Bau- a max größe [Nm] [kgm 62 / 86 0.16 62 / 86 0.15 74 / 91 0.09 62 / 86 0.08 PS.C322 69 / 85 0.08 69 / 85 0.04 74 / 91 0.04 69 / 85 0.04 66 / 81...
-
Seite 16: Motoranbau Über Adapter Eph
Das Produkt Adapteranbau ECH × Bau- a max größe [Nm] [kgm 347 / 427 2.23 PS.C621 323 / 398 1.17 308 / 380 0.58 347 / 427 1.83 323 / 398 0.96 323 / 398 0.94 PS.C622 347 / 427 0.48 323 / 398 0.46... -
Seite 17: Übersicht Über Die Baukastenstruktur
Das Produkt Übersicht über die Baukastenstruktur Aktuell – Servo-Planetengetriebe PS.C... -
Seite 18: Technische Daten
Technische Daten Technische Daten Die nachfolgend aufgeführten technischen Daten gelten für eine Getriebeschmierung mit Öl bei i = 5. Bei Fettschmierung ergibt sich zum Teil eine Drehmoment- oder Dreh- zahlreduzierung. PS.C220 PS.C320 PS.C520 PS.C620 Max. Drehmoment amax bei n =1500 1/min Beschleunigungs- moment Querkraft... -
Seite 19: Produkteigenschaften
Produkteigenschaften Produkteigenschaften Motordirektanbau an Performance-orientiertes DS-, CM-, CMP-Servo- Servogetriebe-Portfolio motoren wahlweise B5- / B14-Abtriebs- flansch wahlweise Öl- oder Fettschmierung Motoranbau über kostenoptimierten Synthetischer ECH-Adapter Schmierstoff Flexibler Motoran- bau über EPH- Adapter Aktuell – Servo-Planetengetriebe PS.C... -
Seite 20: Verkaufsunterstützung
Verkaufsunterstützung Verkaufsunterstützung Service und Reparatur / Logistik In Deutschland sind Mitarbeiter für Serviceaufgaben geschult. Reparaturen und Ersatz- teile sind beim SEW-Service verfügbar. Dokumentation Folgende Druckschriften stehen beim Verkaufsstart zur Verfügung: Dokument Sachnummer (de) Sachnummer (en) Verkaufsprospekt 11591404 11591412 Betriebsanleitung 11621400 11621419 Katalog (PSC-Getriebe mit synchronen Servomotoren) 11602201... -
Seite 21: Ansprechpartner
Ansprechpartner Ansprechpartner (+49) (0) 7251 75 - für Produktbetreuung MEAE / Herr Völkel Tel. 2487 Fax 502487 christof.völkel@sew-eurodrive.de MEAP / Herr Kirmis Tel. 2492 Fax 502487 joerg.kirmis@sew-eurodrive.de für Projektierungen in Deutschland MEAE / Herr Völkel Tel. 2487 Fax 502487 christof.völkel@sew-eurodrive.de Aktuell –... - Seite 23 SEW-EURODRIVE – Driving the world...
-
