ELEKTRISCHE INSTALLATION
6.2
Elektrischer Anschluss
6.2.1
Übersicht der elektrischen Anschlüsse
6.2.2
Pinbelegung, M12-Steckverbinder, 5-polig (variantenabhängig)
1 6
B E T R I E B S A N L E I T U N G | C F P C U B I C
Der Sensor wird über eine fertig konfektionierte Leitungsdose mit M12 x 1-Steckver-
binder, 5-/ 8-polig angeschlossen. Leitungsdose spannungsfrei auf den Sensor aufste-
cken und festschrauben.
Leitung gemäß ihrer Funktion anschließen. Nach Anlegen der Versorgungsspannung
führt der Sensor einen Selbsttest durch. Im eingebauten Zustand ist nach abgeschlos-
senem Selbsttest (< 5 s) der Sensor betriebsbereit und das Display zeigt den aktuellen
Messwert an.
3

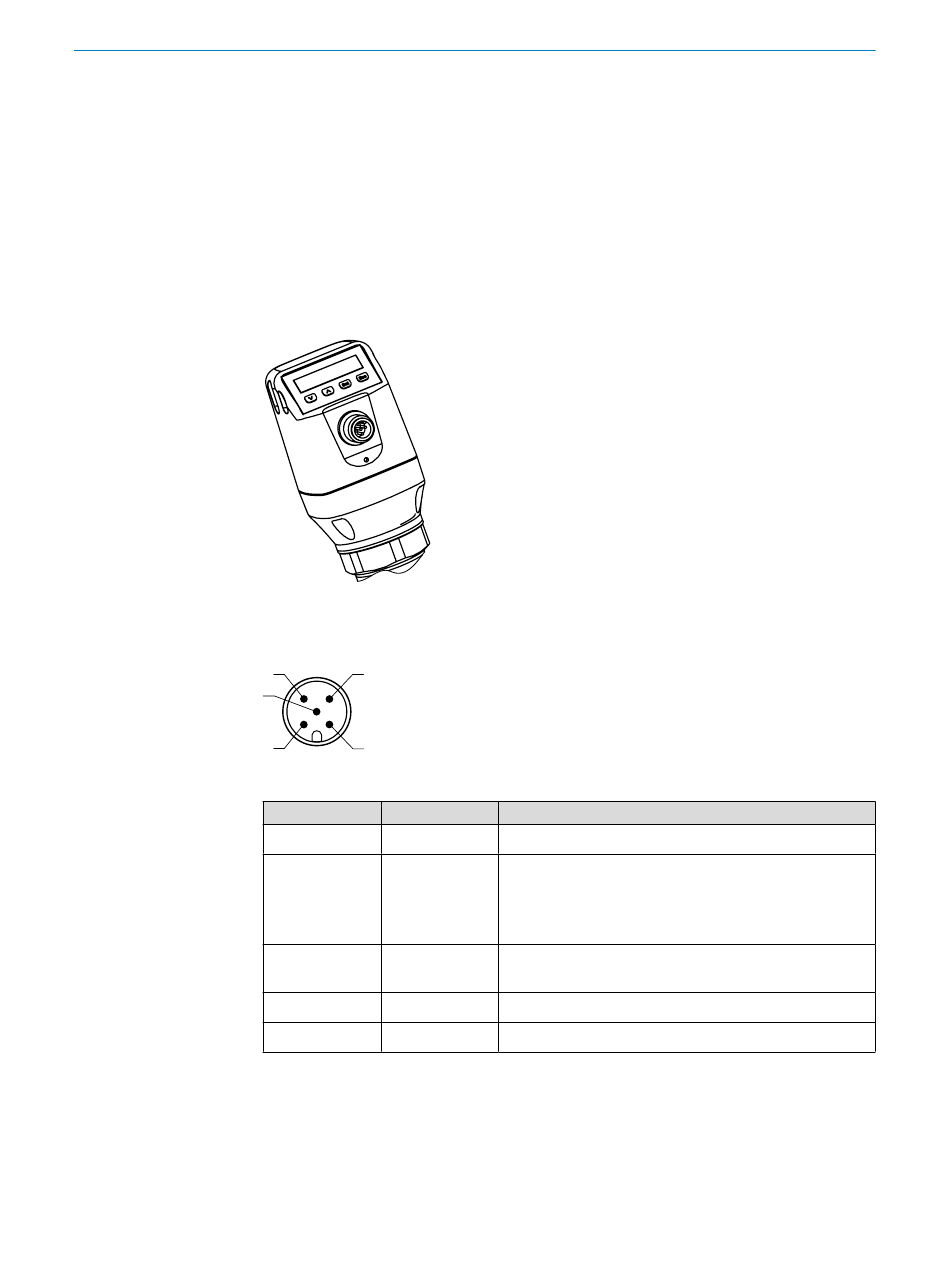

Abb. 3: CFP Cubic Geräteansicht
4
3
5
1
2
Abb. 4: M12 x 1-Steckverbinder, 5-polig
Kontakt
Kennzeichnung Beschreibung
1
L+
2
Q
A
3
M
4
C/Q
1
5
Q
2
2
1
5
4
Versorgungsspannung
Stromausgang 4 ... 20 mA
oder
Spannungsausgang 0 ... 10 V
Variantenabhängig
Masse, Bezugsmasse für
Strom-/ Spannungsausgang
Schaltausgang 1, PNP/ NPN/ DRV (Push-Pull)/ IO-Link
Schaltausgang 2, PNP/ NPN/ DRV (Push-Pull)
8020318 /1F9A/2022-06-09 | S I C K A G
