Verhalten des Schaltausgangs
8.3.3

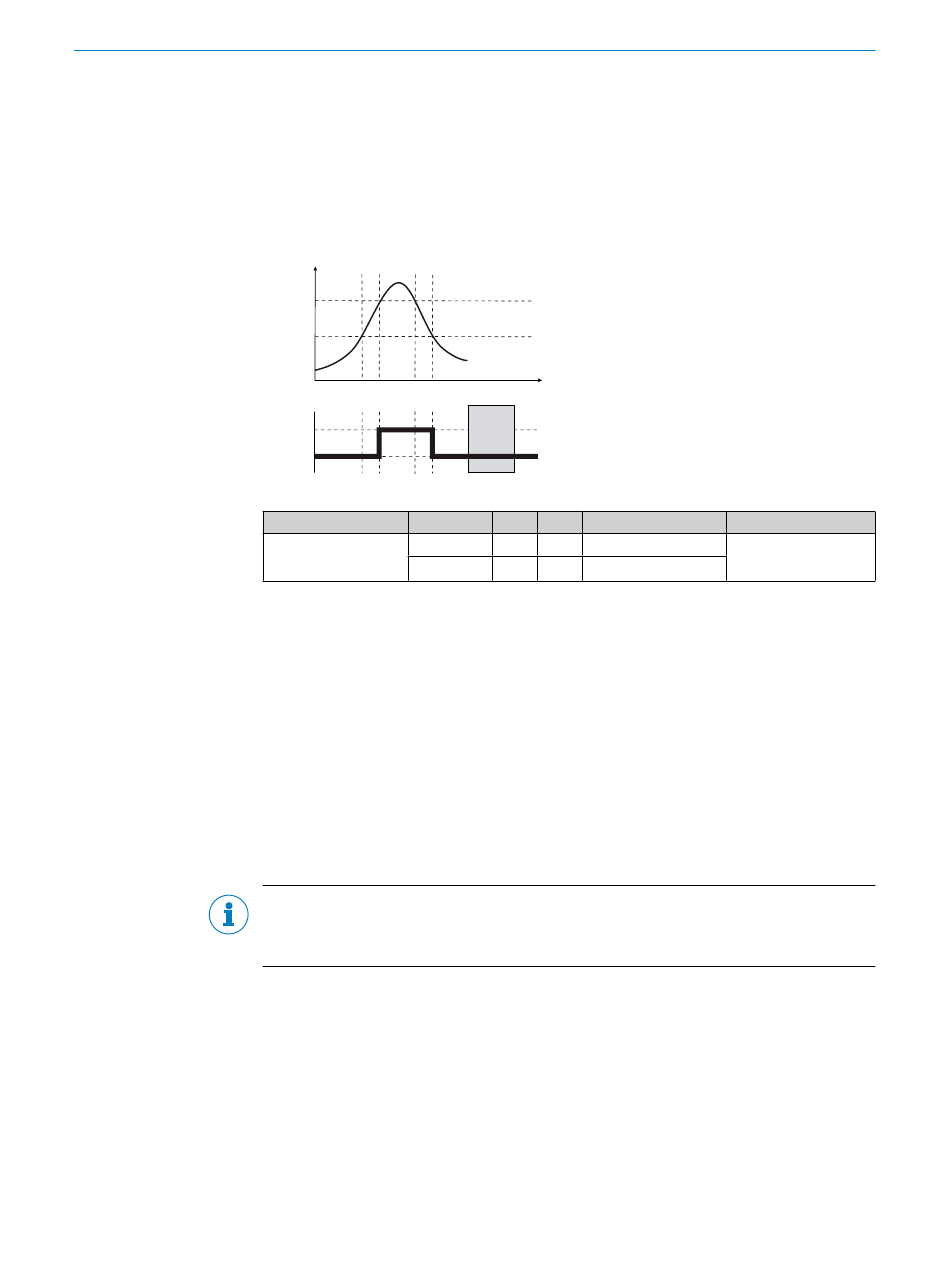

Öffner mit einstellbarer Hysterese
Anwendungen
Parametrierung
8020318 /1F9A/ 2022-06-09 | S I C K A G
Irrtümer und Änderungen vorbehalten
•
PNP = Schaltausgang in PNP-Schaltung
•
NPN = Schaltausgang in NPN-Schaltung
•
DRV = Schaltausgang in Push-Pull-Funktion
Füllstand
SP
RP
aktiv
inaktiv
Schaltausgang
aktiv
Schließer/ HNO
inaktiv
Nur Pulldown.
1)
Nur Pullup.
2)
−
Überfüllsicherung
−
Vollmeldung
Schaltausgang Qx als Öffner parametrieren (am Beispiel Q1).
Hinweis:
Die Bezeichnung des Schaltausganges (hier im Beispiel Q1) ändert sich nach der aus-
gewählten auszugebenden Prozessgröße.
1.
Exprt-Modus anmelden, siehe
2.
Modus Output einstellen unter Menü Q1-### / MODE1 / OUTPUT.
3.
Auszugebende Prozessgröße parametrieren.
•
Parameter im Menü Q1-### / PROC1 auf gewünschten Wert setzen.
4.
Modus Hysterese einstellen im Menü Q1-### / OUT1 / HYST.
5.
Schaltausgang parametrieren.
•
Parameter im Menü Q1-### / POL1 auf NC setzen.
t
Fehlersignal
PNP
NPN
DRV
U
0 V
U
(PNP geschaltet)
v
v
0 V
U
0 V (NPN geschaltet)
1)
2)
v
„8.2.2 Exprt-Mode".
B E T R I E B S A N L E I T U N G | C F P C U B I C
BEDIENUNG
8
Zustand bei Fehler
inaktiv
