8.2.1
User-Mode
8.2.2
Exprt-Mode
8.3
Schaltausgänge parametrieren
8.3.1
Schalthysterese und Fensterfunktion
Je nach Variante 2 oder 4 Ausgänge
8020318 /1F9A/ 2022-06-09 | S I C K A G
Irrtümer und Änderungen vorbehalten
Der User-Mode ermöglicht die einfache Inbetriebnahme für viele Standardapplikati-
onen. Die Anzahl der am Display einstellbaren Parameter ist reduziert.
Der Exprt-Mode bietet vollen Funktionsumfang am Display.
Erweiterte Funktionen sind verfügbar für:
−
Schaltausgänge
•
Ausgang: Prozessgröße, Hysterese/Fenster, Polarität, Simulation, Elektrische
Eigenschaft (NPN/ PNP/ DRV (Push-Pull))
•
Nutzen des Schaltausgangs als Eingang zum Auslösen von Aktionen (minLvl,
maxLvl, etc)
−
Analogausgänge
•
Umschalten der Prozessgröße, 4-20 mA/0-10 V, Fehlersignal, Simulation
−
Konfiguration
•
Displayanzeige, Einheiten, Offset, Lock
−
Messung
•
Detaillierte Signalqualität, Filter, TrsHld
Hinweis:
Der Exprt-Mode wird bei der Verwendung von IO-Link automatisch aktiviert.

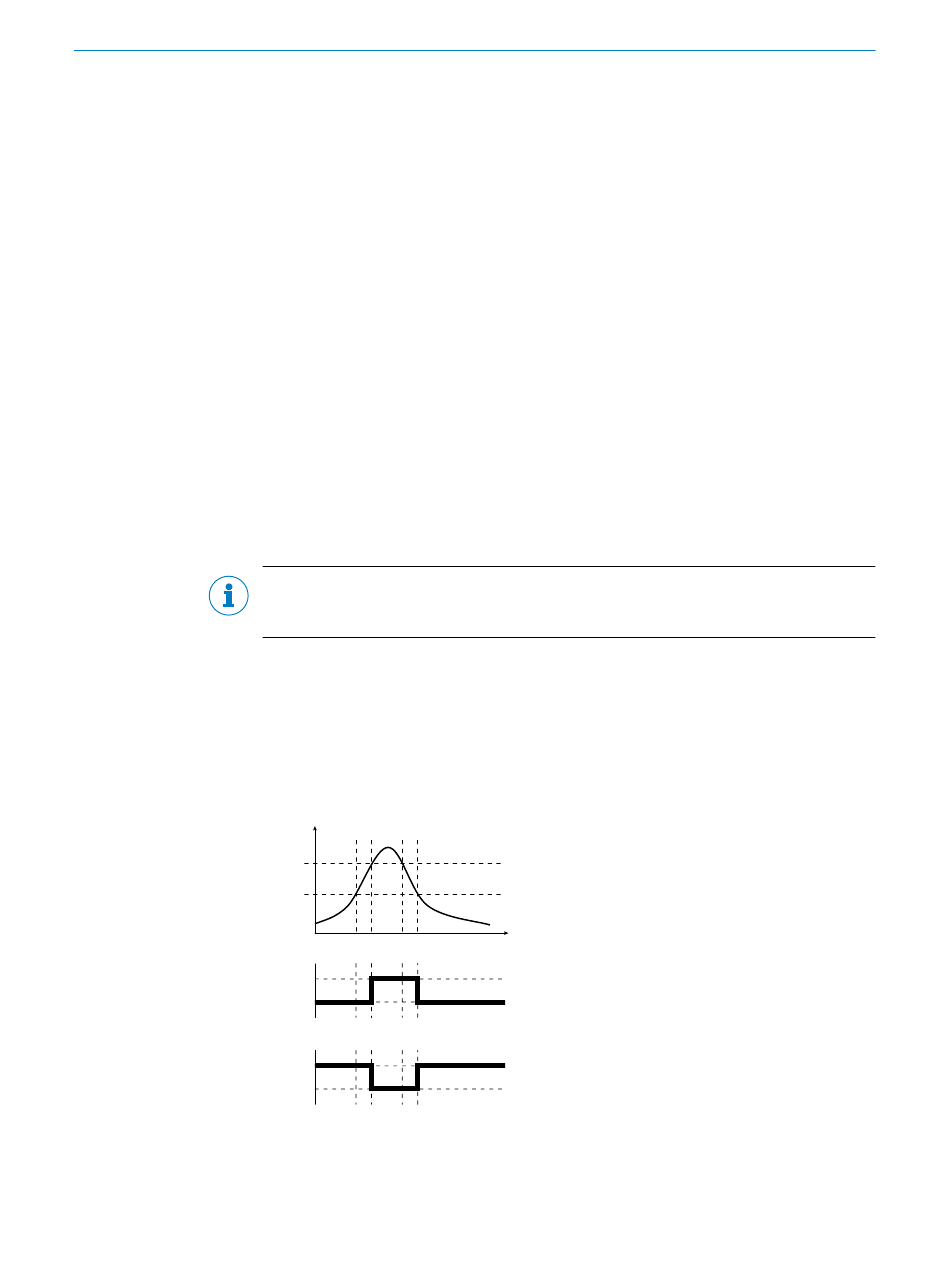

Füllstand
SP
RP
high
low
high
low
Wenn der Füllstand um den Sollwert
schwankt (z. B. Wellenbewegung beim
Befüllen), hält die Hysterese den
t
Schaltzustand der Ausgänge stabil.
Bei steigendem Füllstand schaltet der
Ausgang bei Erreichen des jeweiligen
HNO
Schaltpunktes (SP); sinkt der Füll-
stand wieder ab, schaltet der Ausgang
erst wieder zurück, wenn der Rück-
schaltpunkt (RP) erreicht ist.
HNC
B E T R I E B S A N L E I T U N G | C F P C U B I C
BEDIENUNG
8
2 1
